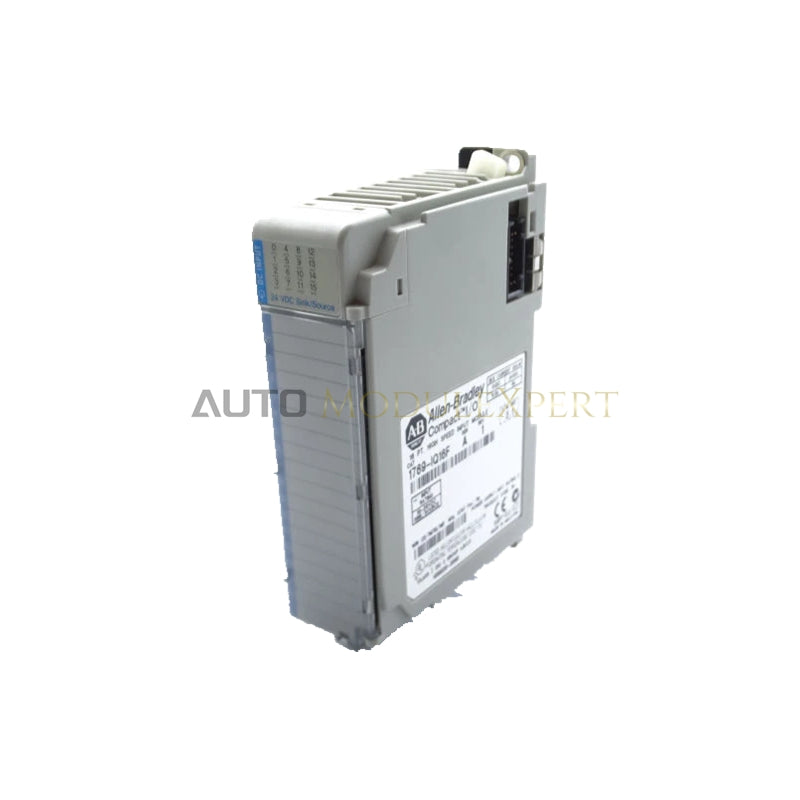

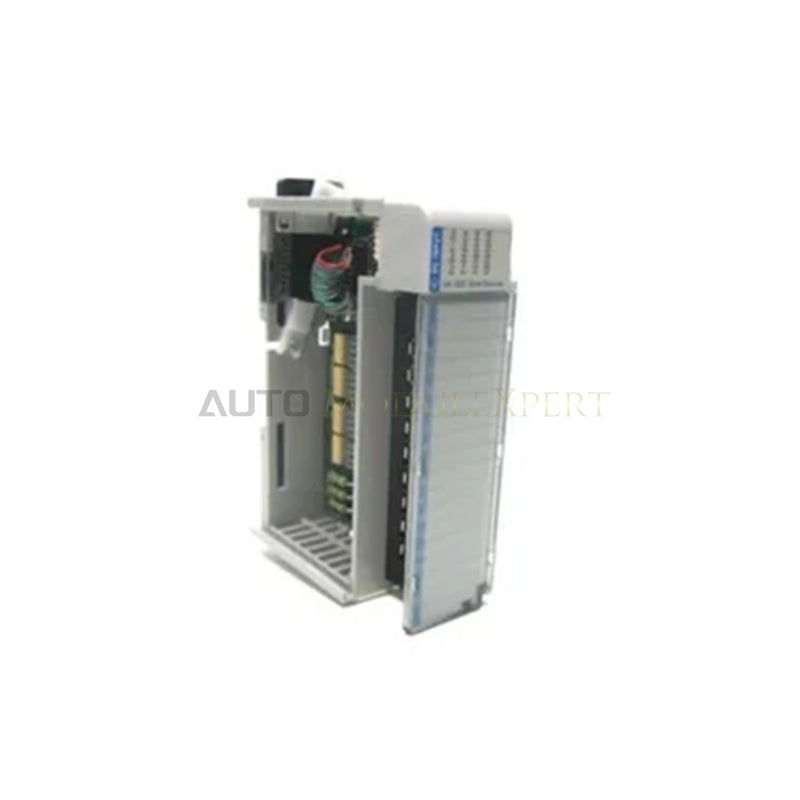

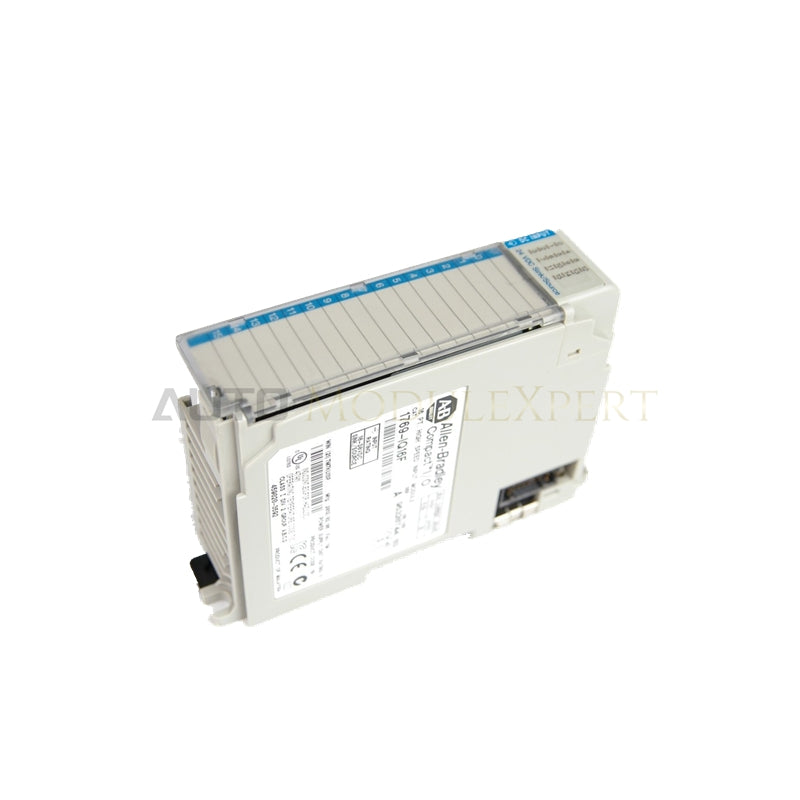

Allen-Bradley 1769-IQ16F компактен цифров входен модул CompactLogix

Allen-Bradley 1769-IQ16F, каталогизиран също като 1769-IQ16F високоскоростен цифров входен модул, функционира като специализиран хардуерен компонент за високоскоростно отчитане на дискретни постояннотокови сигнали в контролерни платформи CompactLogix. Тази 16-канална карта улавя бързи промени на полеви сигнали от сензори с потъващ или източников тип, като предава данни за състоянието в реално време към основния процесор по локалната задна шина.

Хардуерни спецификации

Комуникация по шината на задната платка и бърза филтрация

Модулът се свързва директно със задната шина на CompactLogix, като използва високоскоростни комуникационни процедури по шината за синхронизиране на входните състояния с циклите на сканиране на контролера. Конфигурируемите опции за цифрова хардуерна филтрация (0, 100 us, 500 us, 1 ms, 2 ms) позволяват на инженерите да елиминират високочестотното отскачане на контактите и полевия шум, без да жертват критичната скорост на реакция. Всеки чифт канали поддържа номинален входен импеданс от 3 kOhm и позволява конфигурации с висока плътност на входовете/изходите, като същевременно остава в строгите граници за разсейване на топлина (максимум 3,55 W).

Често задавани въпроси

В: Какво е максималното допустимо разстояние между този модул и системното захранване?

О: 1769-IQ16F има номинално разстояние до захранването от 8 модула. Монтирайте го в рамките на 8 слота от захранване 1769, за да предотвратите прекомерен спад на напрежението по задната шина.

В: Могат ли 16-те канала да бъдат свързани едновременно към полеви устройства с потъващ и източников тип?

О: Да. 16-те канала са разделени на 2 изолирани групи от по 8 точки. Всяка група има собствен общ извод, което позволява едната група да бъде свързана в потъваща конфигурация, а другата — в източникова, ако е необходимо.

В: Как настройката на цифровия филтър влияе върху времето на закъснение на входа?

О: Изборът на настройка на филтъра 0 us осигурява най-бързото типично време за хардуерна реакция: 100 us за състояние „включено“ и 250 us за състояние „изключено“. Увеличаването на продължителността на филтъра добавя време към хардуерното закъснение и подобрява устойчивостта към шум за сметка на общата скорост на улавяне на сигнала.

Указания за монтаж на място

Монтирайте модула върху стандартна DIN шина 35 mm или го закрепете към заземена задна монтажна плоча на корпуса с крепежни елементи M4. Уверете се, че модулът е здраво фиксиран към съседния слот чрез горните и долните направляващи релси тип „език и канал“, след което фиксирайте лоста на шината, за да завършите свързването към задната шина. Окабелете полевите входове с медни проводници, предназначени за 90 градуса C, със сечения от 22 до 14 AWG (едножилни) или от 22 до 16 AWG (многожилни). Оголете краищата на проводниците според изискванията и затегнете всички винтове на подвижния клемен блок 1769-RTBN18 с въртящ момент 0,68 Nm (6 lb-in). Прокарайте сигналните кабели на полевите сензори през отделни кабелни канали, изолирани от захранващи линии за променлив ток, кабели към двигатели и изходи на честотни регулатори, за да минимизирате електромагнитното свързване.
