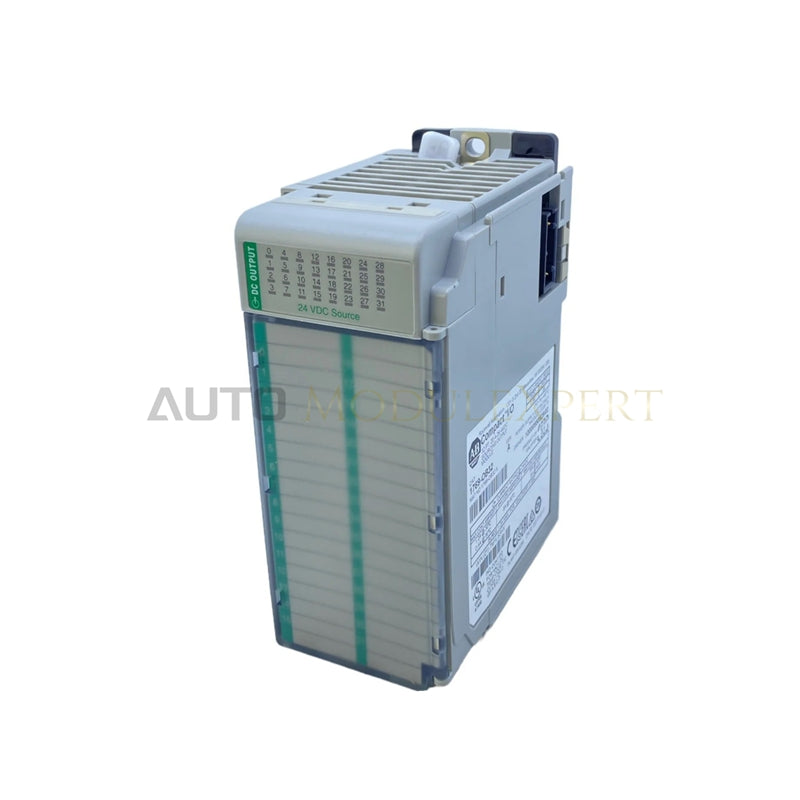

Allen-Bradley 1769-OV32T цифров изходен модул CompactLogix
Allen-Bradley 1769-OV32T, каталогизиран също като изходен модул 1769-OV32T, функционира като специализиран хардуерен компонент за високоскоростно превключване на дискретни постояннотокови товарни вериги в системните платформи CompactLogix и MicroLogix 1500.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | 1769-OV32T |
| Марка | Allen-Bradley / Rockwell Automation |
| Произход | САЩ |
| Тегло | 0.26 kg (0.56 lbs) |
| Размери | 52.5 mm x 118 mm x 87 mm |
| Работна температура | 0 до 60 deg C |
| Консумация на енергия | Макс. 6.0 W топлоотдаване |
| Консумиран ток от шината | 250 mA при 5.1 VDC, 180 mA при 24 VDC |
| Изходи | 32 транзисторни изхода с подаване на ток (2 групи по 16) |
| Работен диапазон на напрежението | 10.0 до 30 VDC |
| Пад на напрежението при включено състояние | <= 1.0 VDC |
| Ток на утечка в изключено състояние | <= 0.1 mA |
| Ток на точка | Макс. 1.0 A |
| Ток на модул | Макс. 32 A |
| Импулсен ток на точка | 2.0 A за 10 ms |
| Закъснение на сигнала при включване/изключване | Типично 0.1 ms |
| Изолационно напрежение | 75 VDC непрекъснато |
| Сечение на проводника | 22 до 14 AWG едножилен, 22 до 16 AWG многожилен |
Шина на задната платка и детерминирано изпълнение на мрежата
Модулът управлява високоплътно полупроводниково превключване по комуникационната шина на задната платка 1769 Compact I/O, осигурявайки детерминирани трансфери на сигнали към полевите изходни канали. Интегрираните ASIC компоненти преобразуват състоянията от таблицата с образа на контролера директно към транзисторния масив, постигайки бързи времена на превключване под 0.1 ms за всичките 32 изхода с подаване на ток. Съвместимостта на фърмуера с флаш паметта гарантира синхронизация в реално време на изходните регистри с локалните задачи на контролера, като същевременно поддържа строга електрическа изолация между каналите и задната платка. Вътрешната драйверна схема регулира падовете на напрежението и разпределението на тока в двете изолирани 16-канални групи, предотвратявайки прехвърлянето на шум към съседната логика на задната платка при бързо превключване на товарите.
Често задавани въпроси
В: Какви ограничения за разстоянието до захранването се прилагат при инсталиране на този модул върху задна платка 1769?
О: Трябва да монтирате модула в рамките на 8 слота от системното захранване 1769. Превишаването на ограничението за разстояние от 8 модула причинява спадове на напрежението по захранващата шина на задната платка, което води до грешки при инициализацията на модула или комуникационни неизправности.
В: Как се сравнява бързата реакция при превключване на тези транзисторни изходи с тази на модулите с механични релета?
О: Полупроводниковата транзисторна изходна структура осигурява типично време за реакция от 0.1 ms както при включване, така и при изключване, в сравнение с типичните закъснения от 10 ms при релейните модули. Тази ниска латентност поддържа високоскоростно импулсно управление, бързо задействане на соленоиди и работа с висок работен цикъл без износване на механични контакти.
Насоки за монтаж на място
Монтирайте устройството върху стандартна за IEC DIN шина или го закрепете директно към задния панел на таблото с винтове M4. Уверете се, че вътрешната работна температура в шкафа се поддържа строго в диапазона от 0 до 60 deg C.
Оголете едножилни (22 до 14 AWG) или многожилни (22 до 16 AWG) медни проводници, предназначени за температура от най-малко 90 deg C. Свържете проводниците към винтовите клемни съединители, като затегнете всички клемни винтове до максимален въртящ момент 0.68 N m (6 lb in).
Уверете се, че полевото окабеляване е физически отделено от високоволтови вериги за променлив ток и изходни кабели на честотни регулатори, за да се потиснат електромагнитните смущения. Свържете заземителните уши на шасито директно към главната заземителна шина на корпуса чрез заземителни ленти с нисък импеданс, за да поддържате целостта на полевата изолация.
