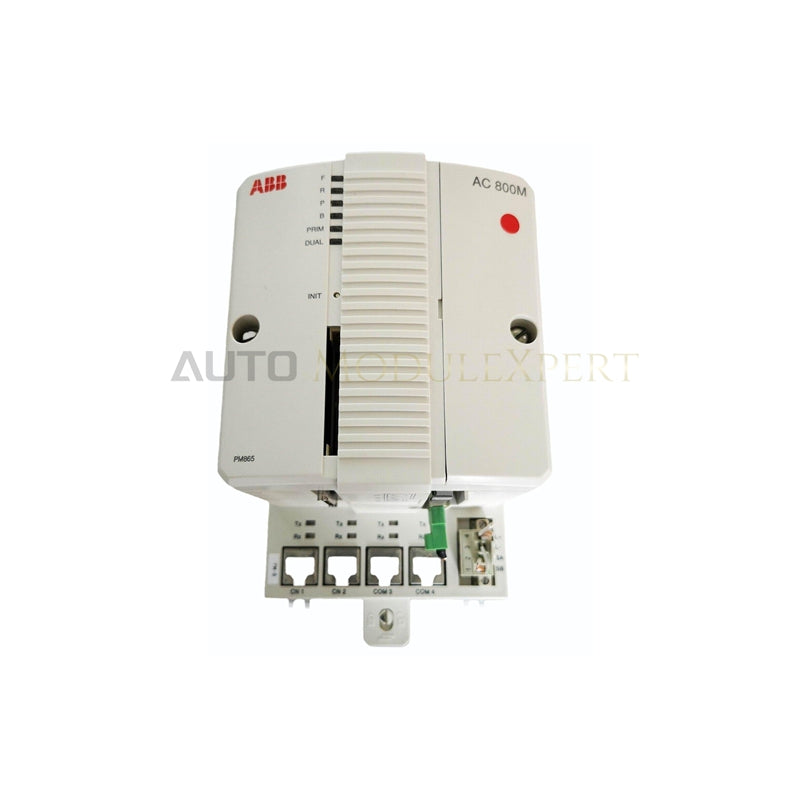

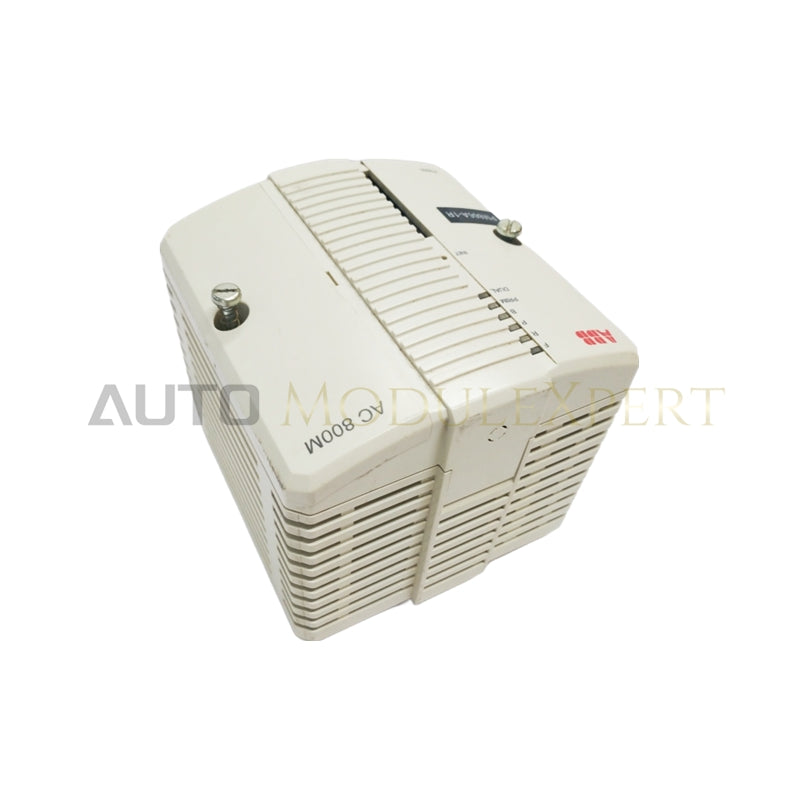

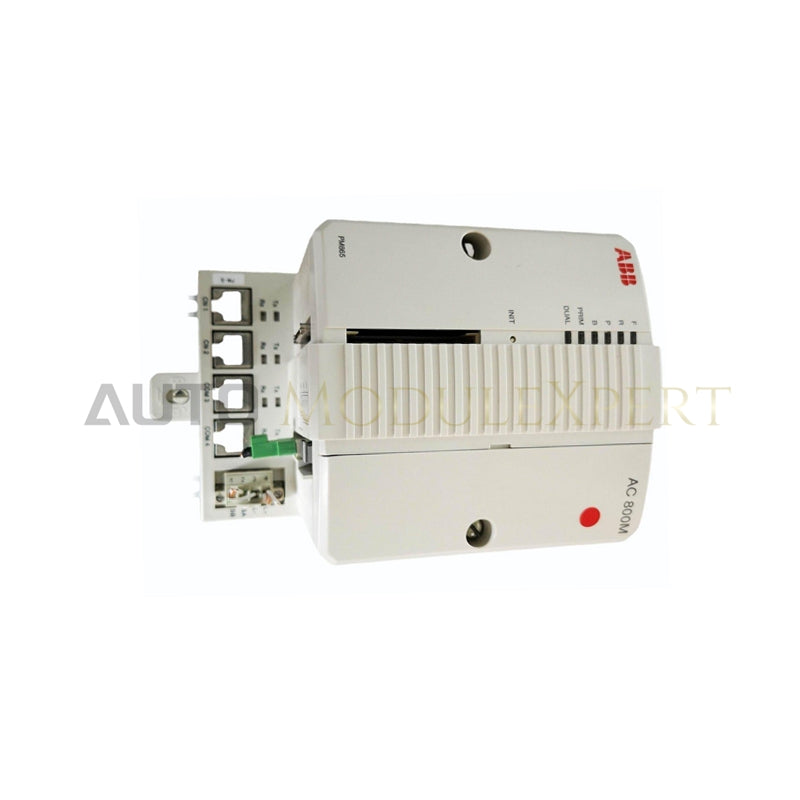

ABB PM866 3BSE050200R1 AC 800M CPU модул

ABB PM866 3BSE050200R1, също каталогизиран като CPU модул PM866, функционира като специализиран хардуерен компонент за изпълнение на управляваща логика и обработка на данни от процеса в реално време в платформите ABB System 800xA. Изграден около процесор MPC866, работещ на 133 MHz, с 64 MB RAM, модулът изпълнява инструкции за 0,09 ms на всеки 1000 булеви операции. Устройството осигурява хардуерна поддръжка за резервиране на CPU, комуникационни модули за разширение CEX-Bus и два RJ-45 интерфейса за Control Network.

Хардуерни спецификации

Скорост на комуникация по шината на задната платка и мащабиране на плътността на I/O

Вътрешният интерфейс на шината на задната платка обработва синхронизация на големи обеми памет и маршрутизиране на данни от полеви I/O между ядрото на CPU и свързаните разширителни шкафове. Работейки със скорост на сканиране на ModuleBus от 0 до 100 ms, процесорът поддържа детерминирани цикли за обновяване на контурите при конфигурации с висока плътност на I/O. При инсталации с един CPU шината на задната платка поддържа до 96 S800 I/O модула, докато конфигурациите с резервирани CPU поддържат детерминирани цикли на сканиране при до 84 I/O модула. Интерфейсът на шината на задната платка CEX-Bus осигурява до 2,4 A шинен ток, за да поддържа скоростта на комуникация през до 12 свързани протоколни модула.

Често задавани въпроси

В: Как резервирането на CPU влияе върху капацитета на I/O модулите ModuleBus и ефективността на превключването?

О: При конфигурации с резервирани процесори максималният поддържан капацитет на ModuleBus намалява от 96 на 84 I/O модула, за да се поддържа детерминирано време на сканиране. При установяване на хардуерна повреда на основния CPU резервният процесор поема управлението с максимално време за превключване от 10 ms.

В: Какви са параметрите за консумирания ток и захранването на устройството PM866?

О: Модулът изисква номинален източник на захранване 24 VDC с допустим работен диапазон от 19,2 до 30 VDC. Типичната консумация на ток е 210 mA при 24 VDC (разсейвана мощност 5,1 W), като достига 360 mA при 24 VDC (разсейвана мощност 8,6 W) при максимално натоварване за обработка на шината на задната платка.

Указания за полеви монтаж

Монтирайте основната плоча на процесора вертикално върху стандартна 35 mm DIN шина в защитен корпус с IP54 или по-висока степен на защита, като осигурите поне 50 mm вертикално пространство за въздушен поток над и под корпуса. Свържете захранващите линии 24 VDC чрез екранирани проводници и заземете дренажа на екрана директно към централната шина за функционално заземяване. Проверете дали шинните терминатори са надеждно монтирани на отворените крайни портове на CEX-Bus и ModuleBus, за да предотвратите затихване на сигнала и грешки в комуникацията по шината на задната платка. Спазвайте указанията за защита от електростатичен разряд при поставяне на допълнителни CompactFlash карти в предния слот за памет, докато захранването е включено.
