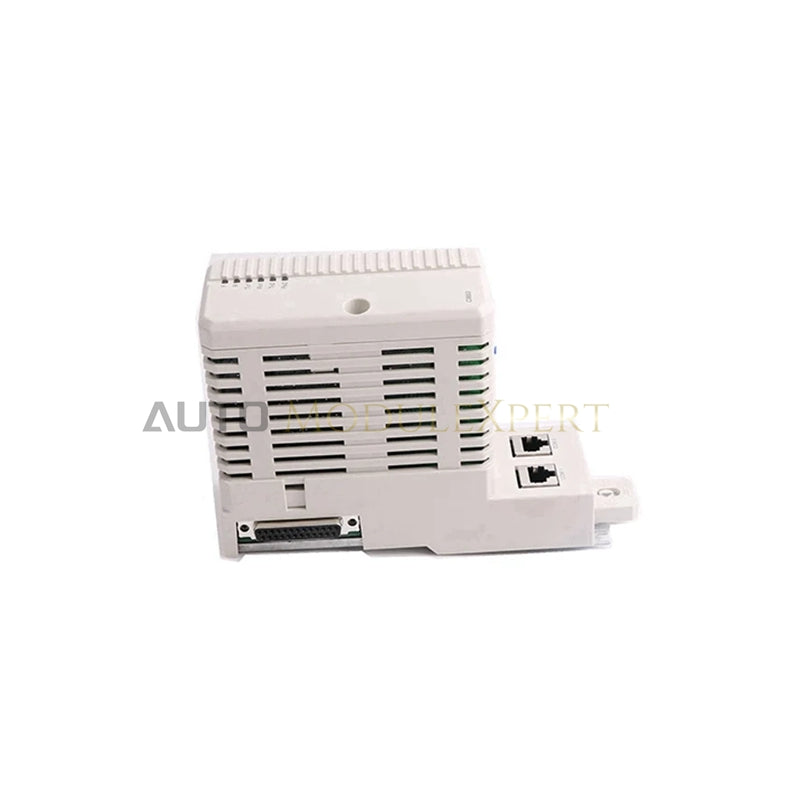

ABB CI867AK01 3BSE092689R1 AC 800M комуникационен интерфейсен пакет
Конфигуриран за изпълнение на протокола Modbus TCP Ethernet в мрежови архитектури System 800xA, ABB CI867AK01 (CI867A комуникационен интерфейсен пакет Modbus TCP) осигурява директно физическо/електрическо изпълнение. Сглобката се монтира върху задна платка CEX-Bus чрез базовата платка TP867 за управление на обмена на данни между главен и подчинен модул между контролер AC 800M и външни Ethernet полеви мрежи.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | CI867AK01 |
| Артикулен номер | 3BSE092689R1 |
| Базов модул | CI867A |
| Клемна базова платка | TP867 |
| Марка | ABB |
| Произход | Швеция |
| Тегло | 700 g (включително базовата платка) |
| Размери | 59 x 185 x 127.5 mm (Ш x В x Д, включително базовата платка) |
| Работна температура | 0 до +55 deg C |
| Консумация на енергия | Захранва се чрез +24 VDC CEX-Bus (вграден DC/DC преобразувател) |
| Тип продукт | Комуникационни интерфейсни модули |
| Протокол | Modbus TCP (приложен слой на OSI, ниво 7) |
| Ethernet порт | 1 x RJ-45 женски (8-пинов) |
| Скорост на предаване | 10/100 Mbit/s |
| Резервираност на линията | Не |
| Резервираност на модула | Да |
| Гореща замяна | Да |
| Макс. брой устройства на CEX Bus | 12 на контролер AC 800M |
| Макс. брой устройства | 70 подчинени устройства, 8 главни устройства на CI867A |
| Температура на съхранение | -40 до +70 deg C |
| Относителна влажност | 5-95%, без кондензация |
| Максимална надморска височина | 2000 m |
| Степен на замърсяване | Степен 2 |
| Тежки условия на околната среда | Покритие G3 съгласно ISA 71.04 |
| Клас на защита | IP20 |
| Системна съвместимост | System 800xA 6.0.3.3, 6.1.1 и последващи версии |
Комуникационна логика на CEX-Bus и изпълнение на мрежата
Разширителният модул CI867A съдържа логика на протокола CEX-Bus, интегриран процесор за Ethernet комуникация и вътрешен DC/DC преобразувател. Преобразувателят черпи основно захранване от захранващата шина +24 VDC CEX-Bus на контролера, за да генерира вътрешните работни напрежения. Работейки през един Ethernet порт RJ-45 със скорост 10/100 Mbit/s, интерфейсният модул установява обмен на заявки и отговори по Modbus TCP в стандартни TCP/IP мрежови инфраструктури чрез външен Ethernet комутатор. Модулът поддържа монтаж с гореща замяна, което позволява подмяна онлайн без изключване на захранването на съседните модули върху шината на задната платка. Резервираността на модула осигурява непрекъснато изпълнение на сокетните връзки на клиентите и сървърите при превключване след отказ на основния модул.
Често задавани въпроси
В: Може ли модулът CI867A да извършва операции по гореща замяна по време на работа на системата?
О: Да, комуникационният интерфейс CI867A поддържа гореща замяна върху базовата платка TP867. Отстраняването на модула не прекъсва основната захранваща шина CEX-Bus или комуникационната непрекъснатост към останалите разширителни устройства на задната платка.
В: Колко подчинени и главни устройства Modbus TCP може да управлява един интерфейс CI867A?
О: Един интерфейс CI867A поддържа връзки с максимум 70 подчинени устройства Modbus TCP и до 8 главни устройства Modbus TCP едновременно.
В: Каква версия на софтуера е необходима за работа на интерфейса CI867A?
О: Хардуерният модул CI867A изисква ABB System 800xA версия 6.0.3.3, 6.1.1 или последващи версии на софтуера, заедно със съответстваща версия на софтуера Compact Control Builder.
Указания за монтаж на място
- Монтаж на базовата платка: Закрепете базовата платка TP867 директно към DIN шината и свържете страничния конектор CEX-Bus, преди да заключите механичните фиксатори. Подравнете механизма за физическо кодиране, за да потвърдите правилното зацепване на базовата платка.
- Поставяне на модула: Подравнете водещите щифтове на модула CI867A с конектора на базовата платка TP867. Натиснете стабилно, докато механизмите за фиксиране се заключат напълно към шината на базовата платка.
- Мрежово окабеляване: Свържете екраниран Ethernet кабел CAT5e или CAT6 с 8-пинов конектор RJ-45 към Ethernet порта. Уверете се, че екранът на кабела е свързан към функционалната заземителна шина на шкафа чрез заземителни скоби с нисък импеданс.
- Проверка на терминирането на шината и захранването: Уверете се, че конфигурацията на CEX-Bus не надвишава общо 12 комуникационни устройства на контролер. Преди подаване на захранване към шкафа се уверете, че захранващото напрежение на системата остава в стандартните граници за +24 VDC.
