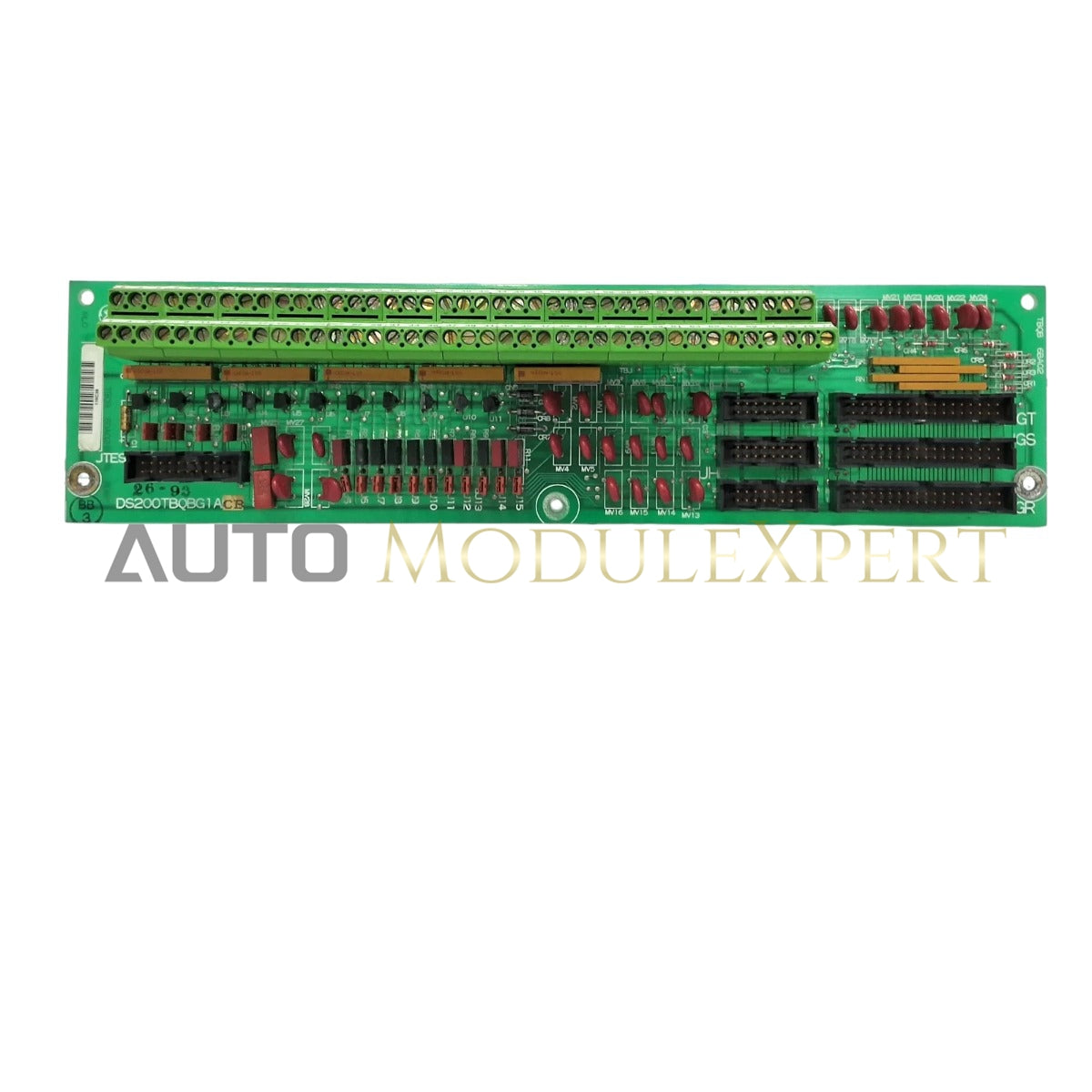

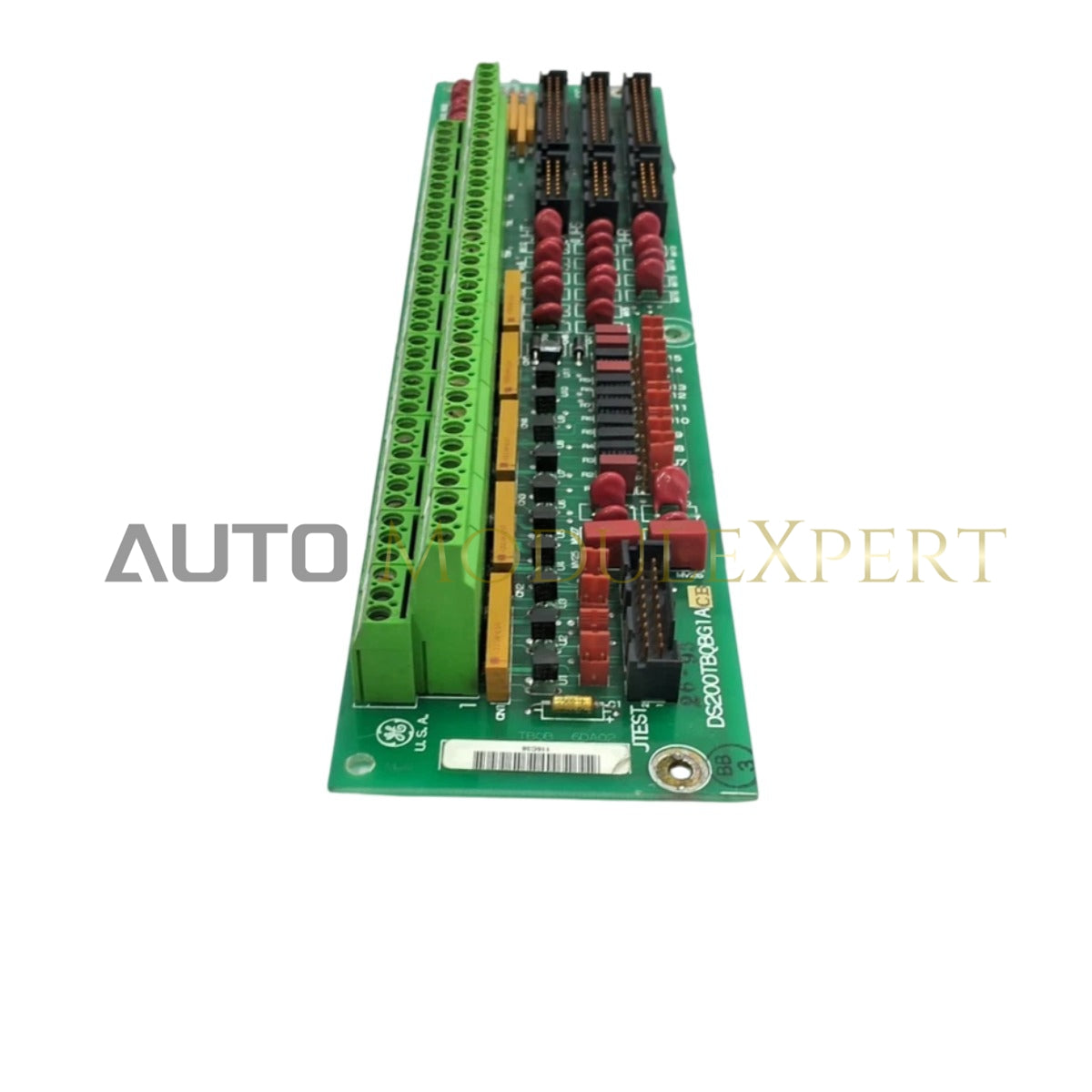

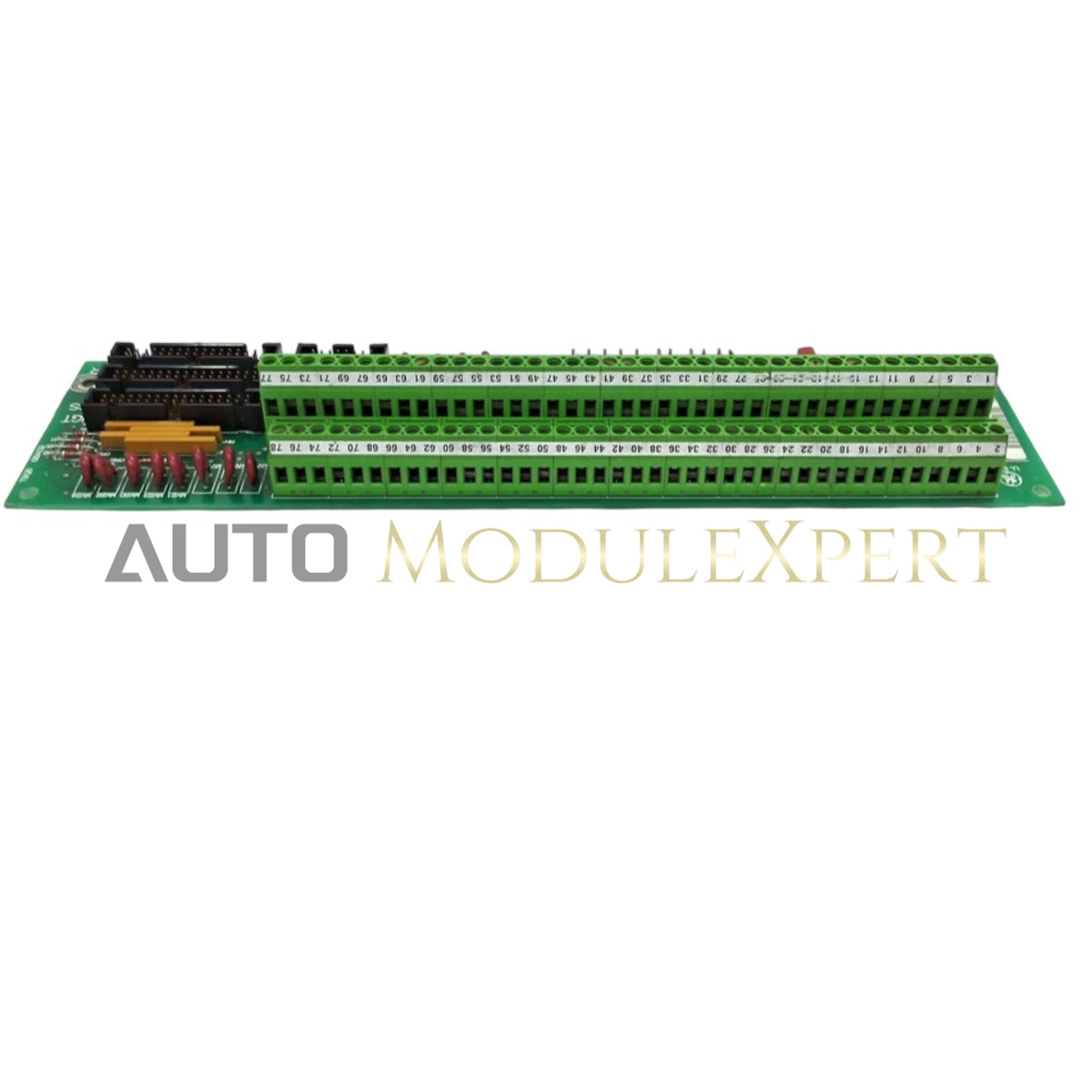

Конфигуриран за маршрутизиране на сигнали в шкафове за управление на турбини Mark V Speedtronic, GE DS200TBQBG1A (DS200TBQBG1A Модул за входно прекъсване) осигурява директно физическо/електрическо изпълнение. Платката служи като основна терминална връзка за входящите полеви сигнали, улеснявайки прехода между външната инструментална апаратура и системния бекплейн.

Хардуерни спецификации

Протокол 4-20 mA HART и кондициониране на сигнала

DS200TBQBG1A използва специализирани пътища за сигнали, проектирани да поддържат стандарти за протокол 4-20 mA HART в турбинните мониторингови вериги. Неговото оформление минимизира паразитната капацитивност между съседни терминали, осигурявайки висока точност на аналоговите обратни сигнали. Модулът включва локализирано филтриране за поддържане на изолация между каналите, предотвратявайки влиянието на общо режимен шум върху прецизността на входните данни, обработвани от контролера Mark V. Всички точки за прекъсване са проектирани да издържат на термичното циклиране, характерно за средите за управление на турбини, без да се влошава контактното съпротивление.

Често задавани въпроси

В: Има ли специфични изисквания за въртящ момент при терминалните връзки на този модул?

О: Да. Всички терминали за полево окабеляване трябва да се затягат с конкретните стойности на въртящия момент, предписани в ръководството за инсталиране на Mark V, за да се осигури надежден механичен контакт и да се предотвратят проблеми с термичното разширение.

В: Изисква ли DS200TBQBG1A външно захранване за кондициониране на сигнала?

О: Не. Платката е пасивен прекъсващ компонент, който получава необходимото логическо захранване чрез връзката с бекплейна на шкафа, въпреки че поддържа предаване на захранвани от веригата 4-20 mA сигнали.

Насоки за полева инсталация

1. Проверете дали контролният шкаф Mark V е напълно изключен и спазва специфичните за обекта протоколи за блокиране/маркиране преди достъп до шкафа за прекъсване.
2. Подравнете платката точно с монтажните водачи на шкафа и я закрепете с всички определени монтажни елементи, за да осигурите правилно заземяване на шасито.
3. Уверете се, че всички лентови кабели са подредени чисто през кабелните канали на шкафа, за да се предотврати механично напрежение върху конекторите на платката.
4. Проверете сечението на всички входящи полеви сигнали; прекъснете проводниците в клемните блокове, като се уверите, че няма разкъсани или оголени жилки.
5. Проверете платката за остатъци от метални частици или влага преди затваряне на вратата на шкафа.
6. Извършете тест за проверка на сигнала с външен калибратор на веригата, за да потвърдите, че входните показания на контролера съвпадат с физическия сигнал на клемния блок.
