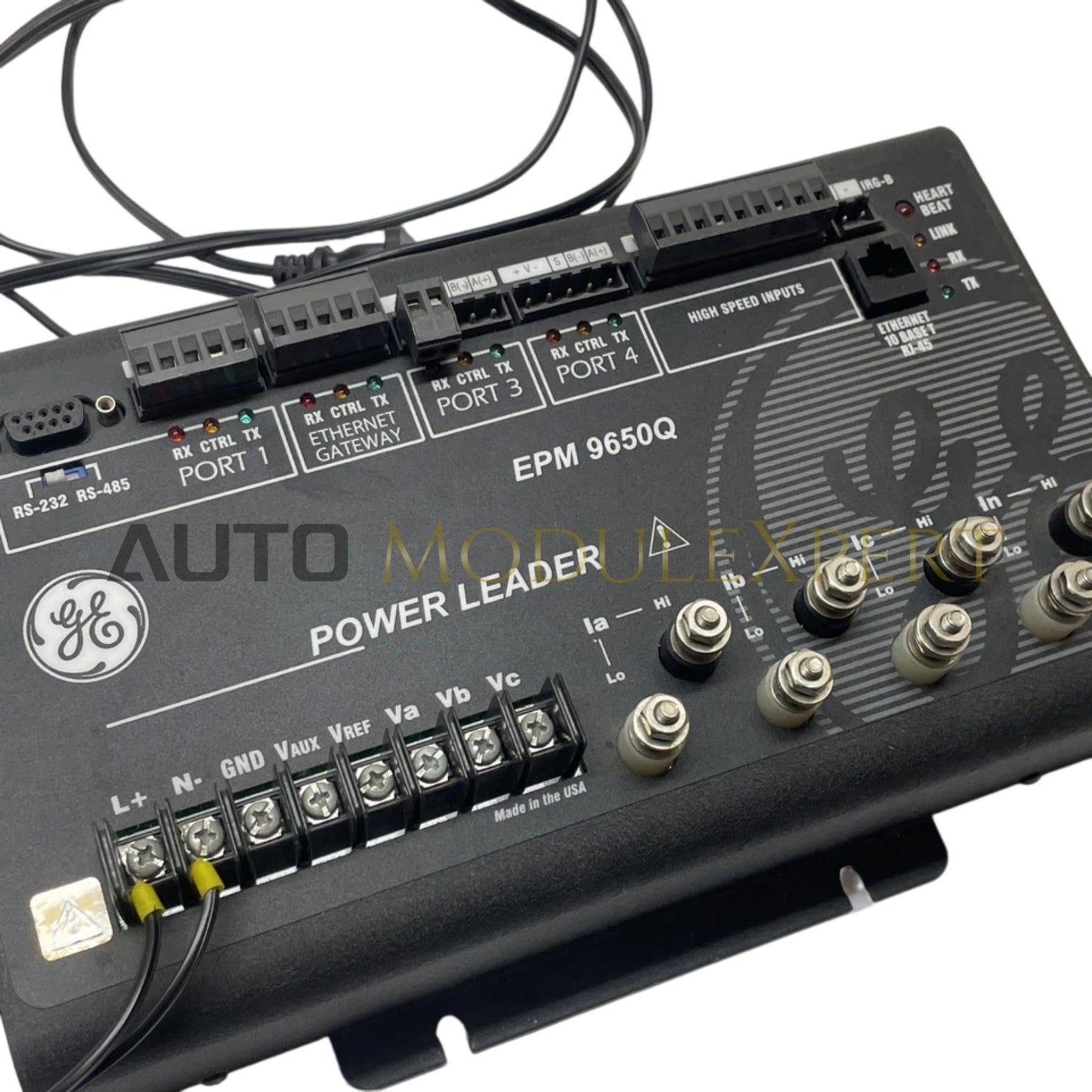

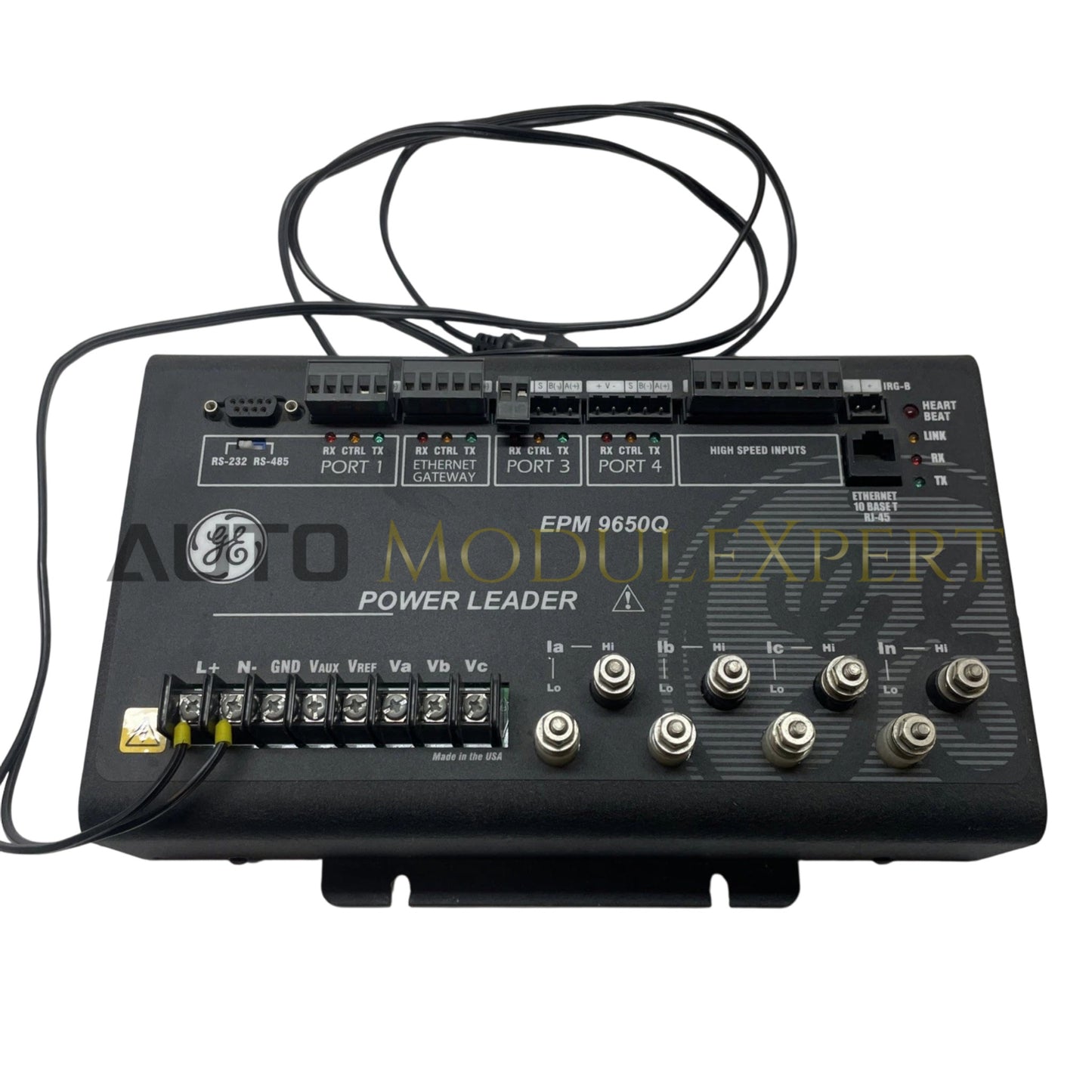

Конфигуриран за висококачествен мониторинг на мощността и измерване на енергия с клас за фактуриране, GE EPM 9650Q (EPM 9650Q Цифров измервател на качеството на мощността) осигурява директно физическо/електрическо изпълнение за улавяне на преходни процеси, запис на напрежителни смущения и проследяване на параметрите на мощността в реално време в индустриални подстанции.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | EPM 9650Q |
| Марка | GE |
| Произход | САЩ |
| Тегло | 4.5 lbs (2.04 kg) |
| Размери | Стандартен отвор за панел 96 x 96 mm (Шаси за монтаж на панел) |
| Работна температура | -20 до +70 градуса C |
| Консумация на енергия | 15 W номинално |
| Допълнително захранване | 90 до 276 VAC / VDC |
| Точност на измерване | ACCU-Measure прецизност с клас за фактуриране |
| Анализ на хармоници | Анализ в реално време до 128-ми порядък |
| Капацитет за разширение на I/O | До 256 разширяеми точки |
| Регистриране на събития | Улавяне на вълнови форми, спадове/повишения на напрежението, запис на преходни процеси |
Детерминистична гръбна плата и синхронизация на шината
Уредът използва високоскоростни вътрешни шинни системи за дискретизация, за да дигитализира многоканални входове за напрежение и ток, обновявайки над 15 000 електрически параметъра в реално време. Архитектурата на комуникационната шина на гръбната платка позволява бърз, детерминистичен трансфер на улавяни преходни вълнови форми и данни за хармоници с висок порядък към разширителни I/O платки и отдалечени SCADA интерфейси. Вграденият фърмуер с поддръжка на флаш памет осигурява непрекъснато записване на данни и точност с клас за фактуриране дори при силни колебания на честотата на линията и хармонични изкривявания.
Често задавани въпроси
В: Какви са основните изисквания за гръбната плата и окабеляването при добавяне на разширителни I/O модули към EPM 9650Q?
О: Допълнителните разширителни I/O платки трябва да се монтират в задния слот на шасито с напълно изолирано допълнително контролно захранване. Неправилното поставяне на конекторите на разширителната шина по време на работа под напрежение може да доведе до блокиране на комуникационната шина или повреда на регистрите със събития.
В: Как устройството поддържа точността на измерванията при високо честотни преходни напрежения на линията?
О: Хардуерната архитектура ACCU-Measure използва високочестотни аналогово-цифрови преобразуватели с галванична изолация между каналите, предотвратявайки прехвърлянето на преходни пикове между фазовите входове и изкривявания на изчисленията на хармоничния спектър.
Насоки за монтаж на място
- Отвор и монтаж на панела: Поставете шасито на уреда в стандартен отвор за DIN панел 96 x 96 mm. Закрепете равномерно монтажните скоби, за да осигурите плътно уплътнение срещу прах на вратата на шкафа.
- Заземителна връзка: Свържете задния терминал за защитен проводник директно към земния шинен колектор на станцията с къса медна плитка (минимум 12 AWG), за да осигурите потискане на шумове за вътрешните високоскоростни схеми за дискретизация.
- Окабеляване на напрежение и CT: Свържете фазовите входове за напрежение през отделни предпазители или миниатюрни прекъсвачи. Уверете се, че вторичните линии на CT преминават през късо съединителни блокове преди да достигнат до токовите терминали на уреда, за да се избегнат опасни напрежения при отворена верига на CT.
- Екран на комуникационното окабеляване: Използвайте екранирани усукани двойки кабели за външни серийни или мрежови комуникационни линии. Свържете екрана на кабела към функционалната земя само на едната крайна точка, за да елиминирате смущения от токове на земни контури.
