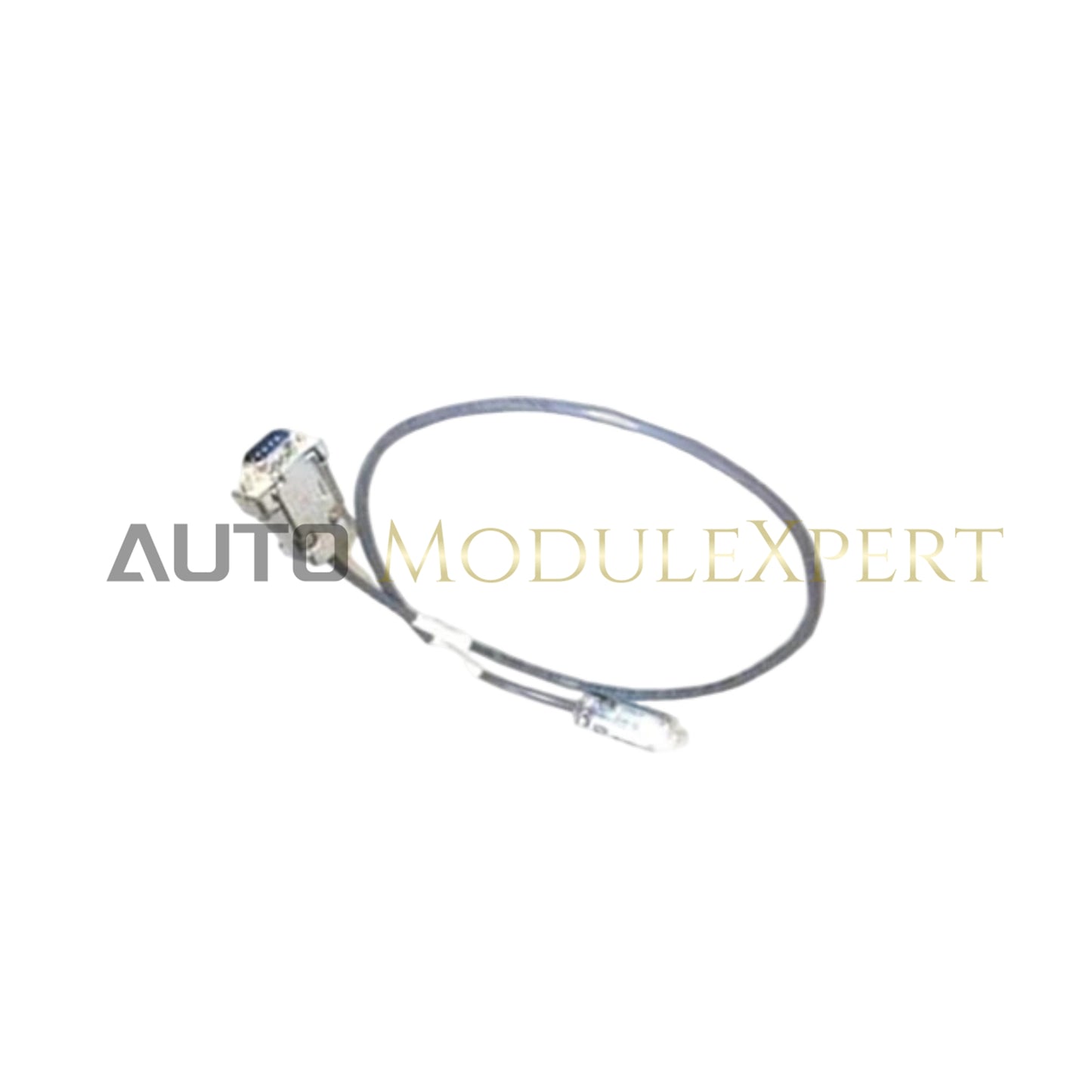

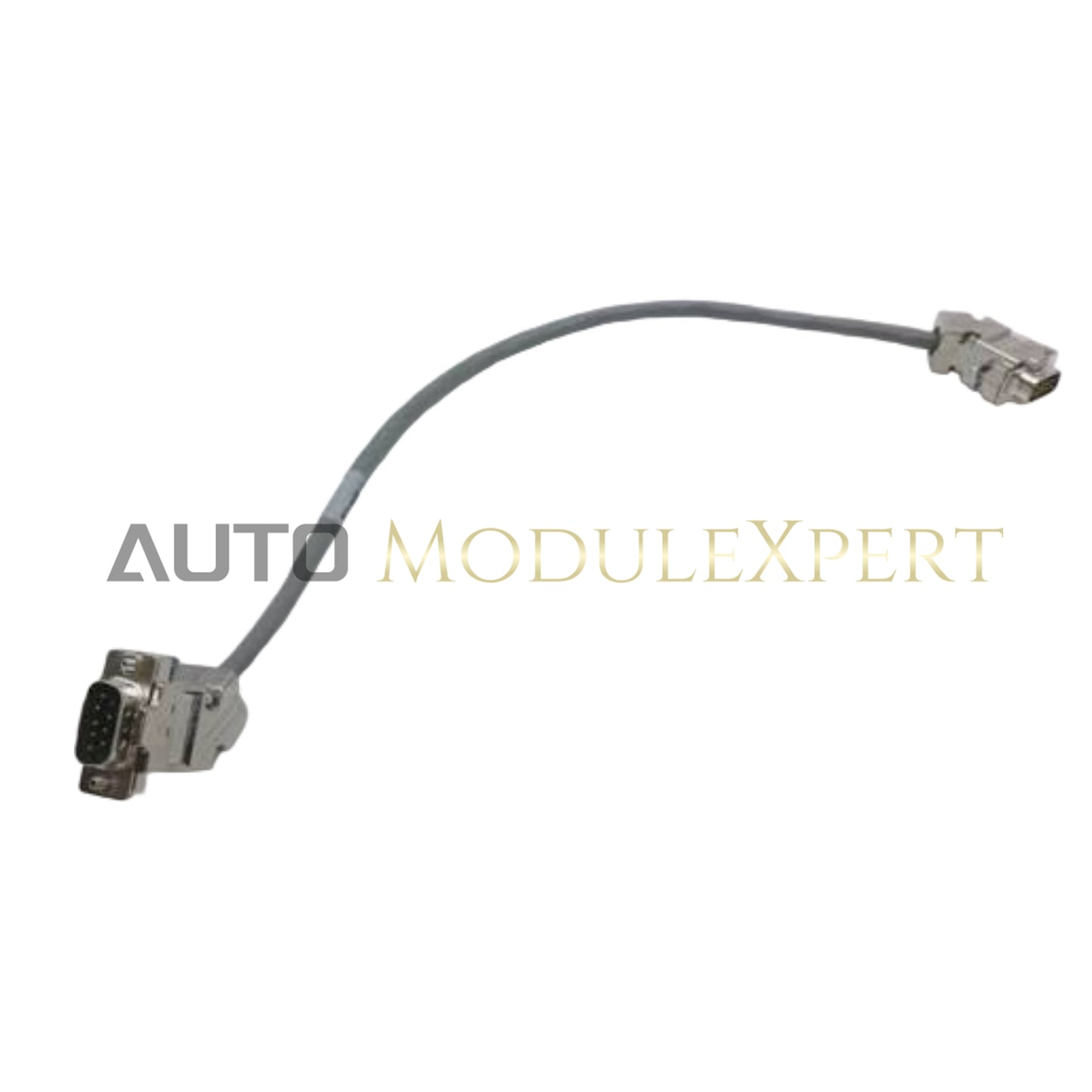

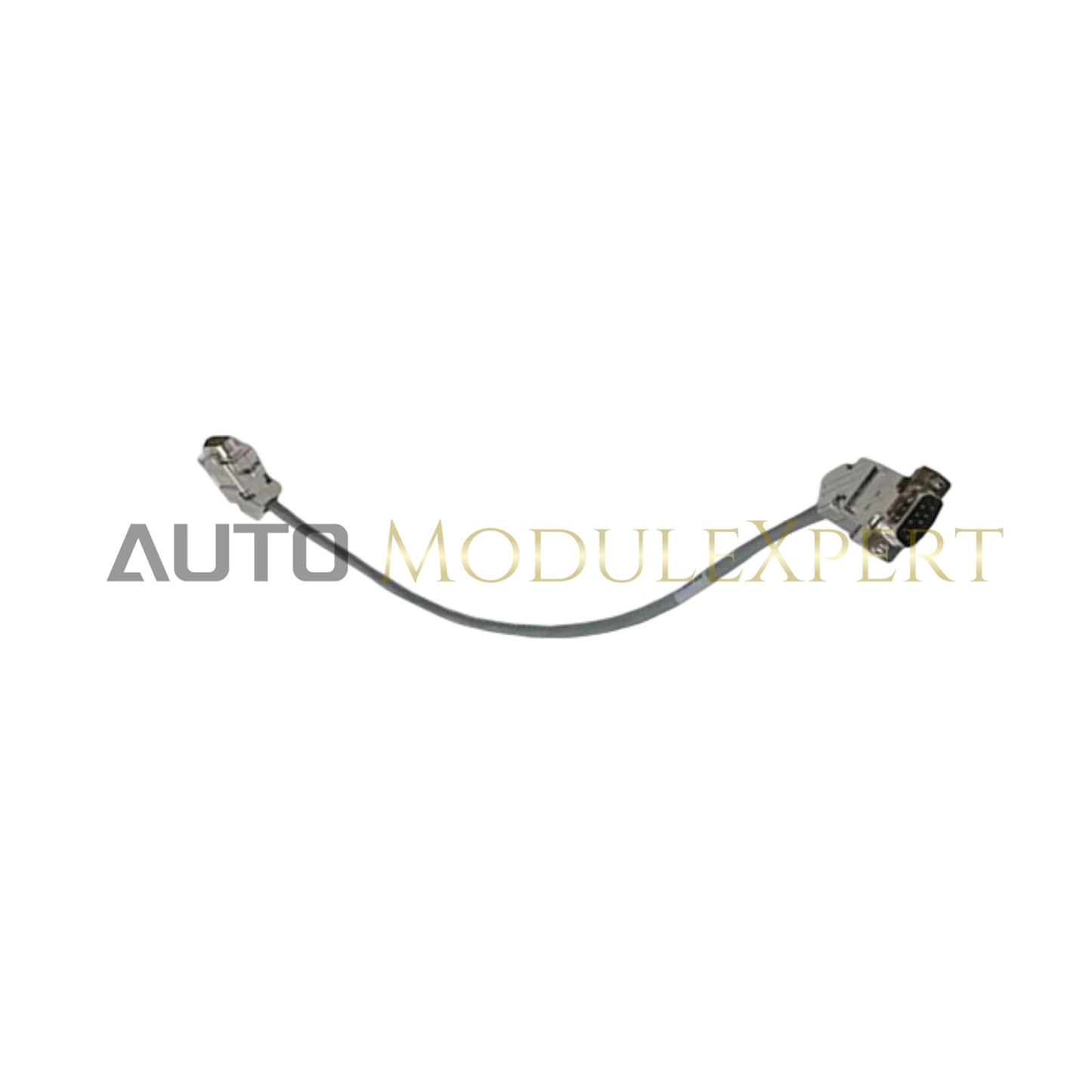

GE Fanuc 977-0089/12, известен още като 977-0089/12 Cable AY, функционира като специализиран хардуерен компонент за свързване на сигнални пътища в рамките на автоматизационните системни платформи D.20 (M+).

Хардуерни спецификации

Детерминистични мрежи Profinet / EtherNet/IP

Кабелът 977-0089/12 Cable AY улеснява предаването на сигнали в архитектурата D.20 (M+), служейки като критичен физически носител за обмен на данни между модулите. В детерминистична мрежа целостта на екранирането на кабела и съпротивлението на контактите на конектора са необходими за поддържане на времето на разпространение на сигнала. Потребителите трябва да гарантират, че кабелът е насочен далеч от високоволтови AC линии, за да се предотврати пресичане на сигнали и електромагнитни смущения, които биха могли да нарушат нисковолтовите контролни сигнали. Съвместимостта с фърмуер флаш и скоростите на комуникационния протокол зависят от отсъствието на затихване през този интерфейс; всяко механично увреждане на кабела може да доведе до прекъсващи проблеми с връзката.

Често задавани въпроси

В: Ограничението на дължината от 12 инча ограничава ли разположението на компонентите в рамките на шкафа D.20 (M+)?

О: Да. 977-0089/12 е проектиран за специфична междумодулна свързаност. Удължаването на кабела или заобикалянето на предвидените точки за свързване може да доведе до несъответствие на импеданса на сигнала или прекомерни загуби по линията.

В: Този кабел е ли екраниран срещу електромагнитни смущения?

О: Дизайнът на кабела отговаря на стандартите на GE Fanuc за индустриални контролни среди. Уверете се, че и двата края са напълно поставени в съответните конектори, за да се поддържа предвидения път за заземяване през шасито на модула.

Насоки за монтаж на място

• Маршрутизиране: Насочвайте кабела така, че да избягвате остри завои или механично напрежение, което може да натовари вътрешните проводници или интерфейса на конектора.
• Свързване: Проверете както конекторите на кабела, така и портовете на модула за замърсявания или окисляване преди поставяне. Уверете се, че конекторите са натиснати докрай, за да се предотврати прекъсващ контакт.
• Заземяване: Поддържайте контакт между корпуса на конектора и заземителната равнина на модула. Това е необходимо, за да се гарантира, че кабелната асамблея продължава да служи като ефективен път за сигнал, защитен от EMI.
• Проверка: След монтажа извършете физическа проверка, за да се уверите, че няма напрежение върху конекторите на кабела от съседни проводници или структурни компоненти в шкафа.
