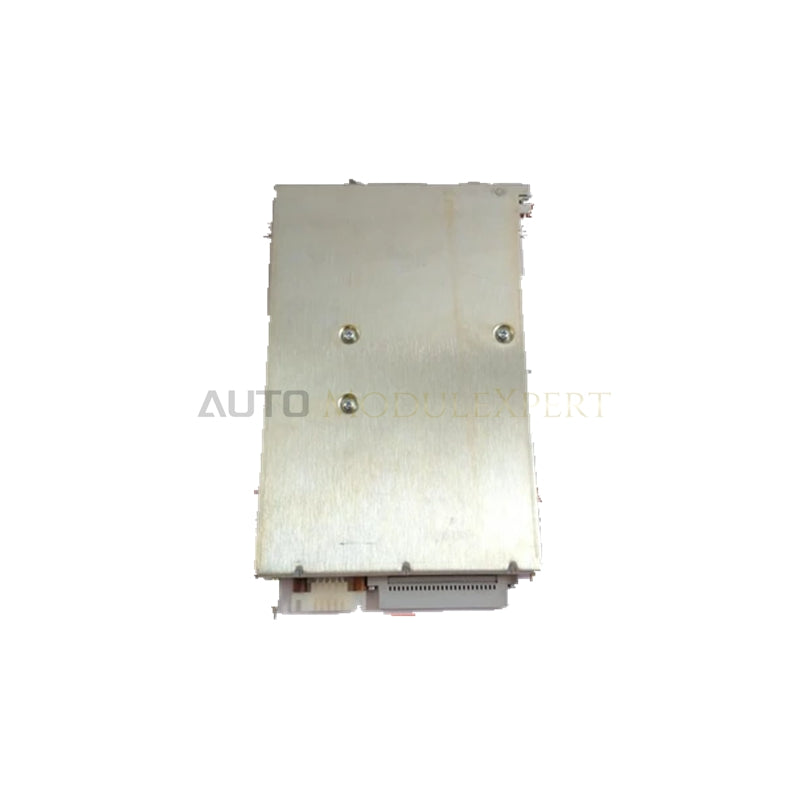

Индустриален процесорен модул за управление Honeywell 51403393-100 / 51305559-100

Конфигуриран за обработка на сигнали в реално време и изпълнение на логически операции в DCS платформи, Honeywell 51403393-100, каталогизиран също като 51305559-100 Industrial Control Processor Module, осигурява директно физическо/електрическо изпълнение. Този компактен модул се свързва директно с каналите за процесен I/O, за да обработва полеви сигнали и да изпълнява детерминистични контури за управление. Проектиран със здрава конструкция, той се свързва към стандартна индустриална захранваща инфраструктура 24 VDC и работи непрекъснато в тежки индустриални среди.

Разбивка на суфикса и матрица на моделите

Хардуерни спецификации

Характеристики на управлението на процеса и изолацията на каналите

Системата Honeywell 51403393-100 / 51305559-100 използва прецизни схеми за кондициониране на сигнала, за да предотвратява токови контури по маса в линиите на полевата апаратура. Модулът включва хардуер за изолация между каналите, оразмерен за потискане на индустриални преходни процеси, като защитава вътрешните процесорни шини от пикове на напрежението от полевата страна. Аналоговите интерфейсни стъпала разполагат с вградена логика за компенсация на студения спай (CJC) за входове от термодвойки, както и със стандартна възможност за пропускане на протокола на токовия контур 4-20 mA HART. Тези схеми за изолация на физическия слой запазват целостта на аналоговия сигнал при събития на високочестотни електромагнитни смущения.

Често задавани въпроси

В: Какви са основните изисквания към захранването при монтажа на модула 51403393-100 / 51305559-100? О: Модулът изисква стабилизирано полево захранване 24 VDC, свързано чрез стандартни клемни блокове. Уверете се, че захранващите проводници са оразмерени така, че да предотвратяват спадове на напрежението при дълги кабелни трасета.

В: Може ли контролната платка 51403393-100 да се подменя в движение по време на активна работа на системата? О: Подмяната в движение зависи от конкретната конфигурация на базовата платка на задната шина. Инженерите трябва да проверят дали съответният сегмент на задната шина поддържа включване и изваждане под напрежение, преди да извадят или поставят модула при включено захранване, за да предотвратят задействане на системни аварии.

Указания за монтаж на място

1. Закрепете надеждно шасито на модула към вътрешния монтажен панел на шкафа, като използвате предназначените монтажни елементи, за да осигурите конструктивна стабилност при постоянни вибрации от машините.
2. Проверете дали полевите проводници за захранването 24 VDC и сигналните кабели са прекарани през отделни кабелни канали, за да се сведе до минимум взаимното влияние и индуктивното електрическо шумово свързване.
3. Свържете всички екраниращи проводници на кабелите към една обща точка на индустриалното защитно заземяване с устойчивост под 1 Ohm, за да предотвратите токови контури по маса, които влошават точността на аналоговия сигнал.
4. Осигурете достатъчно свободно пространство около корпуса на модула за естествено конвекционно охлаждане и предотвратете повишаването на околната температура в шкафа над 60 deg C.
