Product Description

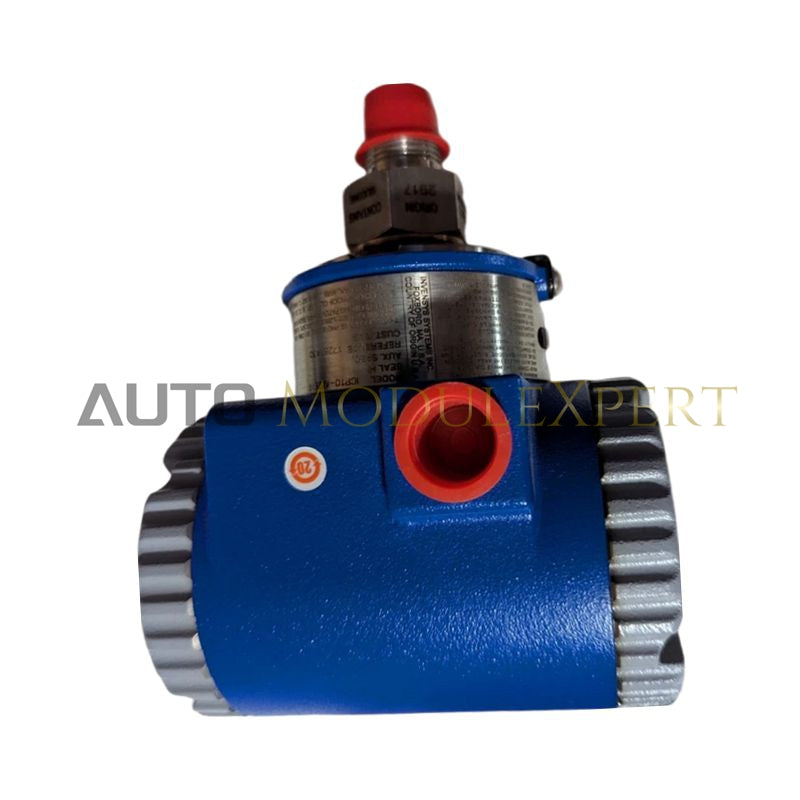

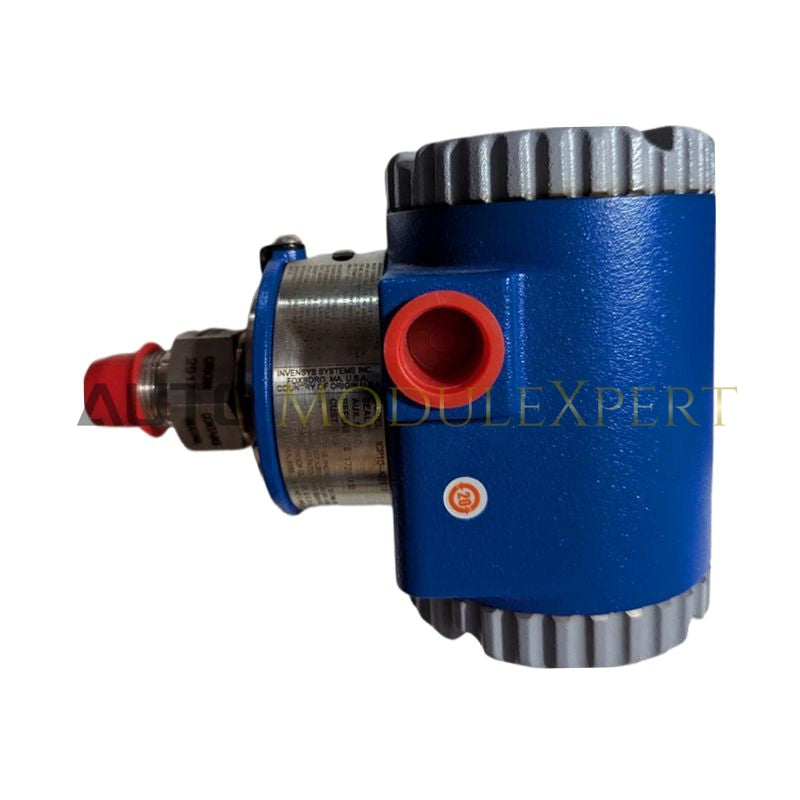

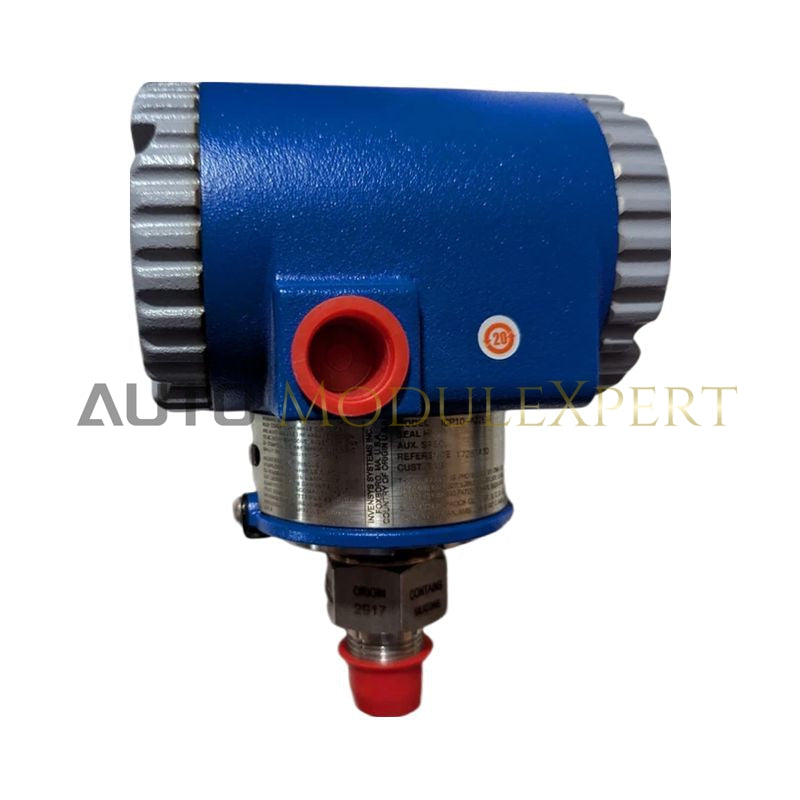

The IGP10-A22E1F-M2T is a high-accuracy intelligent gauge pressure transmitter within the Foxboro I/A Series portfolio. Although sometimes generically referred to as a “module,” it is a precision field instrument designed to measure liquid, gas, or vapor pressure and convert it into a stable 4–20 mA analog signal with HART digital communication.
This configuration features a 316L stainless steel diaphragm and silicone fill fluid, delivering long-term stability and repeatable accuracy in demanding process environments. Advanced silicon strain-gauge sensing technology provides excellent ambient temperature compensation, while the epoxy-coated aluminum housing with IP66 / NEMA 4X protection safeguards the electronics against moisture and corrosive atmospheres. The M2 LCD indicator and T option enhance local visibility, configuration, and installation flexibility for field maintenance personnel.
Technical Specifications
| Parameter | Description |
|---|---|
| Full Model Code | IGP10-A22E1F-M2T |
| Transmitter Type | Intelligent Gauge Pressure |
| Output Signal | 4–20 mA with HART protocol |
| Sensor Material | 316L stainless steel diaphragm |
| Fill Fluid | Silicone |
| Process Connection | 1/2 in NPT (external thread) |
| Pressure Range | High-range (up to approx. 21 MPa / 3000 psi, model-dependent) |
| Accuracy | ±0.05% of calibrated span |
| Supply Voltage | 11.5–42 V DC (loop-powered) |
| Local Interface | M2 digital LCD indicator |
| Environmental Rating | NEMA 4X / IP66 |
| Hazardous Area Approvals | Explosion-proof / Flameproof (model dependent) |
Application Scenarios
The IGP10-A22E1F-M2T is widely used in heavy industrial and utility applications, including:
-
Pump discharge and suction pressure monitoring
-
Storage tank vapor space pressure measurement
-
Steam header and boiler auxiliary systems
-
Chemical and hydrocarbon processing units
Its combination of high accuracy, environmental robustness, and hazardous-area certification makes it suitable for critical pressure measurement points.
Technical FAQ
Q: What does the “T” suffix indicate in the model code?
A: The “T” option typically denotes a specific mounting or tagging configuration, often associated with a stainless steel mounting bracket for pipe or surface installation. Exact details should be confirmed against the Foxboro model code datasheet.
Q: Can zero and span be adjusted without a HART communicator?
A: Yes. When equipped with the M2 LCD indicator, basic zero and span adjustments can be performed using the local pushbuttons. A HART communicator is still recommended for full configuration and advanced diagnostics.
