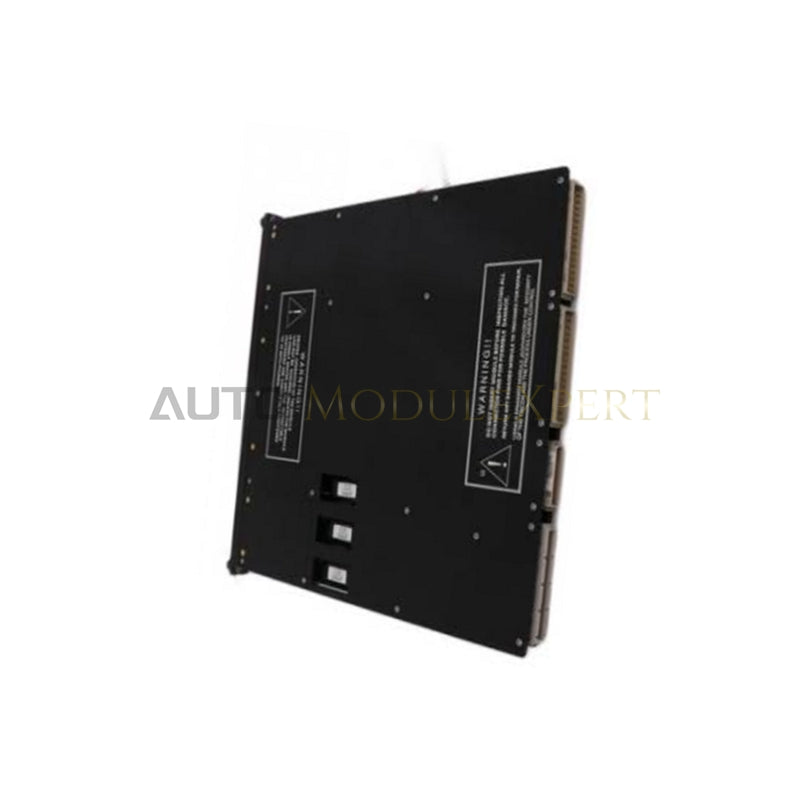

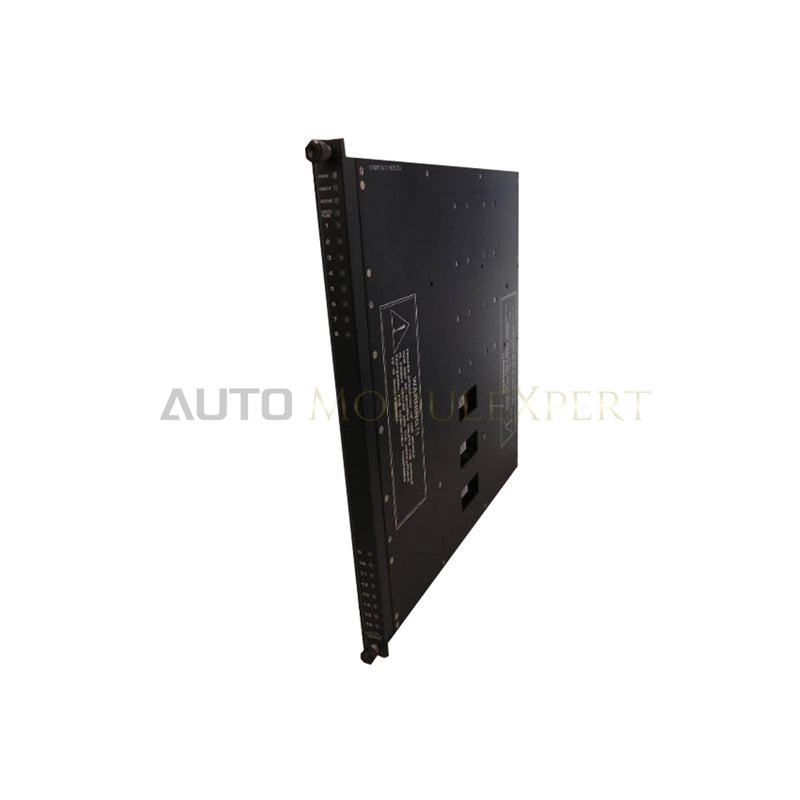

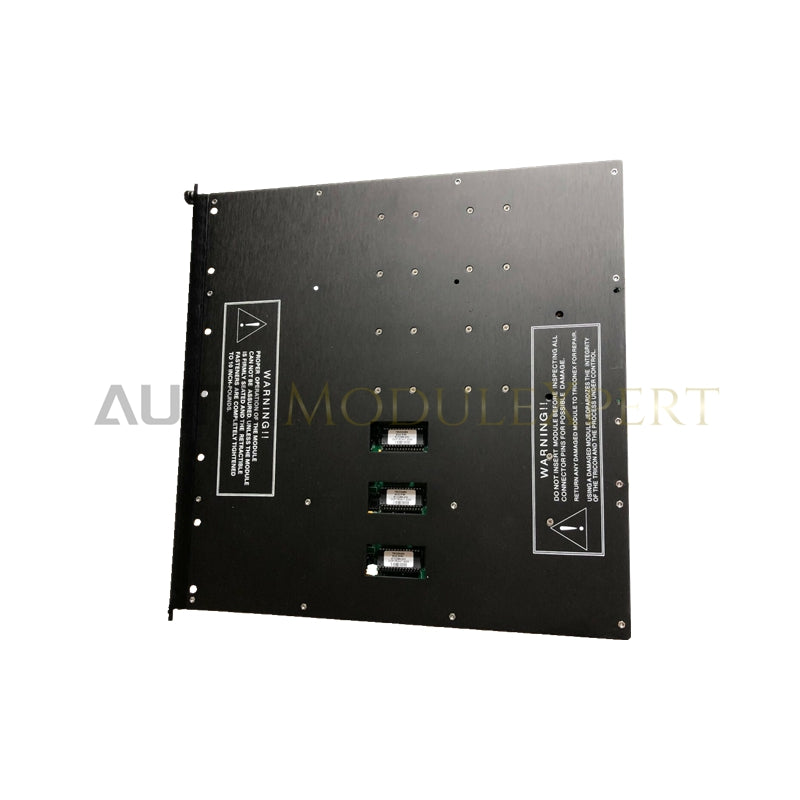

Triconex 3601E цифров изходен модул
Triconex 3601E, също каталогизиран като цифровия изходен модул 3601E, функционира като специализиран хардуерен компонент за управление на дискретни полеви изпълнителни механизми в системи Tricon за инструментална безопасност. Картата преобразува вътрешните управляващи решения директно в твърдотелни дискретни комутационни изходи за включване или изключване на критични за безопасността полеви вериги.
Хардуерни спецификации
| Параметър | Спецификация |
|---|---|
| Модел | 3601E |
| Марка | Triconex |
| Произход | САЩ |
| Тегло | 0,45 kg |
| Размери | 22,9 cm x 3,8 cm x 24,1 cm |
| Работна температура | от 0 до 60 °C |
| Консумация на енергия | Пасивно разсейване (задвижване от контура/товара) |
| Тип модул | Цифров изходен модул |
| Номинален изходен ток | 0,5 A на канал |
| Архитектура | Тройна модулна резервираност (TMR) |
| Системна платформа | Система за безопасност Tricon |
SIL3 сертификация и архитектура с тройна модулна резервираност (TMR)
Проектирана за контури за безопасност SIL3, цифровата изходна карта 3601E използва архитектура с тройна модулна резервираност (TMR) 2oo3, за да гарантира непрекъсната работа без единични точки на отказ. Вътрешните изходни канали разполагат с паралелни превключватели, които преминават автоматични фонови тестове, без да променят физическото състояние на товара. Галванично изолираните вериги отделят логиката на вътрешната системна задна платка от полевите товари 24 VDC, като предотвратяват повреда на централните процесорни блокове от къси съединения в полето или пренапрежения. При откриване на вътрешна повреда модулът задейства изпълнение на безопасно състояние при отказ, за да поддържа целостта на безопасността на инсталацията.
Често задавани въпроси
В: Поддържа ли модулът 3601E гореща смяна по време на активна работа?
О: Да. Персоналът по поддръжката може да поставя или изважда модула 3601E директно от слот на активно шаси Tricon, без да прекъсва логиката на задната платка или захранването на съседните I/O модули.
В: Как модулът изпълнява автоматични самотестове на изходните превключватели, без да задейства полевите изпълнителни механизми?
О: Вградените диагностични вериги подават за кратко импулси към отделните твърдотелни изходни превключватели последователно. Тези тестови импулси възникват по-бързо от прага на реакция на свързаните полеви товари, което позволява проверка в реално време на целостта на драйверите, без да се променя физическото състояние на изпълнителния механизъм.
Указания за монтаж на място
Подравнете модула 3601E с направляващите релси на слота на шасито и натиснете здраво, докато задните многопинови конектори се свържат напълно със задната платка на шасито. Затегнете горните и долните монтажни винтове на панела с момент 0,5 Nm, за да фиксирате механичния монтаж и да осигурите непрекъсната връзка със заземяването на шкафа. Прекарайте кабелите за дискретните полеви изходи през предназначените кабелни канали, като поддържате минимално физическо разстояние от 30 cm спрямо линиите за променлив ток. Свържете екраните на контурите в една-единствена точка към главната заземителна шина на шкафа и затегнете винтовете на полевите клеми съгласно стандартните спецификации.
