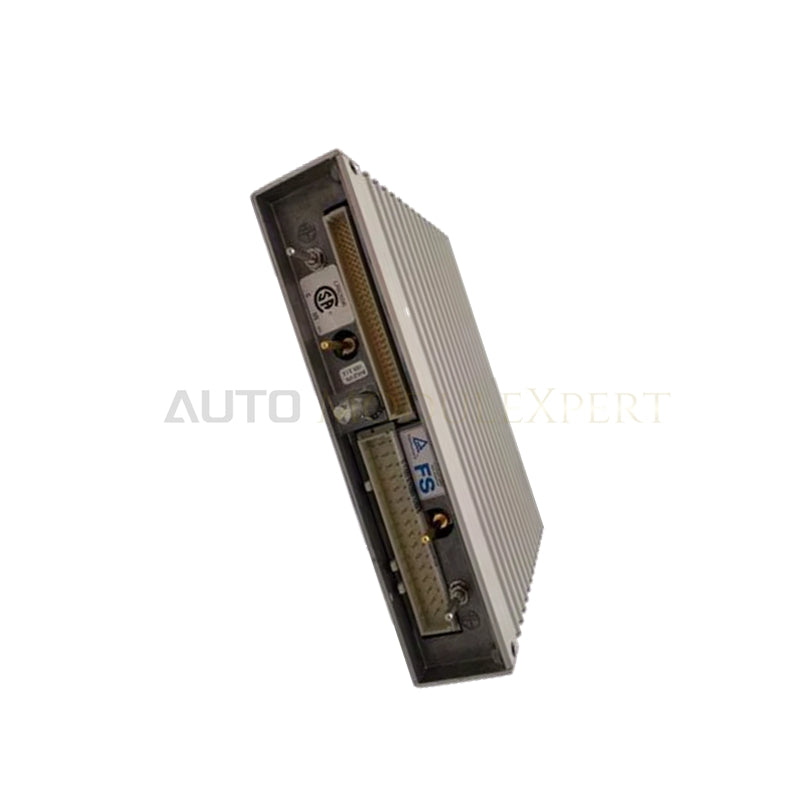

Triconex 3301 S2 Digitaleingangsmodul

Das Triconex DI3301S2, auch als digitales Eingangsmodul 3301 S2 katalogisiert, dient als dedizierte Hardwarekomponente zur Erfassung von Feldsensorsignalen innerhalb sicherheitsgerichteter Triconex-Systemplattformen. Das Modul bereitet diskrete Signale von Feldschaltern und Kontakten auf und digitalisiert sie. Bei einer nominalen Schwelle von 24 VDC wertet jeder Kanal den Status des Feldkontakts aus und überträgt diskrete Logikzustände ohne Signalverfälschung an die Rückwandplatine des Hauptprozessors.

Hardwarespezifikationen

Galvanische Isolation und dreifache modulare Redundanz

Das 3301 S2 verfügt über eine galvanische Isolation zwischen Kanal und Logik mit einer Nennspannung von 1500 VAC, um interne Verarbeitungsschaltungen vor Spannungstransienten auf der Feldseite und Erdschleifen zu schützen. Innerhalb der Architektur mit dreifacher modularer Redundanz (TMR) werden eingehende Signale an drei separate Verarbeitungspfade geleitet. Jeder Pfad verarbeitet Eingangszustandsänderungen mit einer Signalverzögerung von 4 ms und leitet die logischen Zustände zur dreifach ausgeführten Busverbindung des Hauptprozessors zur 2oo3-Abstimmung weiter. Interne Diagnoseroutinen überprüfen kontinuierlich die Funktionsfähigkeit der Eingangsschaltungen und die Logikzustände, um bei Erkennung eines Kanalfehlers unmittelbar einen ausfallsicheren Zustand auszuführen.

Häufig gestellte Fragen

F: Welcher Eingangssignalverzögerungsfilter wird beim 3301 S2 auf Zustandsänderungen von Feldkontakten angewendet?

A: Das Modul verfügt über eine feste Eingangssignalverzögerung von 4 ms, um Prellen mechanischer Kontakte und transiente Spannungsspitzen vor der Auswertung des Logikzustands zu unterdrücken.

F: Welcher Betriebsspannungsbereich gilt für die diskreten Eingangskanäle?

A: Die Eingangskanäle arbeiten über einen Spannungsbereich von 15 bis 30 VDC und nehmen bei einer Eingangsimpedanz von 4 kOhm einen nominalen Eingangsstrom von 6 mA auf.

F: Wie isoliert das Modul Spannungsspitzen auf der Feldseite vom Systemchassis?

A: Optische galvanische Isolationsbarrieren mit einer Nennspannung von 1500 VAC entkoppeln die 32 Feldeingangskanäle vom Logikbus der Rückwandplatine.

Richtlinien für die Installation im Feld

Setzen Sie das 3301 S2-Modul direkt in den vorgesehenen Steckplatz des E/A-Chassis ein, bis die Verriegelungslaschen vollständig am Rahmen des Rückwandplatinensteckers anliegen. Ziehen Sie die Befestigungsschrauben der Schalttafel fest, um die durchgängige Chassis-Erdung sicherzustellen. Führen Sie die ankommende 24-VDC-Signalleitung getrennt von AC-Stromleitungen in den Verdrahtungskanälen des Schranks und halten Sie dabei einen Abstand von mindestens 30 cm ein, um elektromagnetische Störungen zu vermeiden. Überprüfen Sie vor dem Einschalten die korrekte Feldpolarität an allen 32 Klemmen. Stellen Sie sicher, dass die Umluftventilatoren des Schranks die Umgebungstemperatur innerhalb des spezifizierten Bereichs von -40 bis 70 °C halten.
