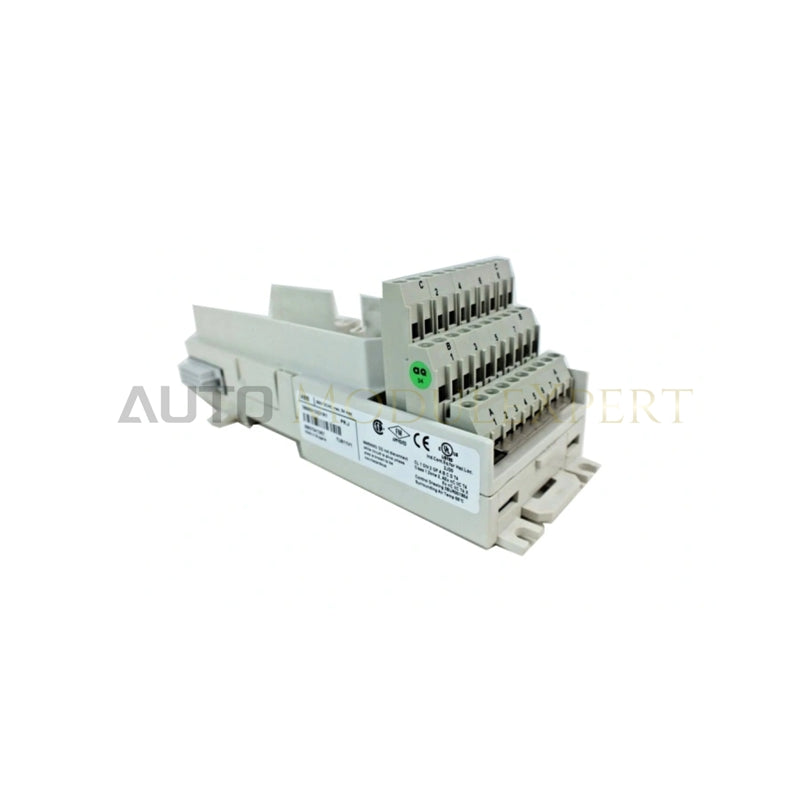

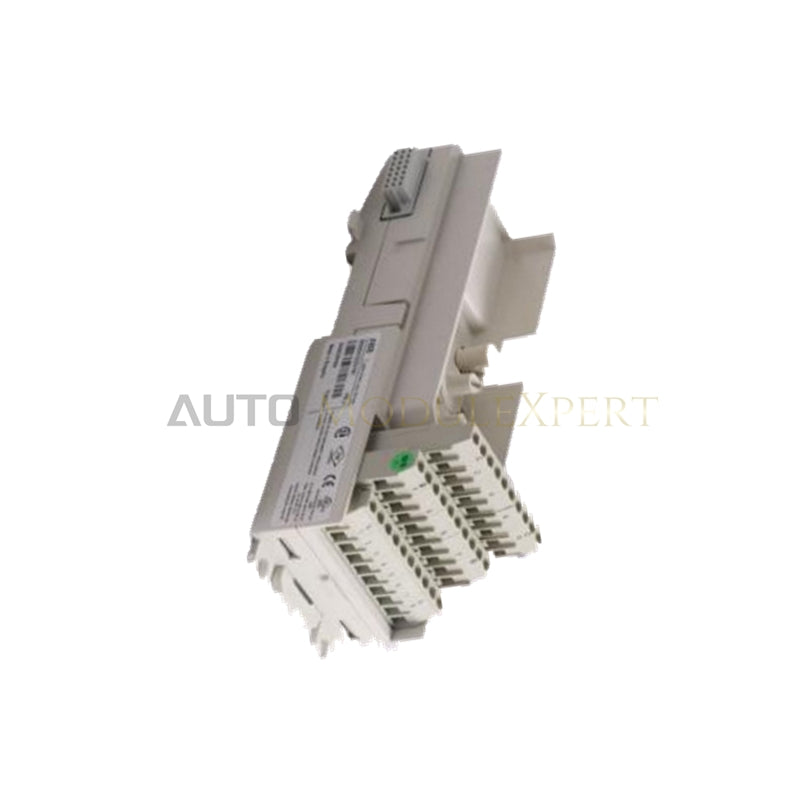

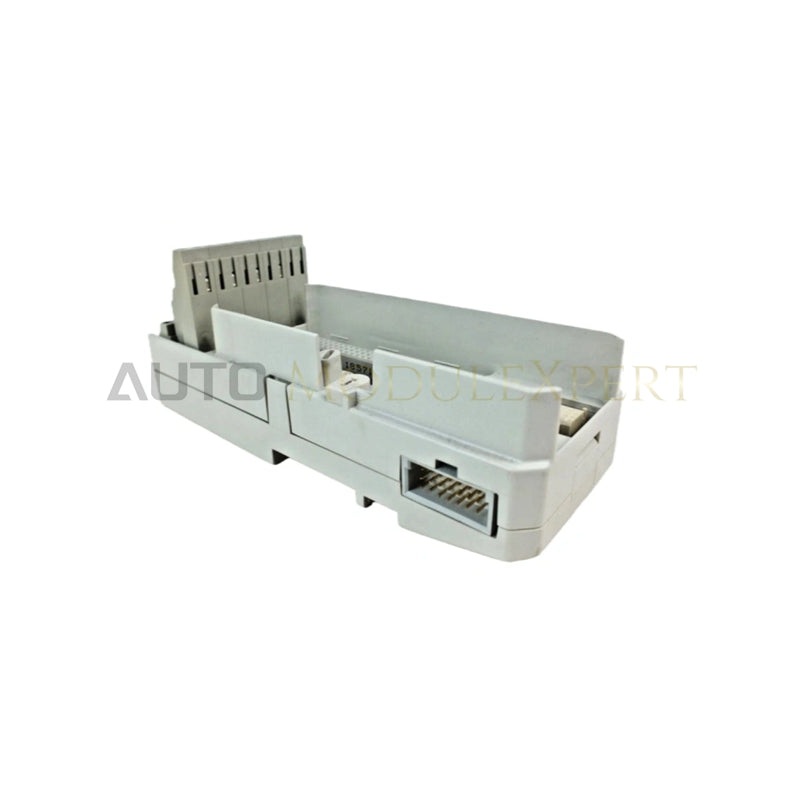

ABB TU811V1 3BSE013231R1 S800 Kompakte Modulanschlusseinheit
Die ABB TU811V1 3BSE013231R1, auch als kompakte Modulanschlusseinheit TU811V1 katalogisiert, dient als spezielle Hardwarekomponente für die Verdrahtung von Feldsignalen und die Backplane-Anbindung innerhalb der ABB-S800-I/O- und System-800xA-Steuerungsplattformen. Sie bietet eine direkte 8-Kanal-250-V-Schnittstelle, die speziell für digitale Hochspannungs-I/O-Module in Einzelkonfiguration entwickelt wurde, darunter DI820, DI821, DO820 und DO821.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TU811V1 |
| Marke | ABB |
| Teilenummer | 3BSE013231R1 |
| Herkunft | Schweden |
| Abmessungen | 60 mm x 185 mm x 127 mm |
| Gewicht | 0.30 kg |
| Betriebstemperatur | +5 bis +55 deg C (horizontal), +5 bis +40 deg C (vertikal) |
| Leistungsaufnahme | Passive Verteilung (24-VDC-Einspeisung über den Backplane-Bus) |
| Kanalanzahl | 8 Kanäle (ausgelegt bis 250 V) |
| Prüfspannung | 2000 VAC |
| Modulkompatibilität | DI820, DI821, DO820, DO821 |
| Schutzart | IP20 (IEC 60529) |
| Umweltklassifizierung | ISA-G3-konform (ISA 71.04) |
Kommunikationsgeschwindigkeit des Backplane-Busses und Hochspannungsisolierung
Die TU811V1 gewährleistet eine hohe galvanische Trennung bis 2000 VAC zwischen den Feldverdrahtungsanschlüssen und der Backplane-Elektronik. Dadurch wird die empfindliche Systemlogik geschützt, während die Kommunikationsgeschwindigkeit des Backplane-Busses erhalten bleibt. Die kompakte Bauform maximiert die I/O-Dichte in Feldschaltschränken, ohne die für 250-V-Schaltkreise erforderlichen elektrischen Kriech- und Luftstrecken zu beeinträchtigen. Die Anschlussanordnung unterstützt den Austausch von Modulen im laufenden Betrieb, sodass I/O-Module im laufenden Betrieb ausgetauscht werden können, ohne benachbarte Modulebus-Signale oder die Feldanschlussverdrahtung zu beeinträchtigen.
Häufig gestellte Fragen
F: Welche Grenzen für die thermische Derating gelten bei der Montage der TU811V1 in unterschiedlichen Einbaulagen?
A: Bei horizontaler Montage liegt die obere Betriebstemperaturgrenze bei +55 deg C. Bei vertikaler Montage senkt das thermische Derating die maximal zulässige Umgebungstemperatur auf +40 deg C.
F: Kann die TU811V1 für redundante I/O-Konfigurationen verwendet werden?
A: Nein. Die TU811V1 ist ausschließlich für Einzelkonfigurationen von I/O-Modulen mit digitalen Hochspannungsmodulen mit 8 Kanälen ausgelegt.
Richtlinien für die Feldinstallation
Montieren Sie die TU811V1 direkt auf Standard-35-mm-DIN-Schienen und stellen Sie sicher, dass die Metall-Erdungsklammern fest gegen unlackierte Schienenflächen drücken, um einen sicheren Erdungsrückweg herzustellen. Sorgen Sie für eine ausreichende vertikale Luftzirkulation um das Gerät und berücksichtigen Sie dabei die zulässigen Einbaulagen (+55 deg C horizontal gegenüber +40 deg C vertikal).
Schließen Sie die Feldverdrahtung gemäß der 8-Kanal-Pinbelegung für 250-V-Schaltkreise an die vorgesehenen Schraubklemmen an. Stellen Sie sicher, dass Feldkabel mit 250-V-Schaltsignalen innerhalb der Kabelkanäle des Schaltschranks von Niederspannungs-Gleichstromleitungen und Kommunikationskabeln getrennt verlegt werden, um induktive Kopplungen zu vermeiden.
