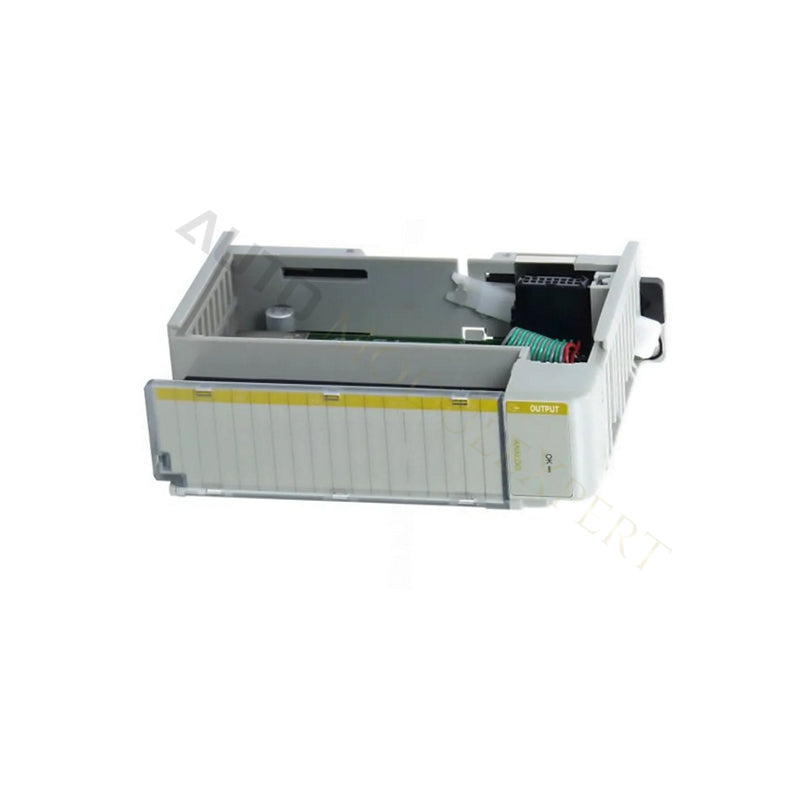

Allen-Bradley 1769-OF4 CompactLogix-Analogausgangsmodul
Das Allen-Bradley 1769-OF4, auch als 1769-OF4-Analogausgangsmodul für Compact I/O katalogisiert, ist eine spezielle Hardwarekomponente zur Umwandlung mehrkanaliger analoger Signale innerhalb der Steuerungsplattformen CompactLogix und MicroLogix 1500. Das Modul führt die Digital-Analog-Umwandlung über vier massebezogene Kanäle aus, um Feldaktoren, Regelventile und drehzahlgeregelte Antriebe direkt über standardisierte Spannungs- und Stromschleifen anzusteuern.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-OF4 |
| Marke | Allen-Bradley |
| Herkunft | USA |
| Gewicht | 0.26 kg (0.56 lbs) |
| Abmessungen | 118 x 35 x 87 mm (1-Slot Compact I/O) |
| Betriebstemperatur | 0 bis 60 deg C |
| Leistungsaufnahme | 120 mA bei 5.1 VDC, 170 mA bei 24 VDC |
| Spannungsbereiche | -10 bis +10 VDC, 0 bis 10 VDC, 0 bis 5 VDC, 1 bis 5 VDC |
| Strombereiche | 0 bis 20 mA, 4 bis 20 mA |
| Auflösung | 16-Bit mit Vorzeichen |
| Ausgangskanäle | 4 massebezogene Kanäle |
| Wärmeabgabe | 2.86 W |
| Fehlerschutz | Schutz bei Leitungsunterbrechung, Strombegrenzung bei Kurzschluss |
Integration in Industrie- und Antriebssteuerungen
Das Modul nutzt die Kommunikationsgeschwindigkeit des Rückwandbusses, um analoge Ausgangswerte mit hoher 16-Bit-Auflösung aus der Aufgabenverarbeitung der Steuerung ohne Beeinträchtigung der Regelkreise zu verarbeiten. Durch die flexible Skalierung der I/O-Dichte kann jeder Kanal unabhängig für Spannungs- oder Stromausgangsbereiche innerhalb desselben Hardwaremoduls konfiguriert werden. Kompatibilitätsprüfungen der Firmware verhindern Parameterabweichungen beim Einschalten des Systems, während die integrierte Kurzschluss- und Leitungsunterbrechungserkennung die deterministische Verarbeitung in den angeschlossenen Feldstromkreisen gewährleistet.
Häufig gestellte Fragen
F: Unterstützt der 1769-OF4 das Entfernen und Einsetzen unter Spannung (RIUP)?
A: Nein, der 1769-OF4 unterstützt RIUP nicht. Das Einsetzen oder Entfernen dieses Moduls bei aktiver Rückwandversorgung unterbricht die Kommunikation mit der Steuerung und birgt das Risiko einer Beschädigung der Rückwandbeschaltung.
F: Wie verarbeitet das Modul die Stromversorgung über die Rückwand?
A: Die Karte entnimmt 120 mA bei 5.1 VDC und 170 mA bei 24 VDC direkt vom 1769-Compact-I/O-Bus. Vor der Platzierung im Steckplatz muss daher die zulässige Entfernung zur Stromversorgung ordnungsgemäß überprüft werden.
Richtlinien für die Installation vor Ort
Montieren Sie das Modul mithilfe der integrierten Verriegelungslaschen auf einer standardmäßigen DIN-Schiene oder an einer Schalttafel. Stellen Sie sicher, dass alle Stromversorgungen vor der Montage oder Verdrahtung der Klemmenleiste spannungsfrei geschaltet sind. Verwenden Sie für die Signalanschlüsse abgeschirmte Kupferkabel, um elektrische Störungen zu reduzieren. Verbinden Sie die Leitungsschirme am Eintrittspunkt des Gehäuses mit einer Erdungsklemme mit nur einem Erdungspunkt. Halten Sie analoge Signalleiter räumlich von Hochspannungs-Wechselstromleitungen getrennt, um induktive Kopplung zu vermeiden.
