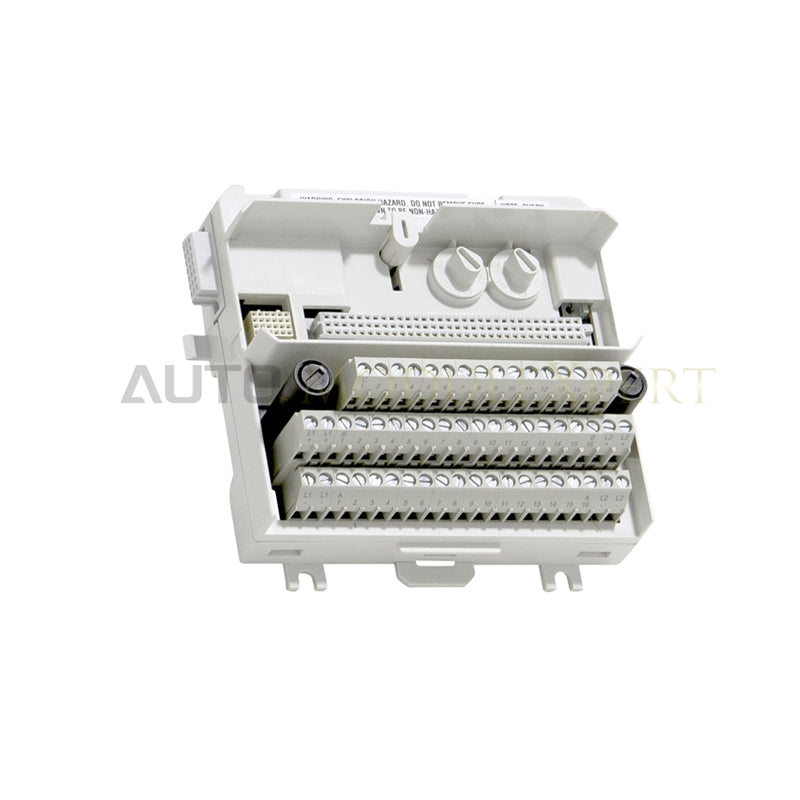

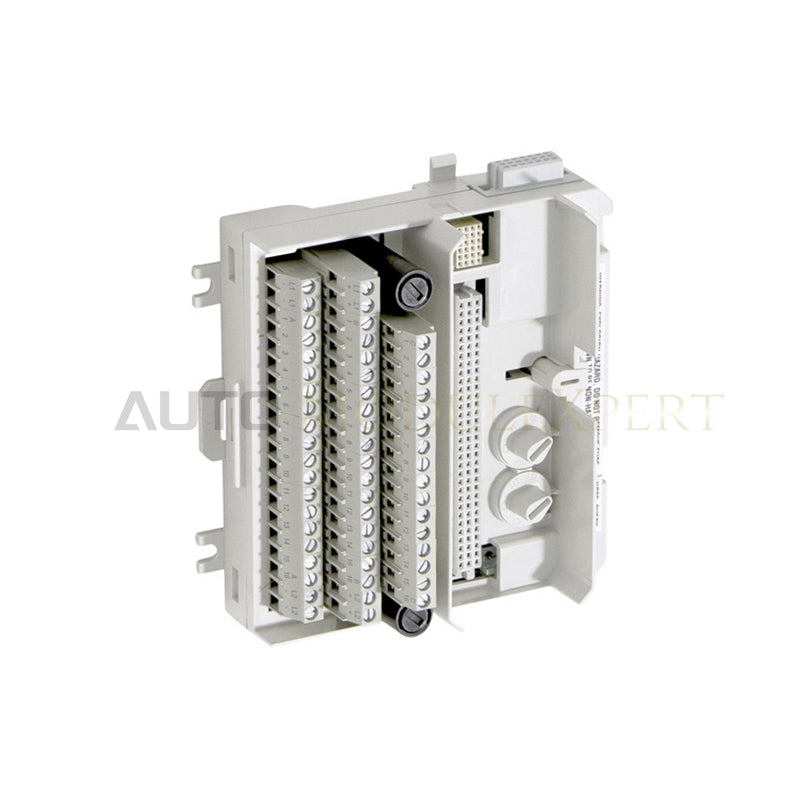

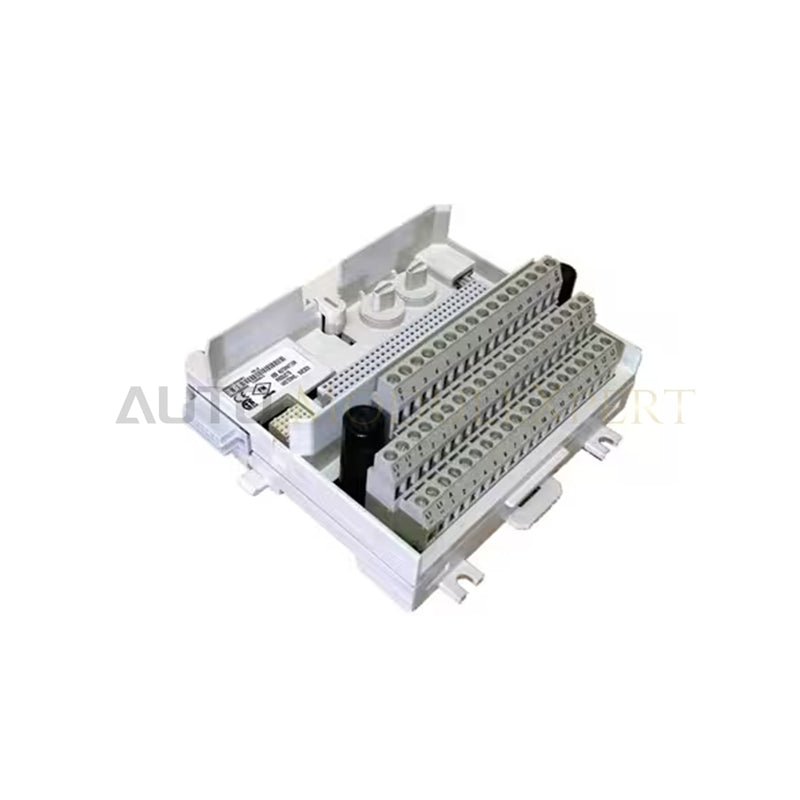

ABB TU831 3BSE008530R1 Erweiterte Modulabschluss-Einheit

Die ABB TU831 3BSE008530R1, auch als TU831 Erweiterte Modulabschluss-Einheit katalogisiert, dient als spezielle Hardwarekomponente zur Anschaltung von Feldsignalen und zur Verteilung der Prozessversorgung innerhalb der ABB-S800-I/O-Plattformen. Die für Einzel-I/O-Konfigurationen ausgelegte Einheit unterstützt bis zu 8 galvanisch getrennte Feldsignal-Kanäle mit einer Bemessungsisolationsspannung von 250 V und einer maximalen Strombelastbarkeit von 3 A pro Kanal. Die MTU stellt die Feldverdrahtung der Klemmenblöcke für die digitalen I/O-Module DI820, DI821, DO820 und DO821 bereit, leitet die ModuleBus-Signale der Rückwandplatine direkt an das angeschlossene Modul weiter und verschiebt Positionssignale automatisch, um die Hardware-Adresslogik an nachgeschaltete Einheiten weiterzugeben.

Hardwarespezifikationen

Kommunikationsgeschwindigkeit des Rückwandbus und mechanische Kodierung

Die TU831 gewährleistet die Kommunikationsgeschwindigkeit des Rückwandbusses über die ModuleBus-Verbindungen und leitet schnelle digitale Kommunikationssignale zwischen angeschlossenen Feldgeräten und zentralen Steuerungsknoten weiter, ohne dass eine Signaldämpfung auftritt. Die interne Verdrahtung verschiebt Positionssignale mechanisch, um für jede angeschlossene MTU in der DIN-Schienenkette eindeutige physische Adressen zu bestimmen. Zwei mechanische Kodierungsräder mit je 6 Positionen bieten 36 unterschiedliche Steckplatzkombinationen, gewährleisten die korrekte Hardware-Zuordnung und verhindern, dass Bediener inkompatible I/O-Module in die Basiseinheit einsetzen.

Häufig gestellte Fragen

F: Wie stellt die TU831 die Systemerdung bei der Montage auf einer DIN-Schiene her?

A: Die Erdung wird automatisch über den unteren Verriegelungsmechanismus der DIN-Schiene hergestellt. Innenliegende federbelastete Kontakte greifen an der 35-mm-DIN-Schiene an und verbinden die Einheit bei der Montage mit dem Schutzleiter.

F: Kann die TU831 durch die aktualisierte Revision 3BSE013235R1 ersetzt werden?

A: Ja. 3BSE013235R1 (TU831V1) ist die direkte Ersatz-Produktnummer für die ursprüngliche Basiseinheit 3BSE008530R1 und behält deren physische Abmessungen sowie elektrische Kompatibilität bei.

F: Was geschieht mit der nachgeschalteten ModuleBus-Kommunikation, wenn ein I/O-Modul aus der TU831 entfernt wird?

A: Die Rückwandbusleitungen verlaufen direkt durch die Leiterplatte der MTU-Basis. Das Herausziehen eines aktiven I/O-Moduls unterbricht weder die ModuleBus-Durchgängigkeit noch die Signalweiterleitung zu benachbarten nachgeschalteten Einheiten.

Richtlinien für die Feldinstallation

1. Montage auf der DIN-Schiene: Richten Sie die TU831 auf einer Standard-DIN-Schiene mit 35 mm (EN 50022) aus. Drücken Sie sie fest an, bis die mechanische Verriegelung einrastet und dadurch die mechanische Befestigung sowie der Erdungskontakt hergestellt werden.
2. Einstellung der Kodierungsräder: Drehen Sie die beiden mechanischen Kodierungsräder an der Frontschnittstelle, bis sie mit dem exakten Kodierungsschlüssel des vorgesehenen Moduls (DI820, DI821, DO820 oder DO821) übereinstimmen, bevor Sie das Modul einsetzen.
3. Anschluss der Signalleiter: Isolieren Sie die Enden der Feldleitungen auf 7 mm ab. Führen Sie die Leiter (massiv 0.2 bis 6 mm squared, Litze 0.2 bis 4 mm squared) in die entsprechenden Positionen des Klemmenblocks ein und ziehen Sie die Schrauben mit 0.5 bis 0.6 Nm an.
4. ModuleBus-Verbindung: Schieben Sie benachbarte MTU-Module auf der Schiene bündig aneinander, damit die seitlichen ModuleBus-Verlängerungsstifte einrasten und durchgängige Rückwandbus-Kommunikationsschleifen sicherstellen.
5. Einsetzen des I/O-Moduls: Richten Sie das digitale I/O-Modul an den Basisschlitzen aus und drücken Sie es gerade nach unten, bis die oberen und unteren Verriegelungshebel einrasten und die Baugruppe sichern.
