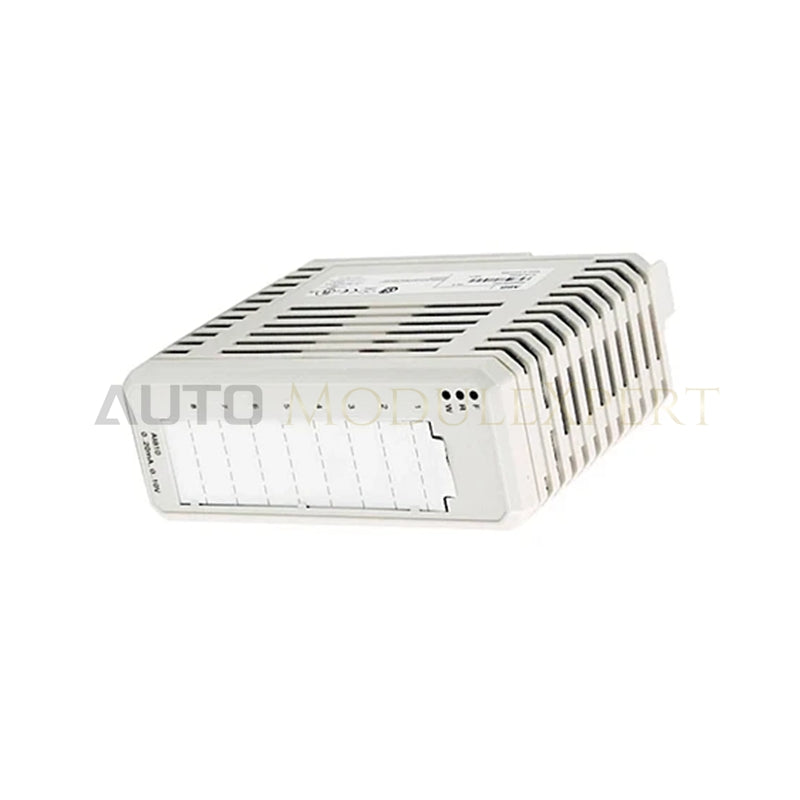

ABB AI835A 3BSE051306R1 Analogeingangsmodul

Das ABB AI835A (3BSE051306R1 Analogeingangsmodul) ist für die hochpräzise Umwandlung von Thermoelement- und Millivoltsignalen in ABB-S800-I/O-Architekturen ausgelegt und ermöglicht die direkte Erfassung physikalischer Signale von Temperatursensoren in Prozessnetzwerken. Das Modul verarbeitet 8 differentielle Kanäle und wandelt Eingänge auf Millivolt-Ebene im Bereich von -30 mV bis +75 mV in digitale Prozessvariablen um. Kanal 8 lässt sich dynamisch für die Vergleichsstellenkompensation über einen 4-Leiter-Pt100-RTD-Sensor konfigurieren. Die interne A/D-Wandlerschaltung verwendet eine Auflösung von 15 Bit mit gruppenweiser Isolation für eine kontinuierliche Isolationsspannung von 50 V, um die Einkopplung von Störgeräuschen durch Erdschleifen zu verhindern.

Hardwarespezifikationen

Backplane-Bus-Kommunikation und kanalweise Isolation

Das AI835A kommuniziert über den Hochgeschwindigkeits-S800-Modulebus der Backplane mit dem AC-800M-Controller-Rack. Die Serialisierung digitaler Daten erfolgt über den Backplane-Bus und ermöglicht die Echtzeitdiagnose von Leitungsbruchfehlern, Signalwerten außerhalb des zulässigen Bereichs und internen Hardwarefehlern. Eine Isolation auf Hardwareebene trennt die Feldverdrahtungssignale von der internen digitalen Verarbeitungslogik des Modulebus. Diese interne galvanische Barriere bietet eine Spannungsfestigkeit von 500 VAC, dämpft Gleichtaktspannungsspitzen und gewährleistet die Signalintegrität in störungsbehafteten industriellen Feldumgebungen, ohne die Gleichtaktunterdrückungsleistung von 120 dB zu beeinträchtigen.

Häufig gestellte Fragen

F: Kann Kanal 8 als Standardeingang verwendet werden, wenn die Vergleichsstellenkompensation extern erfolgt?

A: Ja. Kanal 8 arbeitet als standardmäßiger differentieller Thermoelement- oder Millivolteingang, wenn in der Systemkonfigurationssoftware eine externe Vergleichsstellenkompensation oder eine lineare Millivoltverarbeitung festgelegt ist.

F: Was geschieht mit dem Prozessausgang, wenn an einem aktiven Thermoelementkanal ein Leitungsbruch erkannt wird?

A: Das Modul aktiviert die Leitungsbrucherkennung für den betroffenen Kanal und setzt das entsprechende Statusbit im Modulebus-Frame. Die Anwendungssoftware des Controllers liest diesen Fehlerstatus und löst gemäß der Systemlogik Sicherheitswerte für Unter- oder Übersteuerung aus.

F: Ist während des aktiven Systembetriebs ein Hot-Swap dieses Moduls zulässig?

A: Der Hot-Swap hängt vollständig von der verwendeten Basis-Module Termination Unit (MTU) ab. Bei der Installation auf doppelbettigen MTUs wie TU830 oder TU833 kann das Modul unter Spannung sicher entfernt und ausgetauscht werden, ohne die Feldverkabelung oder die Kommunikation benachbarter I/O-Kanäle zu unterbrechen.

Richtlinien für die Feldinstallation

1. Auswahl und Codierung der MTU: Richten Sie das mechanische Codierungsrad an der ausgewählten Module Termination Unit (TU810, TU812, TU814, TU818, TU830 oder TU833) so aus, dass es dem Codierungscode BA entspricht, bevor Sie das Modul montieren. Dadurch wird das Einsetzen inkompatibler Hardware verhindert.
2. Montage auf der DIN-Schiene: Rasten Sie die Module Termination Unit sicher auf standardmäßigen 35-mm-DIN-Schienen (EN 50022) ein. Vergewissern Sie sich, dass die Erdungsklemme der Schiene eine niederohmige metallische Verbindung mit der geerdeten Montageplatte herstellt.
3. Feldverkabelung und Schirmung: Isolieren Sie die Feldverdrahtung der Thermoelemente gemäß den Spezifikationen des Klemmenblocks ab. Führen Sie die Sensorleitungen entfernt von Hochspannungs-Wechselstromleitungen und Ausgängen von Frequenzumrichtern. Schließen Sie die Schirme der Feldkabel direkt an den dafür vorgesehenen MTU-Schirmklemmen an und stellen Sie eine ordnungsgemäße Erdung an einem einzigen Punkt an der Eintrittsebene des Schaltschranks sicher, um Erdschleifen zu verhindern.
4. Verdrahtung des Vergleichsstellen-RTD: Wenn Kanal 8 für eine lokale Temperaturreferenz verwendet wird, verdrahten Sie den 4-Leiter-Pt100-RTD-Sensor genau gemäß dem Klemmenplan der MTU. Stellen Sie sicher, dass alle vier Leiter die gleiche Länge und den gleichen Widerstand aufweisen, um eine Drift der Kompensation zu vermeiden.
5. Einsetzen des Moduls: Schieben Sie das AI835A gerade in den Anschlusssteckplatz der MTU, bis die Verriegelungen auf beiden Seiten vollständig einrasten. Schalten Sie die Logikversorgung des Systems ein und prüfen Sie die Status-LEDs an der Frontplatte, um die erfolgreiche Initialisierung des Modulebus und die Diagnosen beim Einschalten zu bestätigen.
