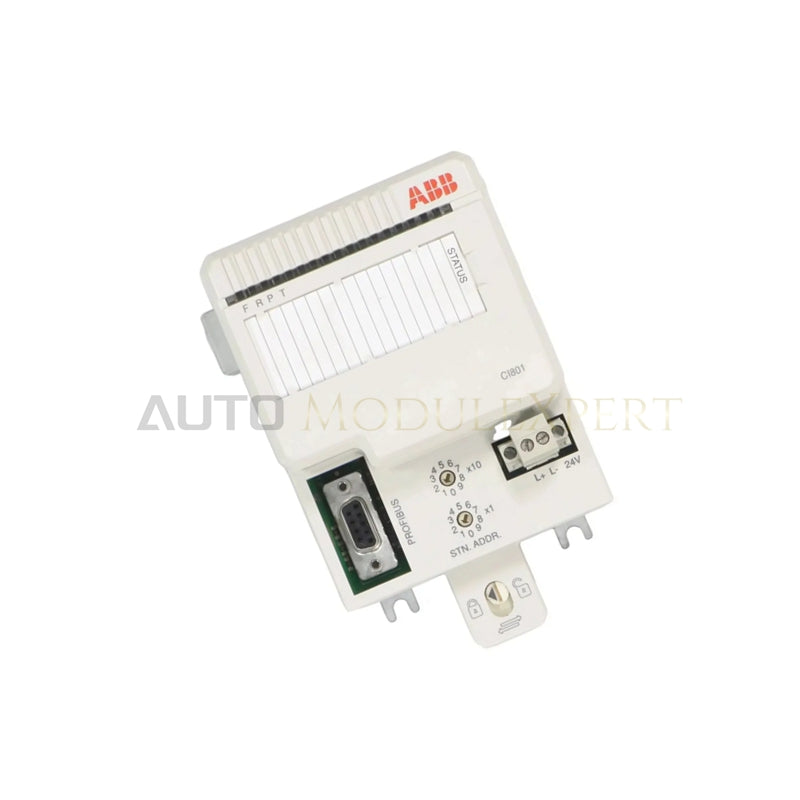

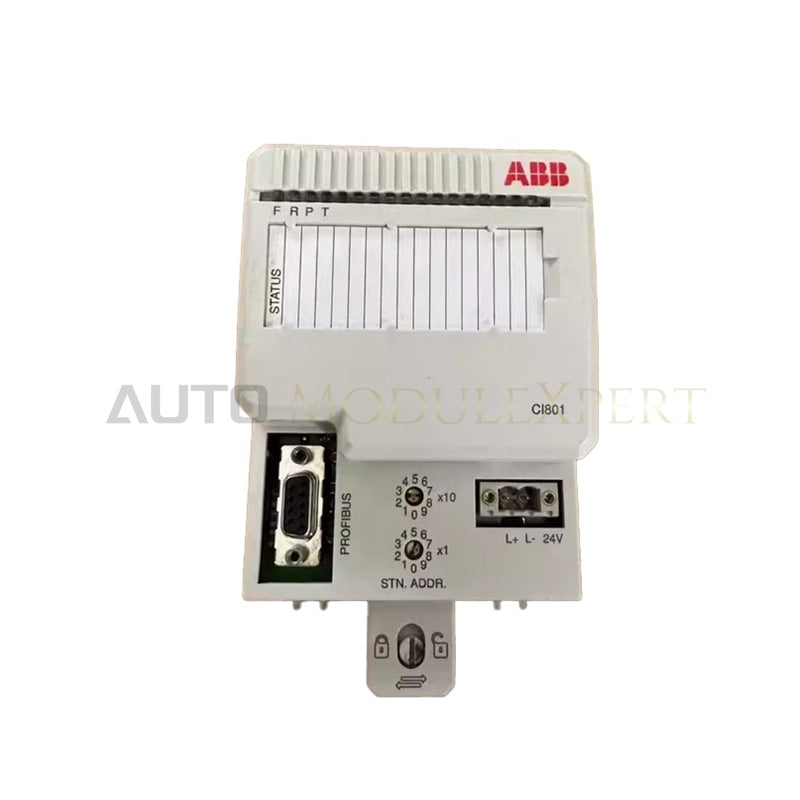

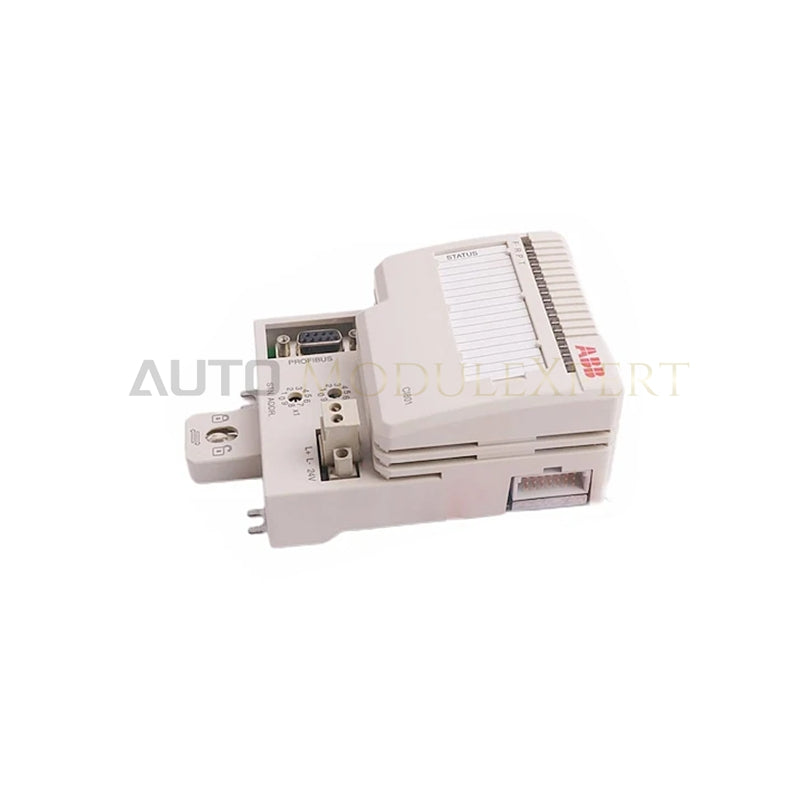

ABB CI801-EA 3BSE022366R2 Feldbus-Kommunikationsschnittstellenmodul
Das für die Hochgeschwindigkeits-Slave-Kommunikation über PROFIBUS DP-V1 in System 800xA- und S800-I/O-Architekturen konfigurierte ABB CI801-EA 3BSE022366R2 (CI801-EA-Kommunikationsschnittstellenmodul) ermöglicht die direkte physikalische und elektrische Ausführung. Das am Anfang einer S800-I/O-Station montierte Gerät verwaltet den lokalen ModuleBus-Datenverkehr, koordiniert Zustandsübergänge von Output-Set-Pass (OSP) und verarbeitet HART-Pass-Through-Daten über angeschlossene I/O-Module mit Übertragungsraten von bis zu 12 Mbit/s.
Aufschlüsselung des Suffixes und Modellübersicht
Die Bezeichnung CI801-EA kennzeichnet die spezifische Hardwarevariante und das werkseitig gebündelte Zubehörpaket innerhalb der Produktfamilie der CI801-Feldbus-Kommunikationsschnittstellen.
- CI801: Basis-Modellbezeichnung für die PROFIBUS-DP-V1-Feldbus-Kommunikationsschnittstelle (FCI) für S800 I/O.
- -EA: Suffix für das Enterprise-/Zubehörpaket; es beinhaltet einen Stromversorgungsstecker und einen TB807-ModuleBus-Abschlusswiderstand, der für den elektrischen Impedanzabgleich am Busende erforderlich ist.
- 3BSE022366R2: Spezifische kommerzielle ABB-Bestellnummer für die CI801-EA-Baugruppe.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CI801-EA |
| Artikelnummer | 3BSE022366R2 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,3 kg |
| Abmessungen | 85,8 mm x 136 mm x 58,5 mm |
| Betriebstemperatur | 0 °C bis 55 °C |
| Leistungsaufnahme | 140 mA bei 24 VDC |
| Systemplattform | S800 I/O / System 800xA |
| Protokoll | PROFIBUS DP-V1 |
| Übertragungsrate | Bis zu 12 Mbit/s |
| Enthaltenes Zubehör | 1 x Stromversorgungsstecker, 1 x TB807-Abschlusswiderstand |
Kommunikationsgeschwindigkeit des Backplane-Busses und ModuleBus-Überwachung
Das CI801-EA-Schnittstellenmodul koordiniert den Hochgeschwindigkeits-Datendurchsatz über den internen S800-I/O-ModuleBus der Backplane, überwacht angeschlossene physische I/O-Kanäle und versorgt verbundene I/O-Module über eine isolierte, abgesicherte Stromversorgungsstufe. Durch die Unterstützung von Hot Configuration In Run (HCIR) ermöglicht die Hardware Ingenieuren, Feld-I/O-Erweiterungsmodule zur aktiven ModuleBus-Struktur hinzuzufügen oder neu zu konfigurieren, ohne aktive Kommunikationszyklen der Steuerung zu unterbrechen. Wird ein Fehler der Master-Kommunikationsverbindung erkannt, schaltet das Gerät die Ausgänge direkt in vordefinierte ausfallsichere Output-Set-Pass-(OSP-)Zustände, um die Prozesssicherheit an den Feldaktoren aufrechtzuerhalten.
Häufig gestellte Fragen
F: Unterstützt das CI801-EA-Modul dynamisches Hot-Swapping unter voller Backplane-Last?
A: Die Standardhardware CI801-EA unterstützt kein Hot-Swapping. Vor dem Trennen oder Austauschen des Moduls müssen Sie es isolieren und die Betriebsspannung abschalten.
F: Welche Funktion erfüllt das mitgelieferte TB807-Zubehör bei der Einrichtung der physischen Station?
A: Der TB807-ModuleBus-Abschlusswiderstand wird direkt in den letzten physischen Steckplatz oder die letzte Basisplatte des S800-I/O-Clusters eingesteckt, um Signalreflexionen auf der Backplane zu terminieren und Datenübertragungsfehler zu verhindern.
F: Wie verarbeitet das CI801-EA Telemetriedaten von Feldgeräten aus HART-fähigen Instrumenten?
A: Das Modul führt HART-Pass-Through-Protokolle aus und tunnelt sekundäre Diagnose- und Kalibrierungsvariablen von HART-Feldsensoren direkt über die PROFIBUS-DP-V1-Schicht zu Host-Anwendungen für das Asset-Management.
Richtlinien für die Installation im Feld
Montieren Sie das CI801-EA vertikal auf einer standardmäßigen 35-mm-DIN-Schiene in einem IP20-Gehäuse und achten Sie darauf, dass die vertikalen Lüftungsabstände oben und unten frei bleiben, damit die natürliche konvektive Wärmeabfuhr gewährleistet ist. Befestigen Sie den TB807-ModuleBus-Abschlusswiderstand am offenen Ende des ModuleBus-Aufbaus, um vor dem Einschalten eine ordnungsgemäße elektrische Bus-Terminierung herzustellen. Führen Sie die PROFIBUS-Feldnetzwerkkabel durch Erdungsklemmen am Kabeleinführungspunkt des Schaltschranks und stellen Sie eine durchgehende 360-Grad-Schirmverbindung her, um externe hochfrequente elektrische Störungen zur Erdung abzuleiten. Stecken Sie den dedizierten, abgesicherten 24-VDC-Stromversorgungsstecker fest in den Modulanschluss und überprüfen Sie vor dem Einschalten des Gleichstromverteilungsbusses die korrekte Versorgungspolarität und die Nennwerte der Sicherungen.
