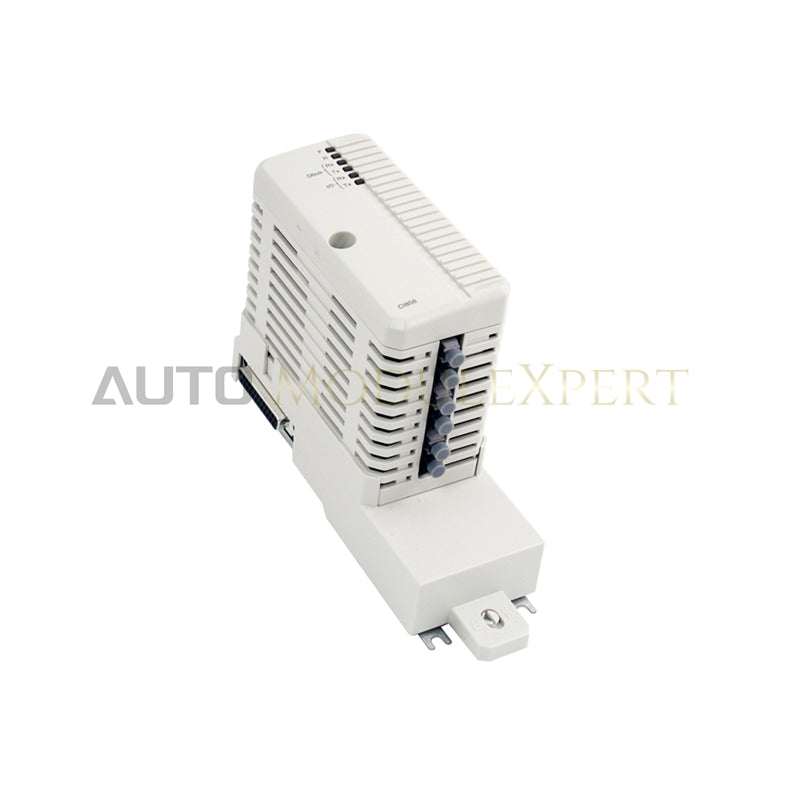

ABB CI858K01 DriveBus-Schnittstellenmodul

Das ABB CI858K01 3BSE018135R1, auch als CI858K01 DriveBus-Kommunikationsschnittstelle katalogisiert, dient als dedizierte Hardwarekomponente für die optische Hochgeschwindigkeitskommunikation mit Antrieben innerhalb der ABB-AC-800M-Controllerplattformen.

Hardwarespezifikationen

Kommunikation über den Rückwandbus und deterministische Antriebsnetzwerke

Das ABB CI858K01 ist direkt über die Rückwandbusarchitektur des schnellen CEX-Bus (Communication Expansion Bus) mit der AC-800M-CPU verbunden und ermöglicht deterministische Zykluszeiten sowie einen hohen Datendurchsatz. Das Modul arbeitet als Master oder Slave im optischen DriveBus-Protokoll mit Geschwindigkeiten von bis zu 8 Mbit/s und überträgt Prozessdrehmoment, Drehzahlbefehle und Statusdiagnosen zwischen bis zu 24 angeschlossenen drehzahlgeregelten Antrieben. Die optische Isolierung auf der physikalischen Ebene verhindert, dass Erdschleifen und elektrische Störungen in den Rückwandbus gelangen, während die integrierte Firmware-Flash-Kompatibilität einen synchronisierten zyklischen Datenaustausch zwischen der Anwendungslogik des Controllers und den antriebsnahen Reglern gewährleistet.

Häufig gestellte Fragen

F: Wie isoliert die physikalische optische DriveBus-Schnittstelle die Elektronik des Controller-Rückwandbusses von Störungen im Antriebsfeld?

A: Durch die Verwendung von Glasfaserkabeln zur physischen Signalübertragung entkoppelt das CI858-Modul hochspannungsbedingte elektrische Störungen und Erdpotenzialdifferenzen zwischen Frequenzumrichtern und dem empfindlichen CEX-Bus-Rückwandbus vollständig und bewahrt so die uneingeschränkte Signalintegrität.

F: Welche Anpassungen an der physikalischen Topologie sind erforderlich, wenn mehr als einige ABB-Antriebe an ein einzelnes CI858-Modul angeschlossen werden?

A: Wenn mehrere Antriebe mit einer einzelnen CI858-Schnittstelle vernetzt werden, müssen externe NDBU-Verzweigungseinheiten eingesetzt werden, um die optische Punkt-zu-Punkt-Verbindung in eine physikalische Sterntopologie umzuwandeln und bis zu 24 Antriebe pro Kanal zu unterstützen.

F: Kann das CI858-Modul entfernt oder eingesetzt werden, während der AC-800M-Controller weiterhin eingeschaltet ist?

A: Ja. Das CI858K01-Paket umfasst die TP858-Grundplatte, die die Kontinuität des Rückwandbusses aufrechterhält. Das aktive CI858-Kommunikationsmodul unterstützt den Hot-Swap-Betrieb und ermöglicht den physischen Austausch, ohne die Stromversorgung der übrigen CEX-Bus-Rackeinheit zu unterbrechen.

Richtlinien für die Installation vor Ort

Montieren Sie die TP858-Grundplatte auf einer standardmäßigen DIN-Schiene in einem Gehäuse, das mindestens die Schutzart IP20 erfüllt. Überprüfen Sie vor dem Einsetzen des CI858-Kommunikationsmoduls in die TP858-Grundplatte, dass alle Leitungen zur Stromverteilung des CEX-Busses korrekt angeschlossen sind und die 24-VDC-Stromleitungen gegen transiente Spannungsspitzen geschützt sind. Stellen Sie beim Verlegen sicher, dass die Glasfaserkabel gemäß den Faservorgaben einen Mindestbiegeradius einhalten, um Dämpfungsverluste auf der 8-Mbit/s-DriveBus-Verbindung zu vermeiden. Erden Sie beim Aufbau von Mehrpunkt- oder Sterntopologien mit NDBU-Verzweigungseinheiten alle Kabelabschirmungen und Verzweigungsgehäuse gemäß den üblichen industriellen EMV-Richtlinien. Sorgen Sie oberhalb und unterhalb der Modulbaugruppe für ausreichenden Abstand, damit innerhalb des Betriebstemperaturbereichs von 0 bis +55 Grad C eine natürliche Wärmekonvektion gewährleistet ist.
