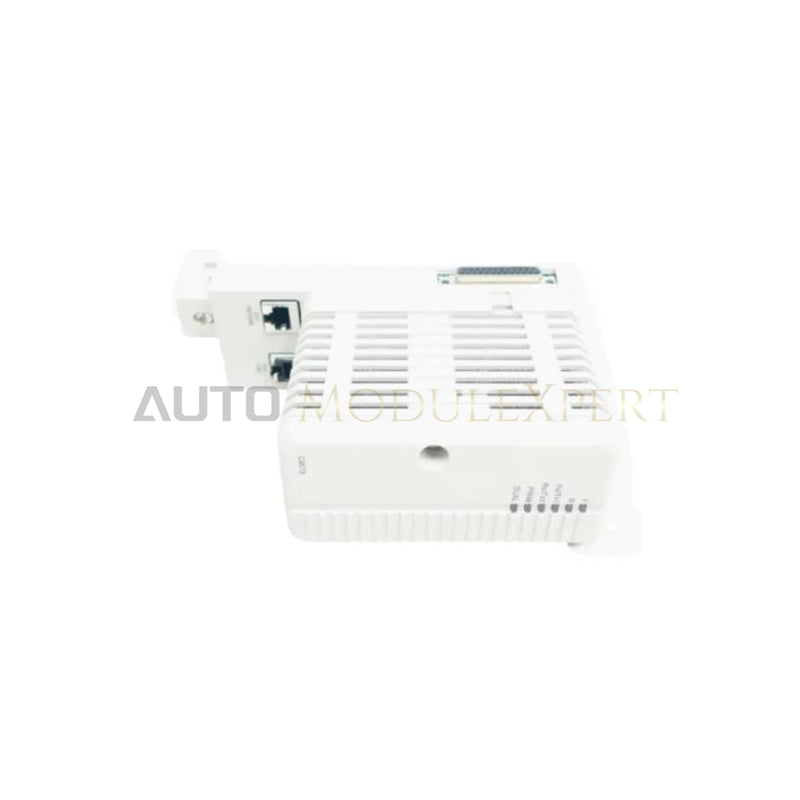

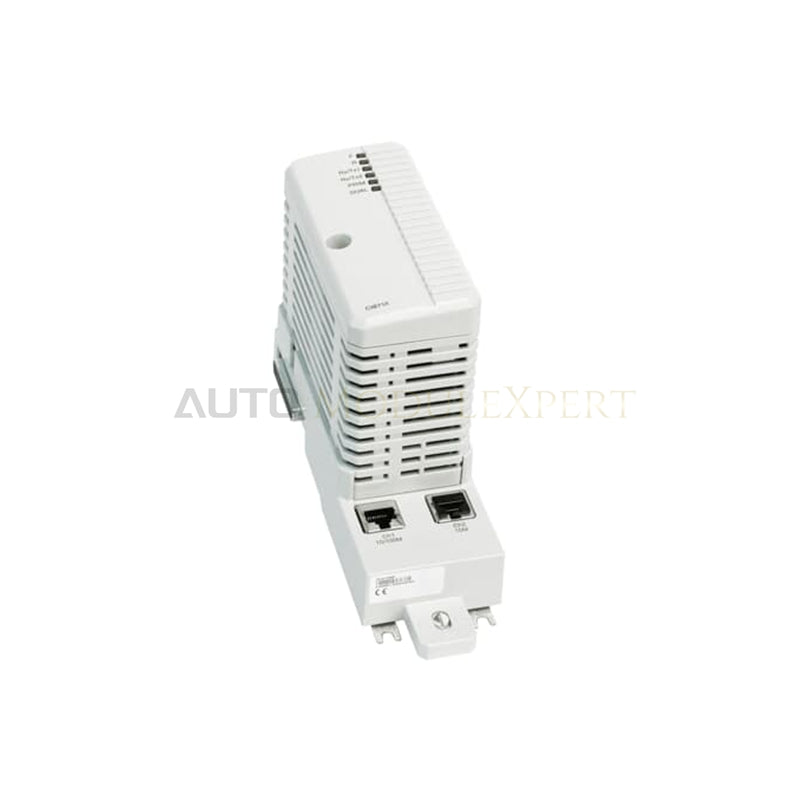

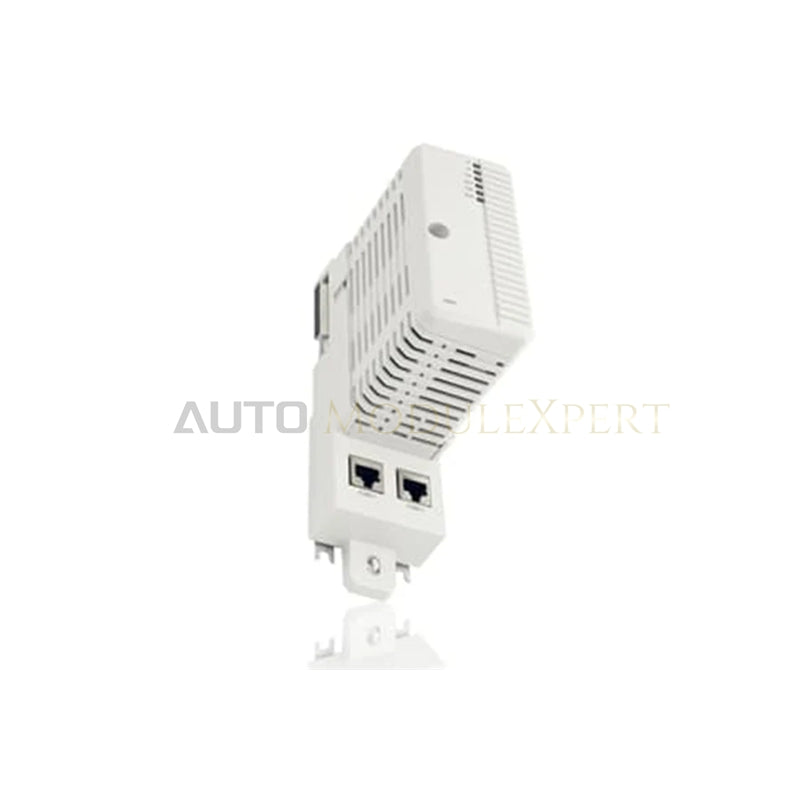

ABB CI871 3BSE053242R1 PROFINET IO-Kommunikationsschnittstellenmodul
Das ABB CI871, auch als CI871-PROFINET-IO-Kommunikationsschnittstellenmodul katalogisiert, dient als dedizierte Hardwarekomponente zur Ausführung eines PROFINET-IO-Master-Netzwerks innerhalb der Steuerungsplattformen ABB AC 800M und System 800xA. Das auf der CEX-Bus-Erweiterung eines AC-800M-Controllers montierte Modul tauscht zyklische Felddaten mit S800-I/O-Baugruppen, Frequenzumrichtern und Ethernet-Feldinstrumenten bei konfigurierbaren Aktualisierungsraten von 1 ms bis 512 ms aus.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CI871 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0.20 kg |
| Abmessungen | 59 mm x 185 mm x 127.5 mm |
| Betriebstemperatur | 5 Grad C bis 55 Grad C |
| Leistungsaufnahme | 2.5 W bei 24 VDC |
| Systemplattform | System 800xA / AC 800M |
| Protokoll | PROFINET IO / PROFIsafe |
| Physische Schnittstelle | 1 x Ethernet (RJ45) |
| Zyklische Intervalle | 1 ms bis 512 ms (Standard: 32 ms) |
| Montageart | AC-800M-CEX-Bus-Grundplatte |
Deterministische PROFINET-Netzwerke und Kompatibilität mit Firmware-Flash-Vorgängen
Das CI871-Modul ist direkt mit deterministischen Industrial-Ethernet-Netzwerkarchitekturen verbunden und fungiert als PROFINET-IO-Controller zur Koordination der latenzarmen Paketübertragung zwischen Feldgeräten. Neben zyklischen Kommunikationsaufgaben unterstützt das Modul PROFIsafe-Sicherheitsprofile und verarbeitet deterministische I/O-Aktualisierungen mit Intervallfenstern von bis zu 1 ms. Darüber hinaus gewährleistet die integrierte Architektur vollständige Kompatibilität mit Firmware-Flash-Vorgängen und ermöglicht Online-Firmware-Upgrades sowie den Online-Austausch im laufenden Betrieb über Control-Builder-Engineering-Umgebungen, ohne dass die zentrale Verarbeitungseinheit des Host-AC-800M-Systems heruntergefahren werden muss.
Häufig gestellte Fragen
F: Muss der Host-AC-800M-Controller heruntergefahren werden, wenn ein CI871-Modul an einem aktiven CEX-Bus ausgetauscht wird?
A: Die Mechanik der CEX-Bus-Grundplatte ermöglicht einen Online-Austausch, sodass Sie das Modul entriegeln und ersetzen können, während die umgebenden Systemkomponenten weiterlaufen.
F: Kann das CI871 sicherheitsrelevante Signale zusammen mit standardmäßigen zyklischen Prozessdaten übertragen?
A: Bei Integration in eine entsprechend projektiere Sicherheitskonfiguration mit Control Builder unterstützt das Modul die PROFIsafe-Protokolltunnelung über die PROFINET-Netzwerkschicht.
F: Welche physikalischen Kabelparameter müssen für die PROFINET-IO-Konnektivität des CI871 eingehalten werden?
A: Die Verbindungen erfordern eine standardmäßige geschirmte Twisted-Pair-Verkabelung (STP) der Kategorie 5e für Industrial Ethernet oder höher mit industriellen RJ45-Steckverbindern, um elektromagnetische Störungen zu verhindern.
Richtlinien für die Feldinstallation
Für die Montage des CI871 muss das Modul fest auf die AC-800M-CEX-Bus-Grundplatteneinheit aufgesetzt werden, bis die seitlichen Halteverriegelungen einrasten. Vergewissern Sie sich vor der Anwendung mechanischer Kraft, dass die mechanischen Codierstifte der Grundplatte korrekt auf die Modulbuchse ausgerichtet sind. Führen Sie alle Schirmungen der Ethernet-Kabel durch spezielle Erdungsklemmen nahe der Gehäuseeinführung und stellen Sie eine durchgängige 360-Grad-Schirmanbindung sicher, um hochfrequente Störungen von den internen Logikkomponenten wegzuleiten. Sorgen Sie oberhalb und unterhalb des Modulgehäuses für mindestens 50 mm vertikalen Belüftungsraum, damit die natürliche Konvektionskühlung im Schaltschrank gewährleistet ist.
