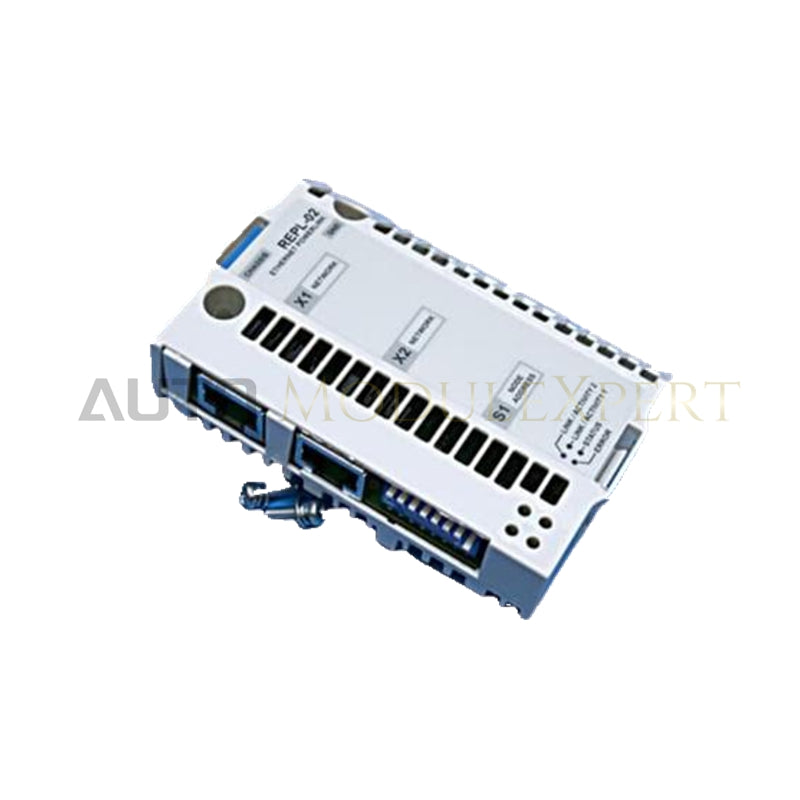

ABB REPL-02 Ethernet-POWERLINK-Adaptermodul
Das ABB REPL-02, auch als REPL-02 Ethernet-POWERLINK-Adaptermodul katalogisiert, dient als dedizierte Hardwarekomponente zur Überwachung des Antriebsstatus, zur Ausführung von Befehlen und zum Echtzeit-Feldbusdatenaustausch innerhalb der Antriebsplattformen ACS550, ACH550 und ACS800.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | REPL-02 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0.16 kg |
| Abmessungen | 14 cm x 10 cm x 4.5 cm |
| Betriebstemperatur | -10 Grad C bis +55 Grad C |
| Leistungsaufnahme | Versorgung über den Optionsadapter-Steckplatz des Antriebs (interner 5-VDC-Bus) |
| Produkttyp | Ethernet-POWERLINK-Feldbus-Adaptermodul |
| Basismodell | REPL-02 |
| Netzwerkprotokoll | Ethernet POWERLINK |
| Netzwerkrolle | Gesteuerter Knoten |
| Geräteprofile | CANopen DSP 402 und ABB-Drives-Profil |
| Physische Anschlüsse | Ethernet-Anschlüsse X1 und X2 (RJ45-Schnittstelle) |
| Adressierung | Auswahl der Hardware-Knotenadresse über DIP-Schalter |
| Kompatible Antriebe | Ausgewählte ABB-Serien ACS550, ACH550 und ACS800 |
Deterministische Industrienetzwerke und Firmware-Integration
Das Adaptermodul kommuniziert über die Rückwandplatine des Optionssteckplatzes mit der Antriebssteuerplatine und ordnet Antriebssteuerwörter, Referenzwerte und Diagnose-Statusbytes direkt der Nutzlast des Ethernet-POWERLINK-Netzwerks zu. Die hohe Kommunikationsgeschwindigkeit des Rückwandbusses gewährleistet eine Synchronisierung im Mikrosekundenbereich zwischen dem Netzwerk-Master und den PWM-Algorithmen des Antriebs sowohl beim CANopen-DSP-402- als auch beim ABB-Drives-Kommunikationsprofil. Aktive Schaltungspfade gewährleisten eine strikte Firmware-Flash-Kompatibilität mit der Zielsoftware der Antriebssteuerung und ermöglichen die direkte Knotenkonfiguration über Parameter des Antriebsbedienfelds und standardmäßige XDD-Gerätebeschreibungsdateien. Eine interne galvanische Trennung schützt den Transceiver der Ethernet-Physikalischen Schicht vor hochspannungsbedingten Schaltstörungen des Motorantriebs.
Häufig gestellte Fragen
F: Wie wird die Adresse des gesteuerten Ethernet-POWERLINK-Knotens am Modul konfiguriert?
A: Techniker stellen die physische Adresse des gesteuerten Knotens direkt an der Hardware über das integrierte DIP-Schalterfeld ein, bevor sie das Modul in das Optionschassis des Antriebs einsetzen.
F: Kann das REPL-02-Modul im laufenden Betrieb ausgetauscht werden, während der Frequenzumrichter eingeschaltet ist?
A: Nein, Techniker müssen die Hilfs- und die Hauptwechselstromversorgung des VFD trennen und warten, bis sich die Zwischenkreiskondensatoren vollständig entladen haben, bevor sie den Optionsadapter installieren oder entfernen, um Schäden an den Stiften des Rückwandsteckers zu vermeiden.
Richtlinien für die Installation vor Ort
Setzen Sie das Modul vorsichtig in den vorgesehenen Optionssteckplatz des Hostantriebs ein. Achten Sie dabei auf die korrekte Ausrichtung der Stiftleiste der Rückwandplatine, bevor Sie das Gerät fest in Position drücken. Ziehen Sie die mechanische Befestigungsschraube an, um eine zuverlässige Erdungsverbindung zwischen dem Modulgehäuse und dem Erdungsanschluss des Antriebschassis herzustellen.
Verlegen Sie industrielle, geschirmte Twisted-Pair-Netzwerkkabel (STP) der Kategorien CAT5e oder CAT6 durch separate Niederspannungs-Leitungswege und halten Sie dabei einen räumlichen Abstand zu Hochspannungs-Wechselstromeingangsleitungen und Motorkabeln ein. Erden Sie die Kabelschirmung an beiden Steckerenden durchgehend gemäß den üblichen industriellen EMV-Empfehlungen. Stellen Sie an allen externen Kabelkanalverschraubungen am Umfang des Antriebsgehäuses eine minimale Einschraubtiefe von 5 vollständigen Gewindegängen sicher.
