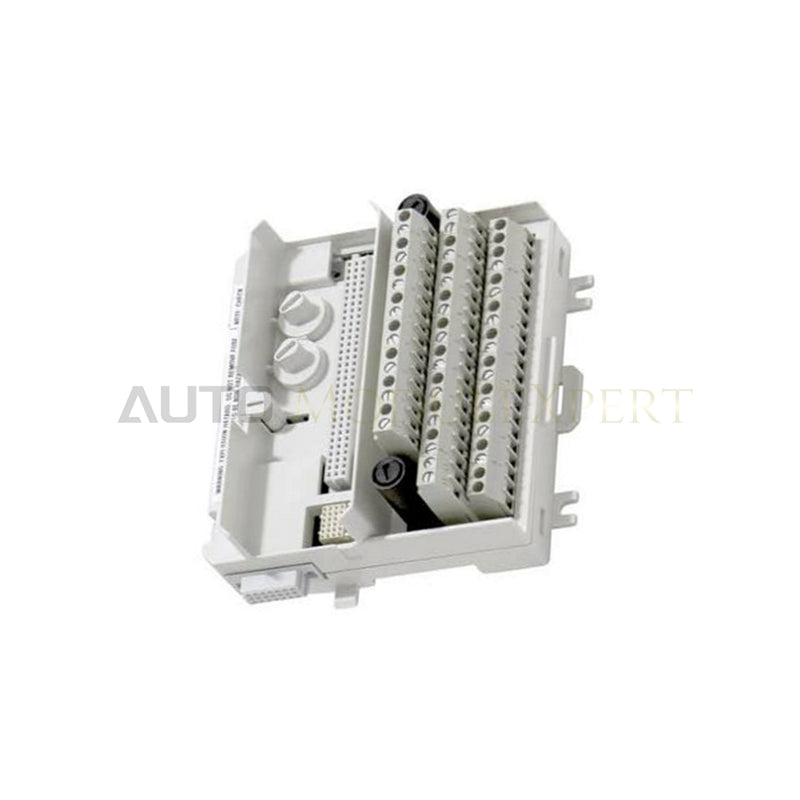

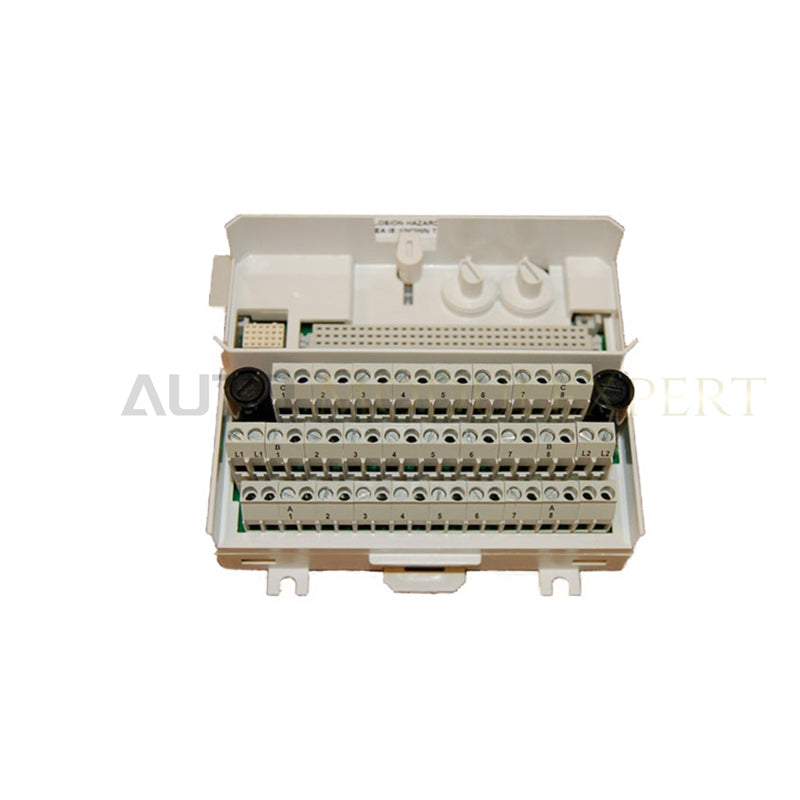

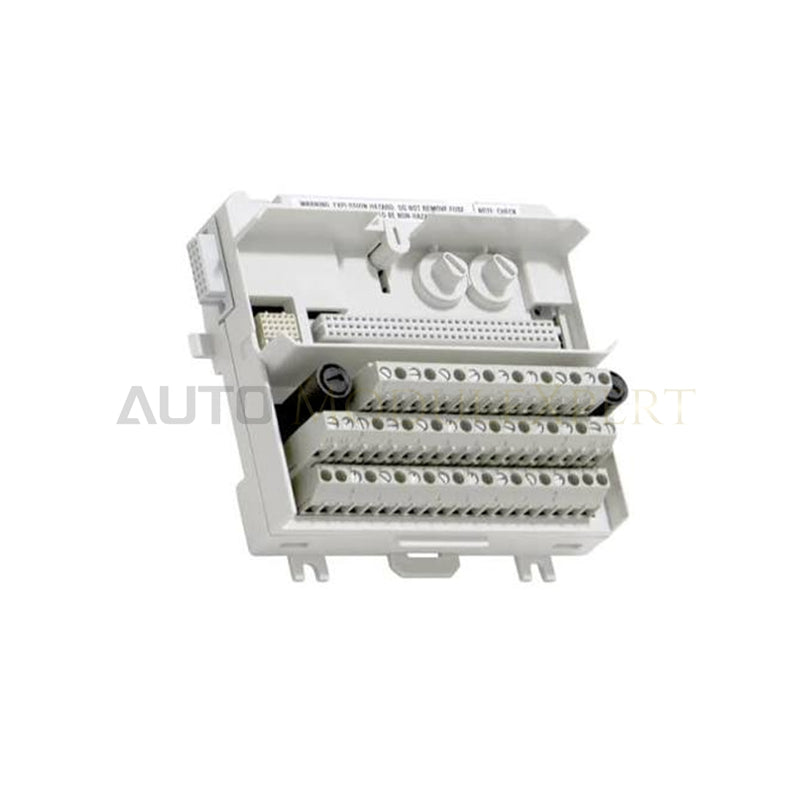

ABB TU839 3BSE046966R1 Erweiterte Modul-Abschlusseinheit

Die für den Abschluss von Feldsignalen und die Verteilung der Sensorversorgung in ABB-S800-E/A-Plattformen konfigurierte ABB TU839 (TU839 3BSE046966R1 Erweiterte Modul-Abschlusseinheit) ermöglicht die direkte physische und elektrische Ausführung. Mit Unterstützung für bis zu 8 einzeln galvanisch getrennte E/A-Kanäle mit einer Nennspannung von 250 V und 1 A pro Kanal dient diese Einheit als physische Schnittstelle für die Digitaleingangsmodule DI820, DI821 und DI825. Die Abschlusseinheit umfasst zwei einzeln galvanisch getrennte Gruppen zur Sensorstromverteilung mit 200-mA-Sicherungen, verteilt die ModuleBus-Versorgung und überträgt Positionsadresssignale an benachbarte MTUs.

Hardwarespezifikationen

Kommunikationsgeschwindigkeit des Rückwandbusses und mechanische Codierung

Die TU839 führt deterministische ModuleBus-Kommunikationsleitungen direkt über die S800-E/A-Rückwandplatine und verhindert so eine Signalverschlechterung zwischen benachbarten Abschlusseinheiten. Die integrierte Schaltung zur Positionsverschiebung überträgt Positionsadresssignale automatisch entlang der DIN-Schiene und ermöglicht eine präzise physische Zuordnung der E/A-Kanäle, ohne dass DIP-Schalter manuell konfiguriert werden müssen. Zwei mechanische Codierungsräder bieten 36 eindeutige physische Kombinationen zum Sperren inkompatibler Module und schützen die 200-mA-Sensorstromkreise sowie die Feldeingangskanäle vor einem falschen Einsetzen der Hardware.

Häufig gestellte Fragen

F: Welchen Schutz bieten die beiden integrierten Gruppen zur Verteilung der Sensorstromversorgung?

A: Die TU839 enthält zwei einzeln galvanisch getrennte Prozessstromversorgungsgruppen, die jeweils mit einer 200-mA-Sicherung ausgestattet sind. Diese Ausführung begrenzt den Kurzschlussstrom über externe Feldsensoren und verhindert, dass ein einzelner Sensorfehler die gesamte 8-Kanal-Modulbasis abschaltet.

F: Wie funktioniert die ModuleBus-Adressverschiebung beim Hinzufügen weiterer TU839-Einheiten?

A: Die interne Rückwandplatinen-Schaltung verschiebt das eingehende Positionssignal beim Durchlaufen der MTU um einen Steckplatz. Das ausgehende Signal informiert die nächste MTU auf der DIN-Schiene über ihre relative Position und automatisiert dadurch die Adresszuweisung für die Hauptsteuerung.

F: Kann die Feldverdrahtung angeschlossen bleiben, wenn die TU839 von der DIN-Schiene gelöst wird?

A: Ja. Durch Lösen der unteren, federbelasteten mechanischen Verriegelung mit einem Schlitzschraubendreher wird die Einheit von der standardmäßigen 35-mm-DIN-Schiene gelöst, sodass der Zugang möglich ist, ohne die einzelnen Leiter der Klemmenblöcke zu trennen.

Richtlinien für die Installation im Feld

1. Ausrichtung an der DIN-Schiene: Montieren Sie die TU839 auf einer standardmäßigen 35-mm-DIN-Schiene (EN 50022). Drücken Sie sie fest an, bis die mechanische Verriegelung einrastet, um mechanische Stabilität und eine durchgängige Erdung sicherzustellen.
2. Einrichtung der mechanischen Codierung: Stellen Sie die beiden mechanischen Codierungsräder mit jeweils 6 Positionen vor dem Einsetzen des Moduls entsprechend den Konfigurationsanforderungen des jeweiligen Digitaleingangsmoduls (DI820, DI821 oder DI825) ein.
3. Signal- und Stromversorgungsanschluss: Isolieren Sie die Feldleiter auf die Standardlänge ab, führen Sie die Drähte (0.2 bis 2.5 mm im Quadrat / 24 bis 14 AWG) in die vorgesehenen Schraubklemmen ein und ziehen Sie die Klemmschrauben mit einem Drehmoment von 0.5 Nm an.
4. Verdrahtung der Sensorgruppen: Schließen Sie die Stromversorgung der Feldsensoren an die vorgesehenen Klemmenpunkte der 2 Gruppen an und stellen Sie sicher, dass die externe Stromaufnahme innerhalb der Nennleistung von 200 mA pro abgesicherter Gruppe bleibt.
5. Verbindung der Rückwandplatine: Richten Sie benachbarte S800-Abschlusseinheiten auf der DIN-Schiene aus und drücken Sie sie eng zusammen, um einen zuverlässigen Kontakt der ModuleBus-Steckverbinder und eine durchgängige Buskommunikation herzustellen.
