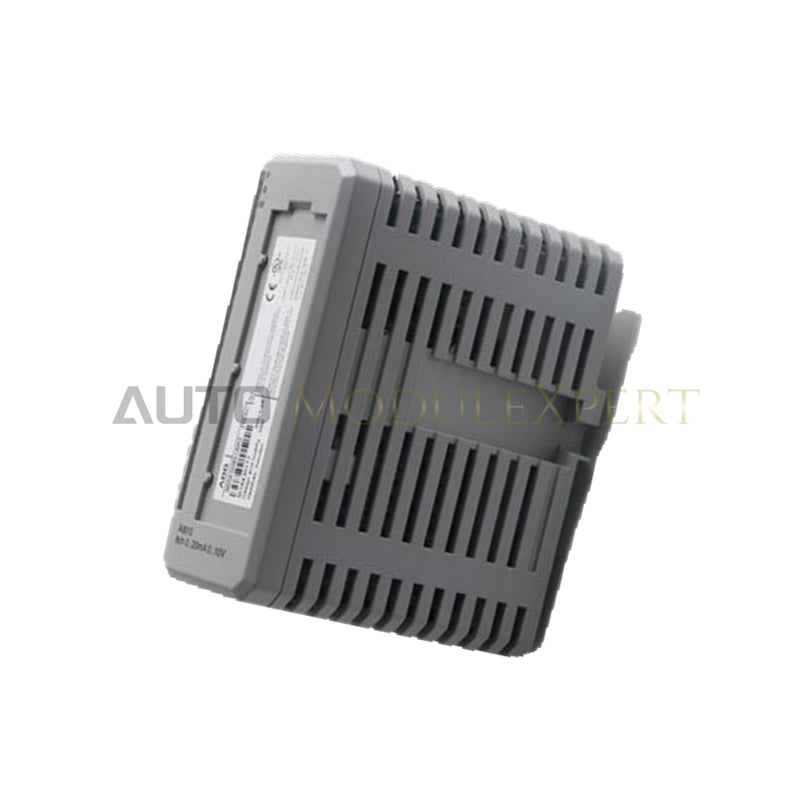

ABB AI845-eA 3BSE023675R2 Analogeingangsmodul

Das für die Erfassung analoger Signale und die HART-Durchleitung in ABB-S800-I/O-Plattformen konfigurierte ABB AI845-eA 3BSE023675R2 (AI845-eA Analogeingangsmodul) ermöglicht die direkte physikalische/elektrische Ausführung in Prozessregelkreisen. Das Modul verfügt über 8 unipolare, massebezogene Kanäle für Feldsignale von 0-20 mA, 4-20 mA, 0-5 VDC oder 1-5 VDC mit einer Auflösung von 12 Bit und einem maximalen Fehler von 0,1 %. Das Gerät kann in Einzel- oder redundanten Topologien betrieben werden und verfügt über eine kurzschlussfeste, strombegrenzte Stromversorgung für 2-Leiter- und 3-Leiter-Feldtransmitter.

Aufschlüsselung der Suffixe und Modellmatrix

Hardwarespezifikationen

Kommunikationsgeschwindigkeit des Backplane-Busses und Skalierung der I/O-Dichte

Das Modul kommuniziert über die ModuleBus-Backplane mit der zentralen Steuerung und gewährleistet dabei die Signalintegrität während der Echtzeit-Scanzyklen. Die interne Schnittstelle aktualisiert alle 8 Kanäle innerhalb eines Aktualisierungszyklus von 10 ms und ermöglicht so eine hohe Kommunikationsgeschwindigkeit des Backplane-Busses in erweiterten S800-I/O-Clustern. Bei Verwendung zusammen mit hochdichten I/O-Konfigurationen leitet die integrierte Logik digitale HART-Diagnosedaten weiter, ohne die Geschwindigkeit der analogen Schleifenumsetzung zu beeinträchtigen. Umfassende Diagnoseroutinen überwachen kontinuierlich den Zustand der Feldverdrahtung, die Integrität der Transmitter-Versorgungsschleife und die internen Kanalzustände.

Häufig gestellte Fragen

F: Wie werden die individuellen Eingangstypen der Kanäle am AI845-eA-Modul bestimmt?

A: Die Kanalmodi hängen von der ausgewählten Modulanschlusseinheit (MTU) ab. Bei Verwendung einer TU844- oder TU845-MTU kann jeder Kanal unabhängig auf Spannungs- oder Strommodus eingestellt werden. Bei Verwendung von Standard-MTUs wie TU810 oder TU830 arbeiten alle Kanäle gemeinsam entweder als Spannungseingänge oder als Stromeingänge.

F: Welche Schutzmechanismen verhindern Schäden durch Überspannung auf den Feldleitungen?

A: Jeder Eingangskreis verfügt über einen Über- und Unterspannungsschutz, der dafür ausgelegt ist, kontinuierliche Signalabweichungen von mindestens 11 VDC ohne Bauteilschäden zu verkraften. Zusätzlich verfügen die integrierten Transmitter-Stromausgänge über Strombegrenzungsschaltungen zum Schutz vor Kurzschlüssen im Feld.

Richtlinien für die Feldinstallation

Rasten Sie das AI845-eA-Modul fest auf die kompatible S800-Modulanschlusseinheit (z. B. TU810, TU844 oder TU845) ein, die auf einer standardmäßigen 35-mm-DIN-Schiene montiert ist. Stellen Sie sicher, dass die gesamte Feldverdrahtung für 2-Leiter- oder 3-Leiter-Transmitter durch verdrillte, geschirmte Kabel geführt wird, wobei der Schirmableitungsdraht am Eintrittspunkt in das Gehäuse an die dafür vorgesehene Erdungssammelschiene angeschlossen wird. Halten Sie die Feldkabellängen unter dem maximal zulässigen Wert von 600 m, um Signaldämpfung und Rauschaufnahme zu verhindern. Vergewissern Sie sich vor dem Einschalten des Moduls, dass externe 24-VDC-Transmitter-Stromversorgungen geregelt sind und über geeignete Sicherungen geführt werden.
