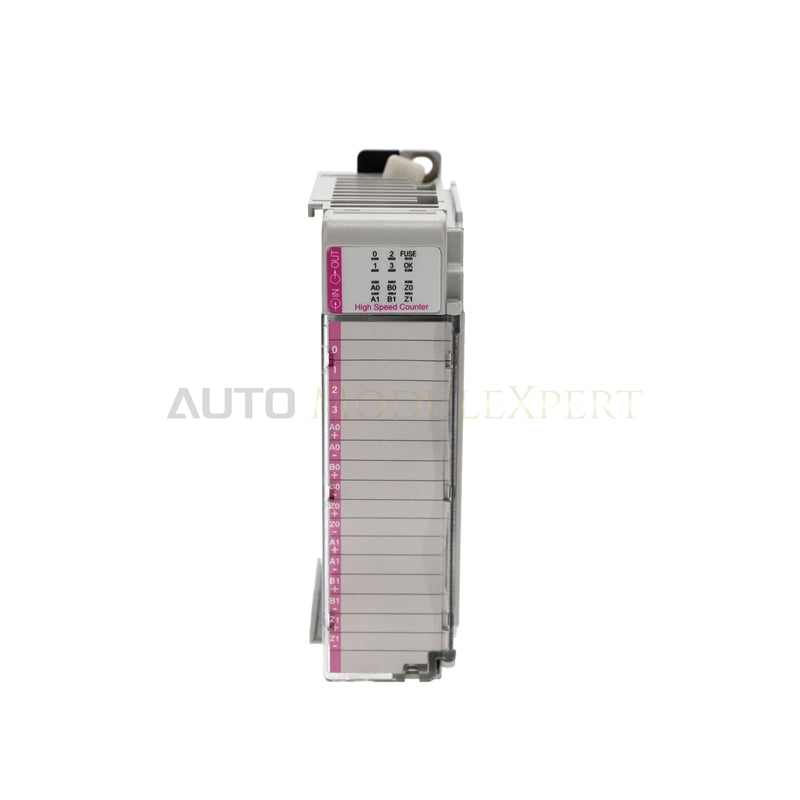

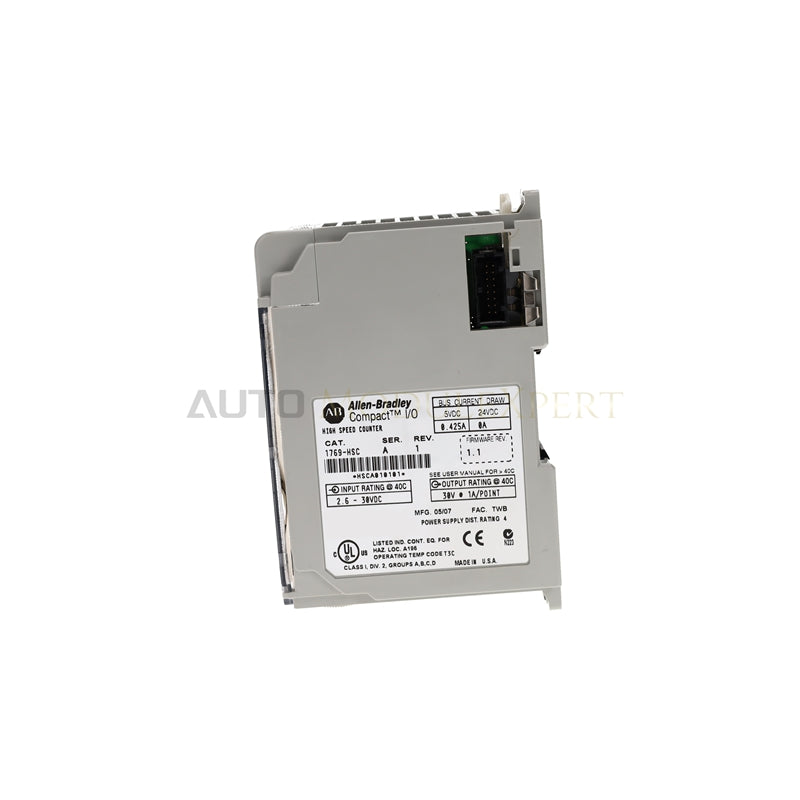

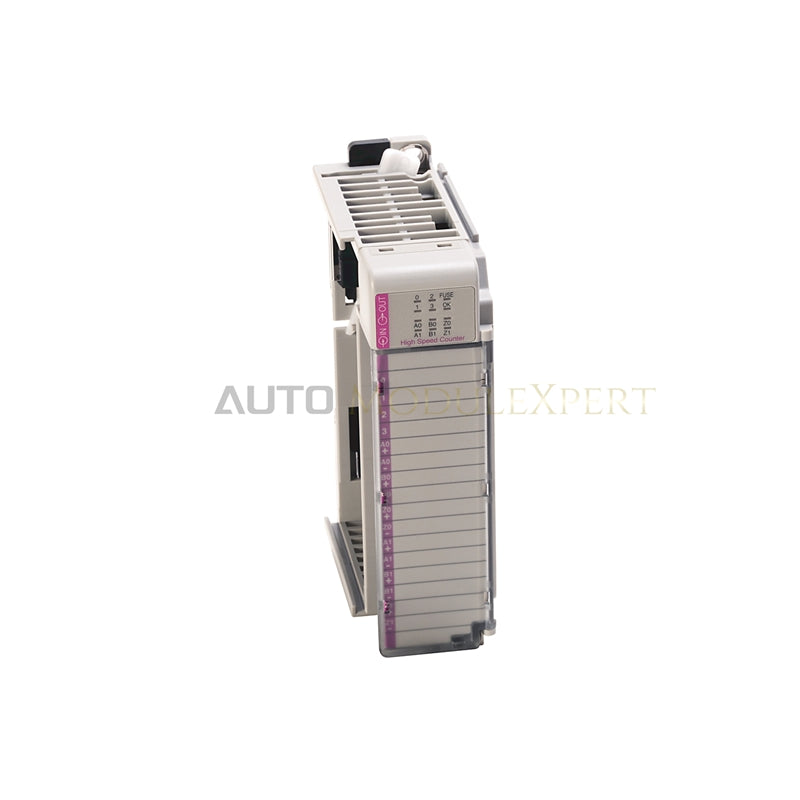

Allen-Bradley 1769-HSC CompactLogix-Zählermodul
Der Allen-Bradley 1769-HSC, auch als 1769-HSC-Zählermodul katalogisiert, ist eine spezielle Hardwarekomponente zur Hochgeschwindigkeitsimpulszählung und Verarbeitung von Encodersignalen innerhalb von CompactLogix-Steuerungsplattformen.
Aufschlüsselung der Suffixe und Modellübersicht
| Teilenummer | Hardwareversion | Eingangskonfiguration | Physische Ausgänge | Virtuelle Ausgänge | Betriebstemperaturbereich |
|---|---|---|---|---|---|
| 1769-HSC | Serie A / Serie B | 6 Differenzeingänge (2 Quadratur-ABZ oder 4 Single-Ended-Eingänge) | 4 stromliefernde Gleichspannungsausgänge | 12 Softwareausgänge | 0 bis +60 °C |
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-HSC |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,31 lbs (0,14 kg) |
| Abmessungen | Standardmäßiges CompactLogix-1769-Formfaktor |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | Versorgung über den System-Backplane-Bus |
| Eingangstyp | 6 differentielle Gleichspannungseingänge (differentielle Quadratur-ABZ-Eingänge) |
| Maximale Eingangsfrequenz | 1 MHz |
| Zählerkonfiguration | Konfigurierbar als 2 bis 4 unabhängige Hochgeschwindigkeitszähler |
| Zählerauflösung | 32 Bit |
| Physische Ausgänge | 4 stromliefernde Gleichspannungsausgänge (5 bis 30 VDC, 1 A pro Punkt) |
| Virtuelle Ausgänge | 12 softwaredefinierte Ausgänge |
| Gehäusetyp | Offene Bauweise |
| Zulassungen für das Gehäuse | Klasse I, Division 2, Gruppen A, B, C, D |
Kommunikationsgeschwindigkeit und Determinismus des Backplane-Busses
Der Allen-Bradley 1769-HSC führt Hochgeschwindigkeits-Zählerauswertungen direkt auf der lokalen Modulplatine aus, um Latenzen des System-Backplane-Busses zu umgehen. Eingangsstatusänderungen aktualisieren interne 32-Bit-Register mit Frequenzen von bis zu 1 MHz und lösen die stromliefernden physischen Ausgänge unabhängig vom Scanzyklus der Haupt-CPU aus. Die Systemintegration über CompactLogix-Backplanes nutzt deterministische EtherNet/IP- und I/O-Buszyklen zur Übertragung von Prozesswerten, während die Kompatibilität des Firmware-Flashs vorhersehbare Datenaustausche bei der Skalierung von I/O-Systemen mit hoher Dichte gewährleistet.
Häufig gestellte Fragen
F: Wie führen die stromliefernden physischen Ausgänge Logik aus, ohne auf den Controller-Scanzyklus zu warten?
A: Der integrierte Mikroprozessor vergleicht Echtzeitwerte der 32-Bit-Zähler direkt mit voreingestellten Schwellenwerttabellen, die auf der Karte gespeichert sind, und schaltet die 4 stromliefernden physischen Ausgänge mit Ausführungszeiten im Submillisekundenbereich unabhängig von der Abfrage der Backplane-Kommunikation.
F: Können Single-Ended-Impulsgeber an die Differenzeingangskanäle angeschlossen werden?
A: Ja, die Verdrahtungskonfigurationen unterstützen sowohl differentielle ABZ-Encodersignale als auch Single-Ended-Impulseingangsgeräte, indem die negative Eingangsklemme per Brücke mit dem gemeinsamen Rückleiter verbunden wird. Single-Ended-Signale verringern jedoch die maximalen Betriebsreserven gegen Störungen.
Richtlinien für die Installation vor Ort
Montieren Sie das Modul auf einer Standard-DIN-Schiene oder direkt an einer Schaltschrankmontageplatte innerhalb der CompactLogix-Rackstruktur. Schalten Sie die Stromversorgung der System-Backplane aus, bevor Sie die Karte in Position schieben und den Bushebelverschluss schließen. Führen Sie alle Leitungen für Hochgeschwindigkeitsencoder und Zählereingänge durch geerdete, geschirmte Twisted-Pair-Kabel und halten Sie die Impulssignalleiter von Wechselstromleitungen und leistungsstarken Motorantrieben getrennt. Erden Sie die Kabelschirme an einer einzigen zentralen Sammelschiene, um die Signalintegrität zu erhalten und Störungen durch Erdschleifen an den Differenzkanälen zu vermeiden.
