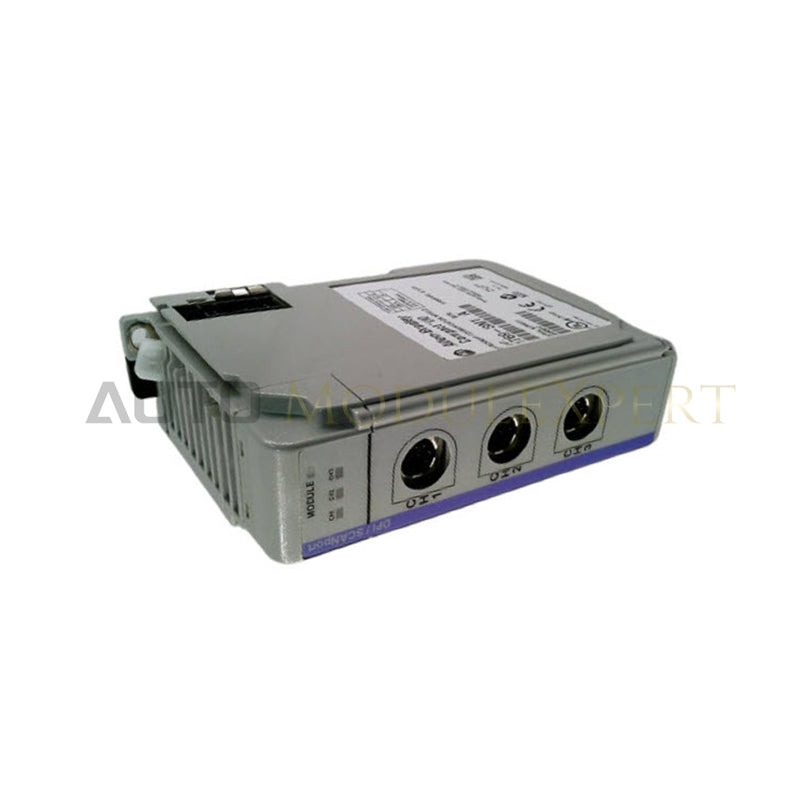

Allen-Bradley 1769-SM1 CompactLogix DPI/SCANport-Modul
Das für die direkte Antriebskommunikation und die Ausführung von Einachsenpositionierungen in CompactLogix- und MicroLogix-1500-Systemen konfigurierte Allen-Bradley 1769-SM1 (1769-SM1 DPI/SCANport-Kommunikationsmodul) ermöglicht die direkte physische/elektrische Ausführung über Compact-I/O-Rückwandplatinen. Das Modul stellt eine dedizierte Gateway-Schnittstelle bereit, über die PowerFlex-Frequenzumrichter der 7er-Klasse, digitale Geräte und Bewegungsperipheriegeräte direkt mit der Controller-Architektur verbunden werden können, ohne dass externe Hardware zur Protokollübersetzung erforderlich ist.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-SM1 |
| Marke | Allen-Bradley |
| Herkunft | USA |
| Gewicht | 0,68 kg (1,50 lbs) |
| Abmessungen | 237,5 x 183,0 x 55,0 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 280 mA bei 5 VDC, 60 mA bei 12 VDC |
| Modultyp | DPI/SCANport-Spezialkommunikationsmodul |
| Kompatible Hosts | CompactLogix- und MicroLogix-1500-Systemcontroller |
| Antriebsunterstützung | PowerFlex-Antriebe der 7er-Klasse, SCANport-fähige Geräte |
| Kommunikationsgeschwindigkeit | Automatische Baudratenerkennung bei 125 kbit/s oder 500 kbit/s |
| Entfernungsangabe zur Stromversorgung | 8 Module |
| Größe eindrähtiger Leiter | 22 bis 14 AWG Kupfer (für 90 °C ausgelegt) |
| Größe mehrdrähtiger Leiter | 22 bis 16 AWG Kupfer (für 90 °C ausgelegt) |
Integration in industrielle Steuerungs- und Antriebssysteme
Das Modul nutzt die hohe Geschwindigkeit der Rückwandbuskommunikation, um eine deterministische Synchronisierung zwischen der Controller-Logik und den angeschlossenen Antriebsperipheriegeräten zu ermöglichen. Die integrierte Skalierung der I/O-Dichte erlaubt es Steuerungsarchitekturen, Antriebsparameter effizient in Controller-Datentabellen zu integrieren, ohne die Systemverarbeitungszyklen zu überlasten. Die automatische Kompatibilitätsprüfung beim Firmware-Flash stellt sicher, dass das Modul für die angeschlossenen Kanäle die korrekten Baudratenparameter aushandelt, wodurch die Beschädigung von Datenpaketen verhindert und die Ausführung der Echtzeitregelkreise aufrechterhalten wird.
Häufig gestellte Fragen
F: Unterstützt das Modul das Entfernen und Einsetzen unter Spannung (RIUP) während des laufenden Betriebs?
A: Nein, der 1769-SM1 unterstützt keine RIUP-Funktion. Das Entfernen oder Einsetzen dieses Moduls bei eingeschalteter Stromversorgung der CompactLogix-Rückwandplatine verursacht Fehler auf dem Rückwandbus und kann die Elektronik des Moduls dauerhaft beschädigen.
F: Wie wird die maximale Entfernungsangabe zur Stromversorgung für diese Karte berechnet?
A: Für das Modul gilt eine Entfernungsangabe zur Stromversorgung von 8. Es muss innerhalb von 8 Modulsteckplätzen einer 1769-Systemstromversorgung installiert werden, um einen übermäßigen Spannungsabfall entlang der Stromversorgungsschiene der Rückwandplatine zu verhindern.
Richtlinien für die Installation vor Ort
Befestigen Sie das Modul sicher an einer standardmäßigen DIN-Schiene oder an einer Schalttafel, indem Sie die integrierten Montagefüße verwenden. Stellen Sie vor dem Wiederherstellen der Betriebsspannung sicher, dass die Gesamtstromaufnahme an den 5-VDC- und 12-VDC-Rückwandbusleitungen innerhalb des Leistungsbudgets der Stromversorgung liegt. Verwenden Sie zum Verdrahten der Klemmen eindrähtigen (22 bis 14 AWG) oder mehrdrähtigen (22 bis 16 AWG) Kupferdraht, der für mindestens 90 °C ausgelegt ist. Verlegen Sie die Kommunikationsleitungen mit Abstand zu Hochspannungsleitungen von Wechselstrommotoren, um elektromagnetische Störungen zu vermeiden. Sorgen Sie für eine einpunktige Schirmerdung am Gehäuseeintritt, um die Signalintegrität über alle angeschlossenen DPI- oder SCANport-Kanäle hinweg zu erhalten.
