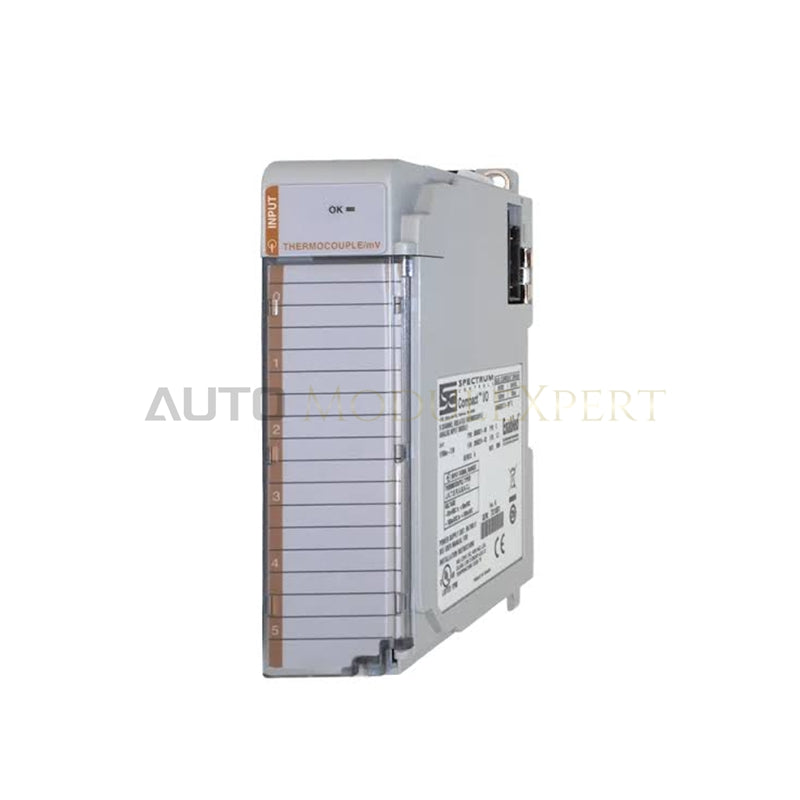

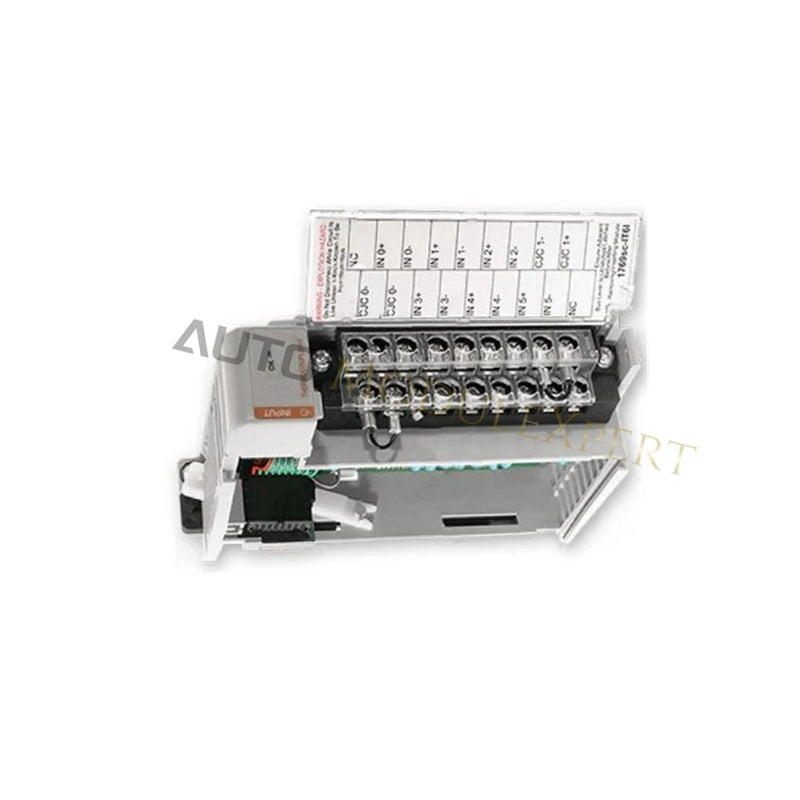

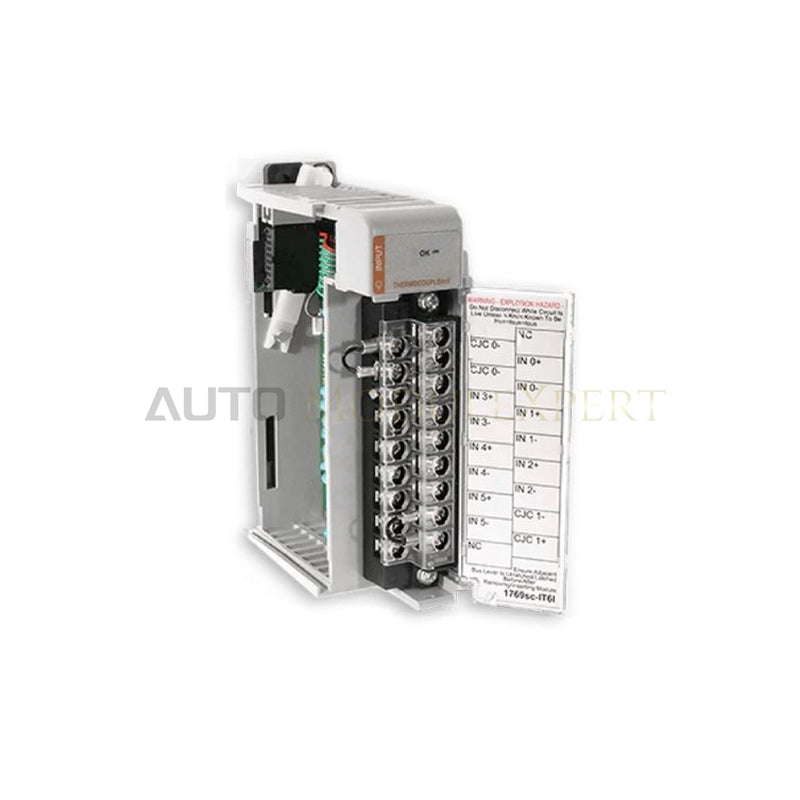

ALLEN BRADLEY 1769sc-IT6I CompactLogix-Thermoelementmodul
Der ALLEN BRADLEY 1769sc-IT6I, auch als isoliertes Temperatureingangsmodul 1769sc-IT6I katalogisiert, ist eine dedizierte Hardwarekomponente zur hochauflösenden Temperaturerfassung in CompactLogix- und MicroLogix-1500-Systemen. Das Modul verfügt über 6 galvanisch voneinander getrennte Kanäle und verarbeitet Millivolt- und Thermoelementsignale der Typen J, K, T, E, R, B, S, N, C und L. Das Gerät wandelt niedrigpegelige Sensorspannungen in 16-Bit-Digitalwerte um und bietet dabei eine galvanische Isolation zwischen den Kanälen sowie zwischen Feld und Rückwandplatine, um Gleichtaktstörungen durch Erdschleifen zu unterdrücken.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769sc-IT6I |
| Marke | ALLEN BRADLEY |
| Herkunft | USA |
| Gewicht | 0,34 kg |
| Abmessungen | 118 x 35 x 87 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 3,5 W Wärmeabgabe |
| Anzahl der Eingänge | 6 individuell isolierte TC-/mV-Kanäle |
| Auflösung | 16 Bit |
| Eingangsspannungsbereich | +/-50 mV, +/-100 mV |
| Isolationsspannung | 125 VAC dauerhaft (zwischen Kanälen sowie zwischen Feld und Rückwandplatine) |
| Eingangs-Überspannungsschutz | +/-35 VDC dauerhaft |
| Stromaufnahme an der Rückwandplatine | 150 mA bei 5 VDC / 35 mA bei 24 VDC |
Deterministische Netzwerkintegration und Skalierung der E/A-Dichte
Das 1769sc-IT6I überträgt digitalisierte Temperaturdaten über die CompactLogix-Rückwandplatine und erhöht die Eingangsdichte bei gleichbleibendem deterministischem EtherNet/IP-Netzwerktiming. Konfigurierbare Softwarefiltereinstellungen von 4,17 Hz bis 470 Hz ermöglichen es Ingenieuren, die Störunterdrückung gegenüber den Kanalaktualisierungszeiten zwischen 0,006 s und 0,244 s abzuwägen. Die umfassende Firmware-Flash-Kompatibilität mit Studio 5000- und RSLogix-Umgebungen gewährleistet nahtlose Profilaktualisierungen, eine kanalspezifische Kaltstellenkompensation (CJC) sowie eine integrierte Meldung von Unterbrechungsfehlern, ohne die Kommunikationsgeschwindigkeit des Rückwandplatinenbusses zu beeinträchtigen.
Häufig gestellte Fragen
F: Benötigt das 1769sc-IT6I externe Sensoren zur Kaltstellenkompensation?
A: Nein, das Modul verfügt direkt an der Anschlussklemmenleiste über integrierte Sensoren zur Kaltstellenkompensation (CJC), die Änderungen der Umgebungstemperatur für alle Kanäle automatisch ausgleichen.
F: Können einzelne Kanäle eines Moduls für unterschiedliche Thermoelementtypen konfiguriert werden?
A: Ja, jeder der 6 isolierten Kanäle kann über RSLogix 5000 oder Studio 5000 unabhängig für unterschiedliche Thermoelementtypen oder Millivoltbereiche (+/-50 mV und +/-100 mV) programmiert werden.
Richtlinien für die Installation vor Ort
Montieren Sie das 1769sc-IT6I direkt auf einer IEC-Standard-DIN-Schiene oder einer Schaltschrankoberfläche mithilfe der ausziehbaren Montagefüße. Stellen Sie sicher, dass die Busverriegelung mit den benachbarten 1769-E/A-Modulen einrastet, damit die Stromversorgung und Signalwege der Rückwandplatine hergestellt werden. Überprüfen Sie, dass sich das Modul innerhalb der zulässigen Entfernung zur Stromversorgung im 1769-Bank befindet.
Schließen Sie Thermoelement-Verlängerungsleitungen mit abgeschirmten, verdrillten Adernpaaren an, die für die jeweilige Sensorlegierung ausgelegt sind. Legen Sie den Gesamtkabelschirm an einem einzigen Erdungspunkt am Chassis auf, um vagabundierende Erdströme zu verhindern, und halten Sie zwischen der Thermoelement-Feldverdrahtung und Hochspannungs-Wechselstromleitungen einen physikalischen Abstand von mindestens 50 mm ein.
