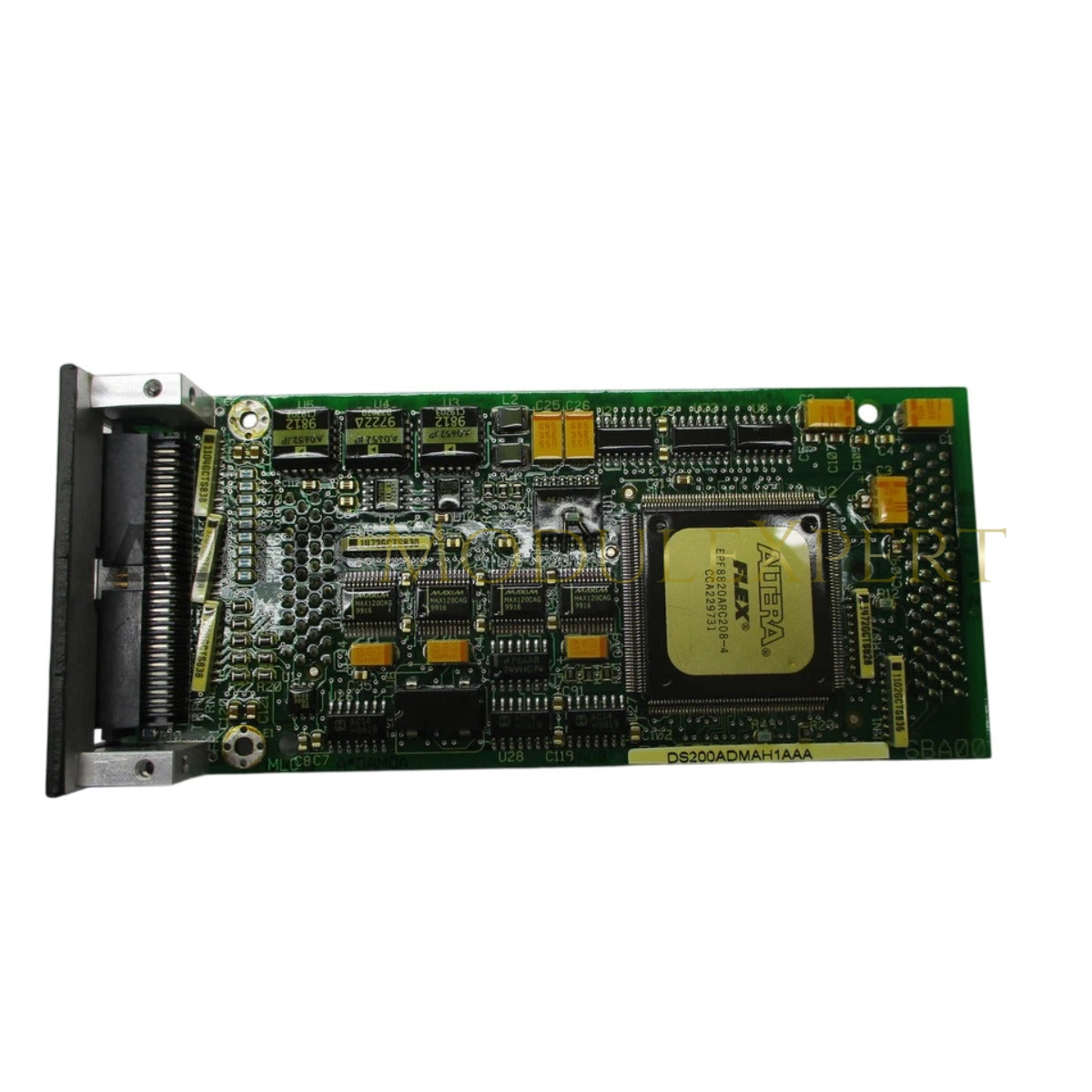

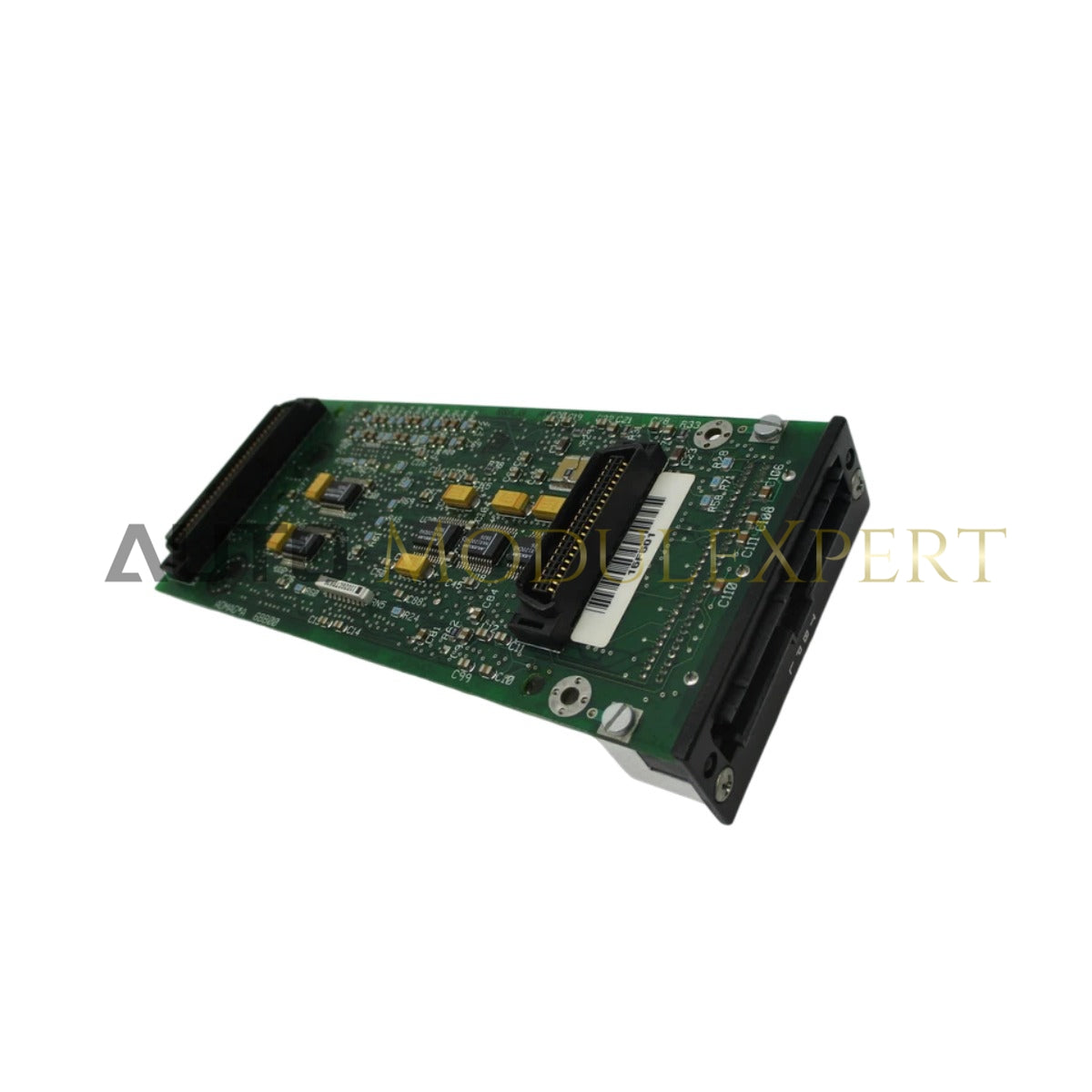

Konfiguriert für die Hochgeschwindigkeits-Signalumwandlung in Mark V-Steuerplattformen, bietet das General Electric DS200ADMAH1AAC (DS200ADMA Analog-Digital-Modul) eine direkte physikalisch/elektrische Ausführung. Diese Hardwarekomponente verarbeitet analoge Eingänge und ermöglicht die Schnittstelle zwischen Feldinstrumentierung und dem primären Backplane-Prozessorbus durch digitalisierte Signalabbildung.
Suffix-Aufschlüsselung & Modellmatrix
Die Basisbezeichnung DS200ADMA identifiziert das Modul als Analog-Digital-Schnittstellenkarte. Der spezifische Revisionssuffix H1AAC weist auf eine iterative Hardwarekonfiguration hin, die mit den Standard-Mark V-Verarbeitungsarchitekturen kompatibel ist. Für diese spezifische Modellreferenz sind keine weiteren Sub-Konfigurationsmatrizen definiert.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200ADMAH1AAC |
| Marke | General Electric |
| Herkunft | USA |
| Gewicht | 0,6 kg |
| Abmessungen | Standard Mark V Leiterplatten-Fußabdruck |
| Betriebstemperatur | -20 °C bis +60 °C |
| Stromverbrauch | 5 VDC nominal (Backplane-gespeist) |
| Signalumwandlung | Analog-zu-Digital (A/D) |
Firmware-Flash-Kompatibilität und Bus-Kommunikation
Das DS200ADMAH1AAC integriert sich über eine dedizierte VME-ähnliche Schnittstelle mit dem Mark V-Backplane, um eine deterministische Kommunikationsgeschwindigkeit zu gewährleisten. Die Firmware-Flash-Kompatibilität wird über den primären Systemprozessor verwaltet; Benutzer müssen sicherstellen, dass die Schnittstellenmodul-Revision mit den installierten Backplane-Bus-Kommunikationstreibern übereinstimmt, um Paket-Synchronisationsfehler zu vermeiden. Das Modul verwendet interne Pufferung, um den Signal-Durchsatz zu optimieren und Datenengpässe bei hochdichtem Eingangspolling zu verhindern, wie sie häufig in der Gas-Turbinensteuerung auftreten.
Häufig gestellte Fragen
F: Kann dieses Modul bei eingeschaltetem Steuerungsschrank ausgetauscht werden?
A: Nein. Die Mark V-Architektur unterstützt kein Ein- oder Ausstecken von Modulen im laufenden Betrieb. Die Stromversorgung muss vom VME-Backplane getrennt werden, um elektrische Fehlerzustände oder Schäden an den Backplane-Kantensteckern zu vermeiden.
F: Wie wird das Modul während des Betriebs mit Strom versorgt?
A: Das Modul bezieht die Betriebsenergie direkt vom System-Backplane-Bus. Für die interne Logikschaltung des Moduls ist keine externe Feldstromverkabelung erforderlich.
Feldinstallationsrichtlinien
- Schalten Sie den Mark V-Steuerschrank spannungsfrei und befolgen Sie die örtlichen Lockout-/Tagout-Verfahren, bevor Sie das Modul handhaben.
- Überprüfen Sie, dass der VME-Backplane-Steckplatz vor dem Einsetzen frei von Staub oder metallischen Partikeln ist.
- Richten Sie die Leiterplatte sorgfältig innerhalb der Kartenführungen aus und üben Sie gleichmäßigen Druck auf die Frontplatte aus, um den Backplane-Stecker zu verbinden.
- Stellen Sie sicher, dass das Modul vollständig eingesetzt ist, bis die Frontplatten-Befestigungsschrauben bündig am Gestell anliegen.
- Überprüfen Sie die Verkabelungsverbindungen der zugehörigen analogen Eingangsschleifen, um sicherzustellen, dass die Signalabschirmung an den vorgesehenen gemeinsamen Punkten geerdet ist, um elektrische Störgeräusche während der Umwandlung zu minimieren.
