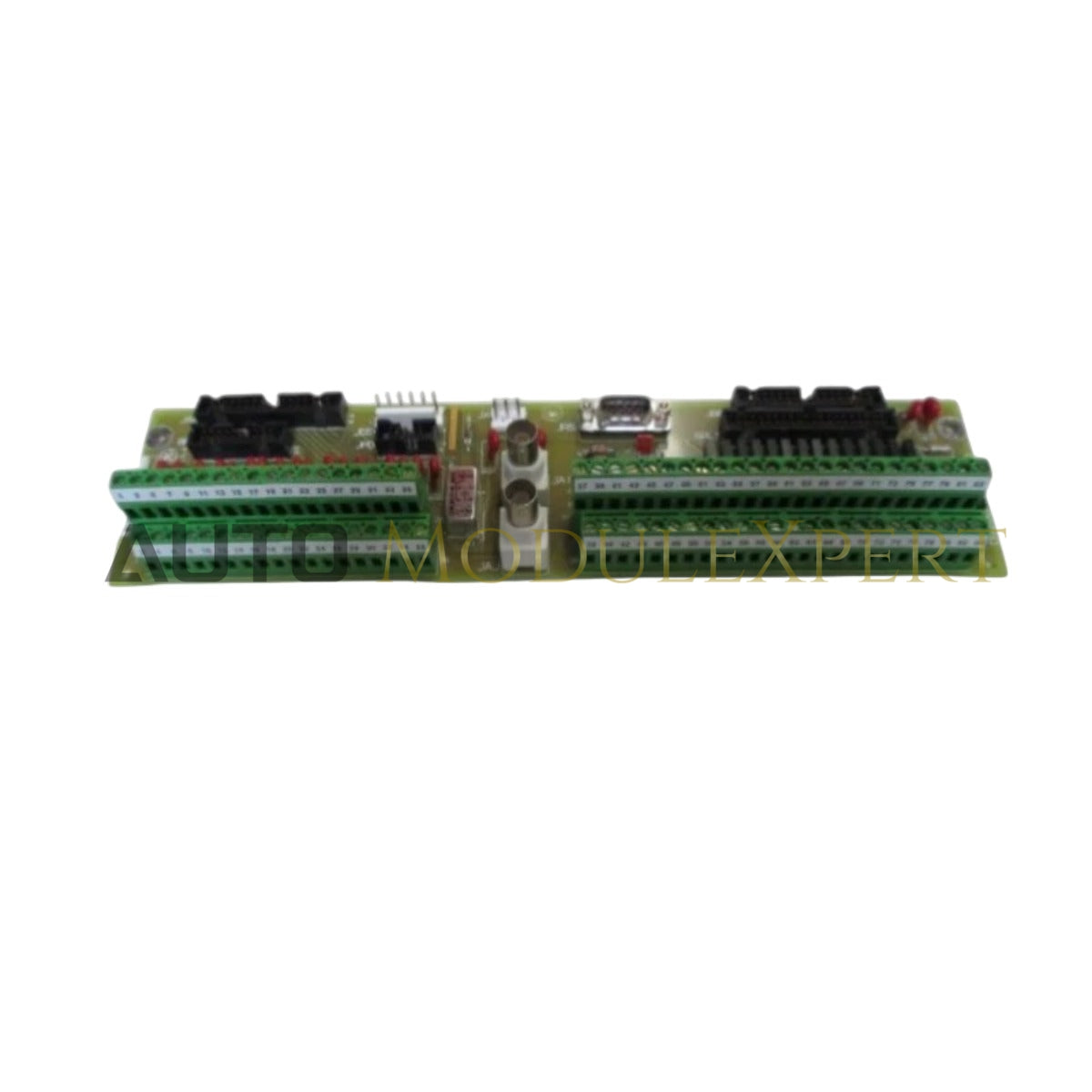

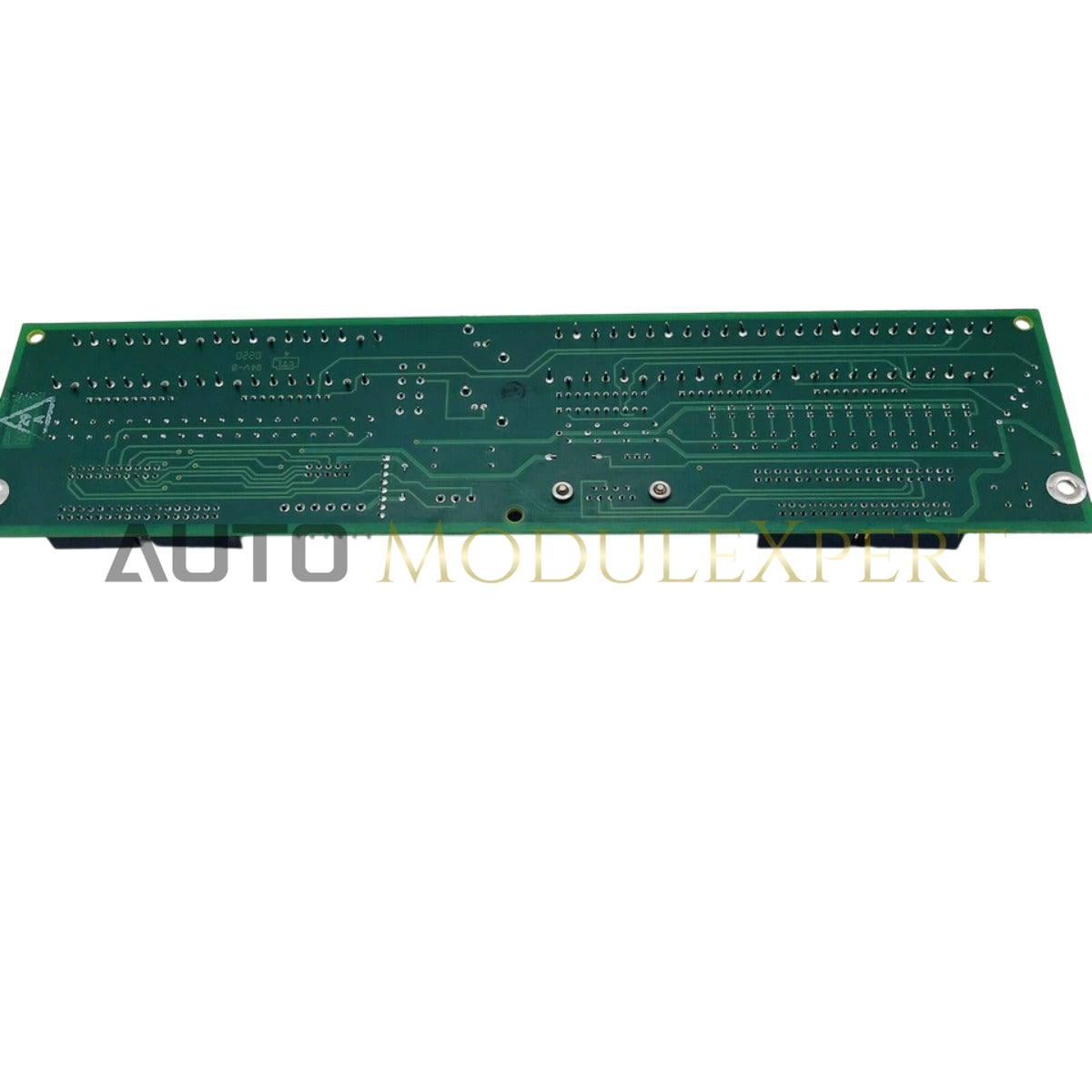

Konfiguriert für Signalaufbereitung und Abschluss in Mark V LM Turbinensteuerungssystemen, bietet das GE DS200CTBAG1A (DS200CTBAG1A Analog-Abschlussmodul) eine direkte physikalisch/elektrische Umsetzung. Diese Leiterplatte fungiert als zentrale Schnittstelle für den gemeinsamen Datenprozessor des Systems und verwaltet eingehende und ausgehende analoge Signale, um eine präzise Turbinensteuerung zu gewährleisten.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200CTBAG1A |
| Marke | General Electric |
| Herkunft | Vereinigte Staaten |
| Gewicht | 1,0 kg |
| Abmessungen | 16 cm x 16 cm x 12 cm |
| Betriebstemperatur | -28 bis 55 °C |
| Stromverbrauch | Logikpegelabhängig |
| Serie | Mark V LM |
4-20 mA HART-Schleifenprotokoll und Signalaufbereitung
Das DS200CTBAG1A-Modul ist speziell für die Verarbeitung von analogen Ein- und Ausgangssignalen ausgelegt und arbeitet hauptsächlich im Bereich von 4-20 mA. Es bietet eine wesentliche Signalaufbereitung für Wellen-Spannungs- und Wellen-Strom-Telemetrie, die für die Überwachung des mechanischen Zustands von Turbinenbaugruppen entscheidend sind. Die Platine integriert sich nahtlos in die IONET- und COREBUS-Kommunikationsschnittstellen und stellt sicher, dass Daten präzise zwischen dem R5-Kern und anderen Systemkomponenten wie den TCCA- oder QTBA-Platinen übertragen werden. Ein dediziertes Bypass-Relais ist in der Oberflächenbaugruppe eingebettet, sodass die COREBUS-Kommunikation auch bei einem lokalen Stromausfall der CTBA-Platine aktiv bleibt.
Häufig gestellte Fragen
F: Ist das DS200CTBAG1A mit Turbinensystemen außerhalb der Mark V-Serie kompatibel?
A: Nein, dieses Modul ist speziell für die GE Speedtronic Mark V LM Turbinensteuerungsarchitektur entwickelt und elektrisch nicht mit anderen Mark-Serien-Steuerplattformen kompatibel.
F: Wozu dient der RS-232 9-polige D-Sub-Anschluss auf der Platine?
A: Der serielle Onboard-Anschluss dient der TIMN-Diagnosekommunikation, die Technikern ermöglicht, Systemsignale und -status über eine externe Arbeitsstation zu überwachen.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass das Mark V Steuerungsrack spannungsfrei ist und die korrekten Lockout/Tagout-Verfahren vor der Handhabung des Moduls eingehalten werden.
- Richten Sie die Platine an den Montageöffnungen des R5-Kerns aus; verwenden Sie die werkseitig gebohrten Löcher in den Ecken für eine sichere Befestigung mit geeignetem Montagematerial.
- Überprüfen Sie, dass alle Jumper-Schalter (BJ1-BJ14) entsprechend den spezifischen Anforderungen der angeschlossenen Feldsensoren konfiguriert sind (z. B. mA-Eingang NEG zu DCOM).
- Verbinden Sie die Signalkabel mit den entsprechenden Klemmenleisten (z. B. JAA, JBB, JPD); stellen Sie sicher, dass Abschlusswiderstände an allen ungenutzten COREBUS-Anschlüssen (JAI/JAJ) installiert sind, um Signalreflexionen zu vermeiden.
- Prüfen Sie die leitfähigen, ringförmigen Montagebohrungen, um sicherzustellen, dass sie einen ordnungsgemäßen Pfad zur Gehäusemasse bieten und so Schutz gegen Oberflächenspannungen gewährleisten.
- Nach der Installation vergewissern Sie sich, dass das Bypass-Relais funktionsfähig ist und die COREBUS-Verbindung hergestellt wurde, bevor das System in den Hochleistungszustand versetzt wird.
