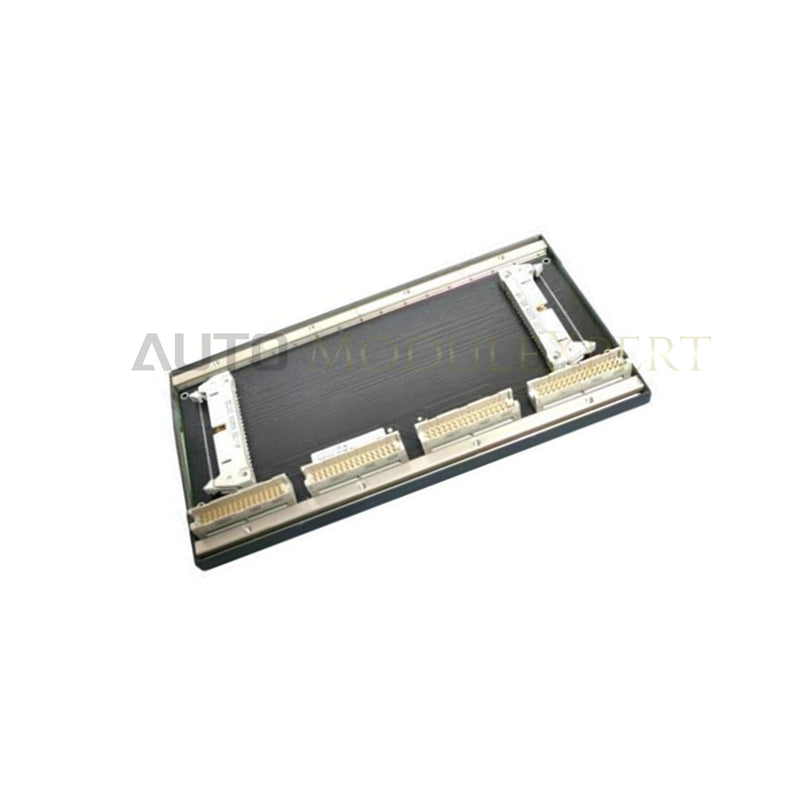

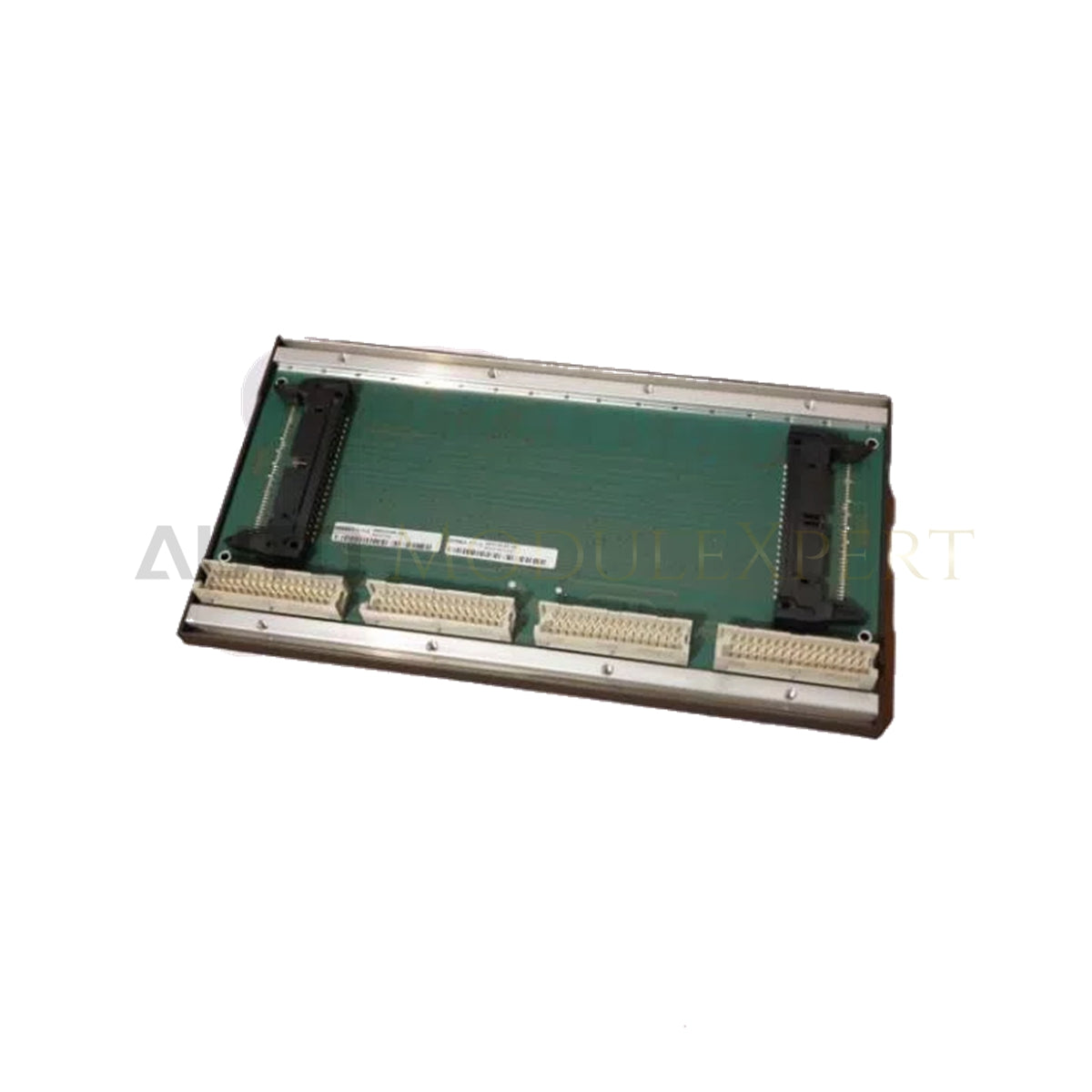

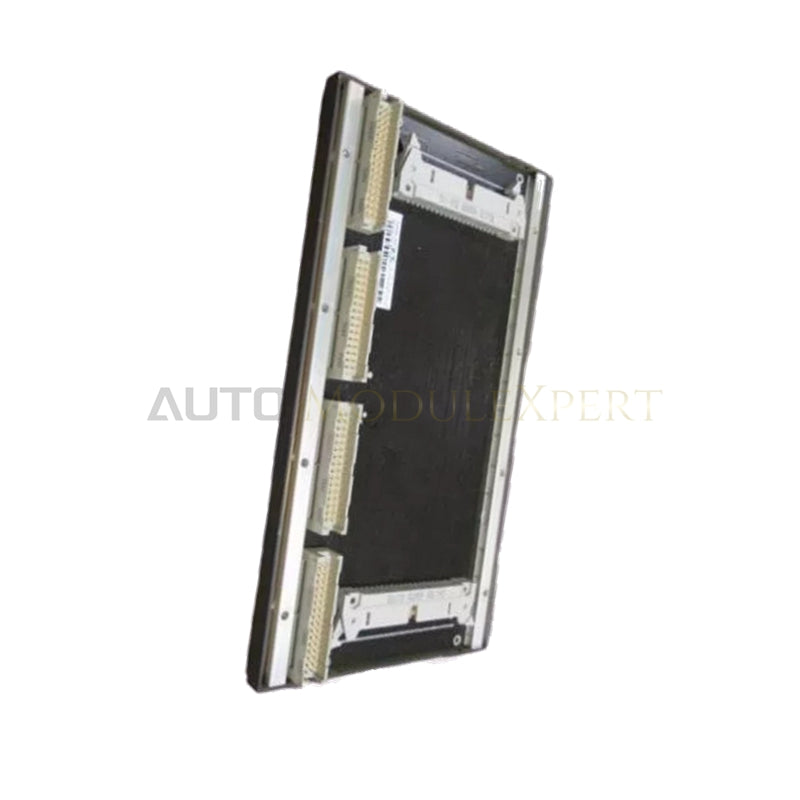

Bachmann BS204 M1/M200-Backplane-Modul

Für die Hochgeschwindigkeits-Signalweiterleitung von Modul zu Modul in Bachmann-M1-Steuerungssystemen konfiguriert, ermöglicht das Bachmann BS204 (BS204-Backplane-Modul) die direkte physische und elektrische Ausführung über verteilte industrielle Steuerungs-Backplanes. Die Hardware verbindet 4 Modulsteckplätze für M1- und M200-Steuereinheiten und ermöglicht den Echtzeitdatenaustausch über einen integrierten Hochgeschwindigkeits-Backplane-Bus. Interne Verteilerschienen stellen stabilisierte 5-VDC- und 24-VDC-Versorgungsleitungen für eingesetzte CPU- und E/A-Module bereit, während das IP20-Gehäuse mechanische Stabilität und vibrationsfeste Montage an standardmäßigen DIN-Schienen oder bei der Panelmontage gewährleistet.

Hardwarespezifikationen

Übertragungsgeschwindigkeit der Backplane-Buskommunikation und Firmwarekompatibilität

Das BS204-Backplane-Modul ermöglicht über seinen integrierten Hochgeschwindigkeits-Backplane-Bus eine deterministische Datenweiterleitung zwischen eingesetzten M1- und M200-Modulen. Die parallele Leiterbahnführung optimiert die Kommunikationsgeschwindigkeit des Backplane-Busses und eliminiert Übertragungslatenzen zwischen CPU-Prozessoren, Zählerkarten und Adaptern für die Fernkommunikation. Die Kompatibilität der System-Firmware-Flash-Speicher bleibt über alle 4 Modulpositionen hinweg erhalten und gewährleistet unabhängig von der Belegungsdichte der Steckplätze eine präzise Taktsynchronisierung und konsistente Bus-Arbitrierungszyklen.

Häufig gestellte Fragen

F: Welche grundlegenden Möglichkeiten zur Stromverteilung bieten die Backplane-Bus-Schienen?

A: Das BS204-Backplane enthält integrierte Stromschienen, die 5-VDC- und 24-VDC-Versorgung direkt vom Systemversorgungsmodul an eingesetzte CPU- und E/A-Karten verteilen. Diese passive Leiterbahnführung macht separate externe Überbrückungsleitungen zwischen benachbarten Modulsteckplätzen überflüssig.

F: Wie wirkt sich die vertikale Montage auf die Betriebstemperaturparameter des Modulträgers aus?

A: Bei vertikaler Ausrichtung verändert sich die natürliche Konvektionsströmung durch die Lüftungsöffnungen der bestückten Module. Daher sinkt die maximale Umgebungstemperatur im Betrieb von +60 °C (horizontale Anordnung) auf +55 °C, um einen Wärmestau in den eingesetzten Modulen zu verhindern.

F: Welche Montageoptionen werden für die Installation des BS204-Rahmens in einem Automatisierungsschaltschrank unterstützt?

A: Der Modulrahmen lässt sich an standardmäßigen EN-60715-DIN-Schienen einrasten oder direkt an der Schalttafel montieren. Dazu wird das Chassis mit Montageschrauben an Rückplatten in Umgebungen mit starken Vibrationen befestigt.

Richtlinien für die Installation vor Ort

Montieren Sie das BS204-Backplane-Modul an einer standardmäßigen EN-60715-DIN-Schiene oder befestigen Sie es mit geeigneten M4-Panel-Schrauben an der Rückplatte des Gehäuses. Halten Sie oberhalb und unterhalb der Baugruppe einen vertikalen Mindestabstand von 50 mm ein, damit die Luft ungehindert an den angeschlossenen Modulen entlangströmen kann. Verbinden Sie die Erdungslasche des Backplanes direkt über ein niederimpedantes Kupferband mit der zentralen Erdungsschiene des Schaltschranks, um eine ordnungsgemäße Funktionserdung herzustellen.

Stellen Sie sicher, dass sämtliche Systemversorgungseinspeisungen ausgeschaltet sind, bevor Sie Prozessoreinheiten, Netzteile oder E/A-Module in die Backplane-Steckplätze einsetzen oder daraus entfernen. Richten Sie die Modulsteckverbinder gerade an den Führungen des Backplanes aus und drücken Sie sie fest hinein, bis der Verriegelungsmechanismus einrastet. Vergewissern Sie sich, dass alle Schirmanschlusspunkte einen festen mechanischen Kontakt mit dem leitfähigen Rahmen des Backplanes haben, um die Backplane-Bussignale gegen industrielle elektromagnetische Störungen abzuschirmen.
