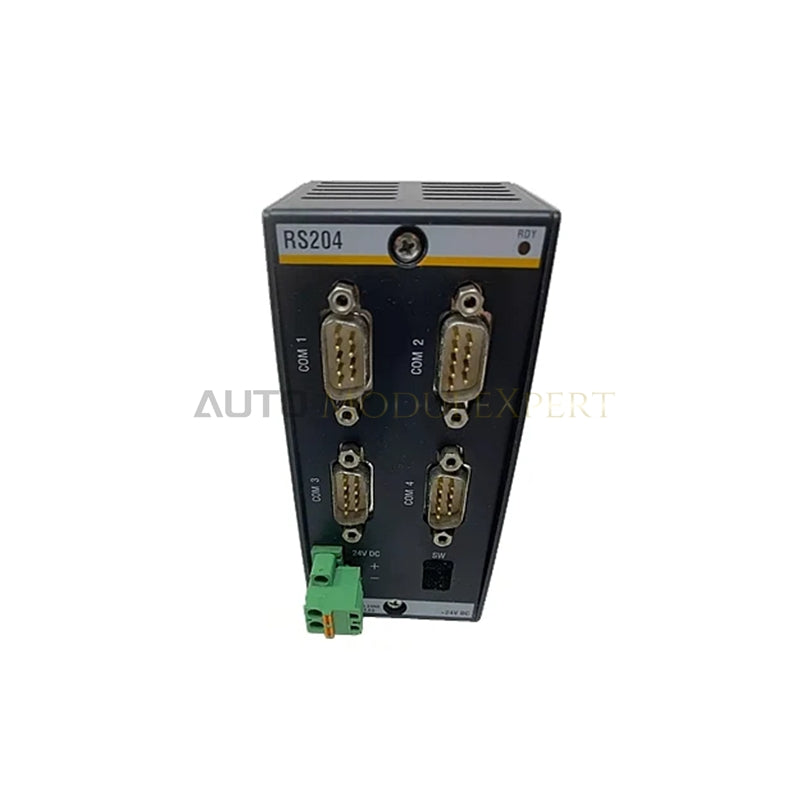

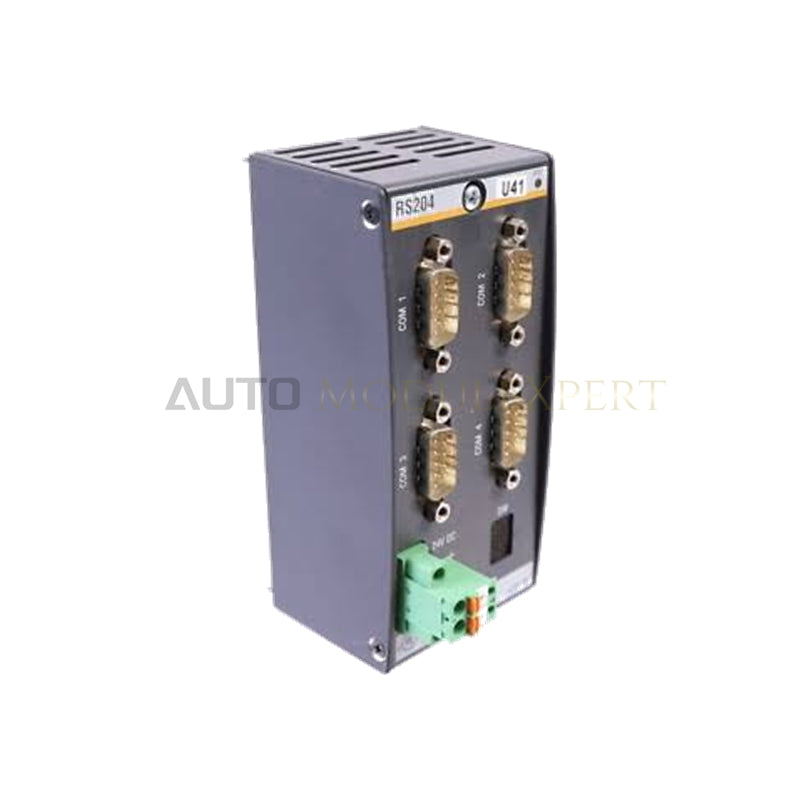

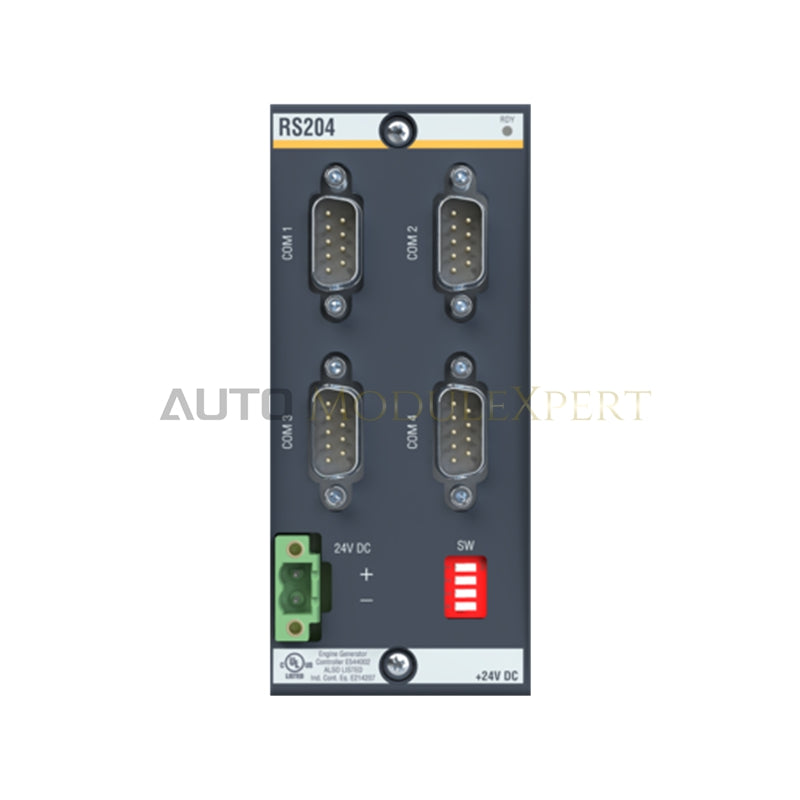

Bachmann RS204 Serialschnittstellenmodul

Das Bachmann RS204, auch als RS204-Serialschnittstellenmodul katalogisiert, dient als dedizierte Hardwarekomponente zur asynchronen seriellen Datenerfassung innerhalb der M200-Controller-Rückwandplatine.

Hardwarespezifikationen

Übertragungsgeschwindigkeit der Rückwandbuskommunikation

Das RS204 ist direkt in die Rückwandbusarchitektur Bachmann M200 integriert und ermöglicht serielle Hochgeschwindigkeitsdatenübertragungen. Ingenieure konfigurieren das Modul per Software zur Auswahl bestimmter Protokollstandards, sodass gemischte RS232-, RS422- und RS485-Konfigurationen auf einem einzigen Modul möglich sind. Der 128-Byte-FIFO-Puffer pro Port steuert den Datenfluss, während die automatische Flusskontrolle selbstständig Handshake-Signale ausführt, um Pufferüberläufe zu verhindern. Diese deterministische Rückwandbuskommunikation unterstützt Baudraten von bis zu 1,5 MBaud für RS422- und RS485-Verbindungen und gewährleistet einen Datenaustausch mit geringer Latenz zwischen dem M1/M200-Controller und externen Feldgeräten wie Barcodescannern, HMIs, Waagen und älteren Modems.

Häufig gestellte Fragen

F: Kann ich verschiedene serielle Protokolle auf demselben RS204-Modul mischen?
A: Ja. Jeder der vier Ports arbeitet unabhängig. Sie konfigurieren den Protokollstandard (RS232, RS422 oder RS485) per Software, sodass beliebige Protokollkombinationen über die vier Kanäle eines einzigen Moduls möglich sind.

F: Wie wird der Abschlusswiderstand bei RS422- und RS485-Verbindungen verwaltet?
A: Das Modul verfügt für die Betriebsarten RS422 und RS485 über integrierte Abschlusswiderstände. Sie schalten diese Widerstände physisch über den am Modul befindlichen DIP-Schalter zu oder ab, sodass am Modulstandort keine externen Abschlusskomponenten erforderlich sind.

F: Wie hoch ist die galvanische Trennung zwischen den Kanälen?
A: Das Modul bietet eine galvanische Trennung von 500 V zwischen dem Systembus und jeder einzelnen Schnittstelle sowie zwischen den einzelnen Schnittstellen untereinander. Dadurch werden Erdschleifen verhindert und die M200-Rückwandplatine vor Spannungstransienten auf der Feldverdrahtung geschützt.

Richtlinien für die Installation im Feld

1. Überprüfung der Stromversorgung: Vergewissern Sie sich vor dem Einsetzen des Moduls in die M200-Rückwandplatine, dass die externe 24-VDC-Versorgung innerhalb des Bereichs von 18 VDC bis 34 VDC liegt. Das Modul benötigt bei 24 VDC etwa 120 mA.
2. Konfiguration der Terminierung: Suchen Sie vor der Verdrahtung von RS422- oder RS485-Multidrop-Netzwerken den DIP-Schalter am RS204-Modul. Stellen Sie den Schalter auf ON, um die integrierten Abschlusswiderstände an den physischen Enden des Busses zuzuschalten. Lassen Sie den Schalter bei Punkt-zu-Punkt-Verbindungen oder Zwischenknoten auf OFF.
3. Schirmerdung: Verlegen Sie serielle Kommunikationskabel fern von Hochspannungsleitungen. Schließen Sie den Kabelschirm am Klemmenblock KZ 51/02 B über den kürzestmöglichen Weg an, um die Signalintegrität zu gewährleisten und die Anforderungen der IEC 60664-1, Verschmutzungsgrad 2, einzuhalten.
4. Umgebungsgrenzen: Stellen Sie sicher, dass die Umgebungstemperatur im Schaltschrank bei Standardgeräten zwischen -30 °C und +60 °C liegt. Wenn das Gerät in Umgebungen mit kondensierender Feuchtigkeit betrieben wird, prüfen Sie, ob das installierte Modul die Bezeichnung RS204 CC ColdClimate trägt.
5. Softwarekonfiguration: Öffnen Sie nach der mechanischen Installation Bachmann SolutionCenter oder den Device Manager, um jedem einzelnen Kanal vor der Inbetriebnahme der seriellen Verbindung das jeweilige Protokoll (RS232, RS422, RS485) und die Baudrate zuzuweisen.
