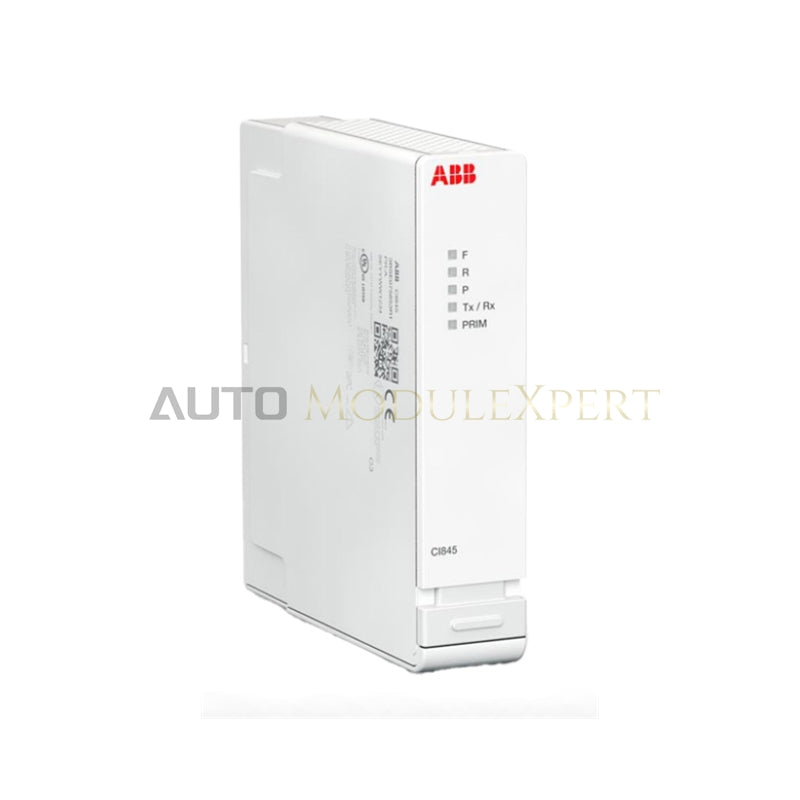

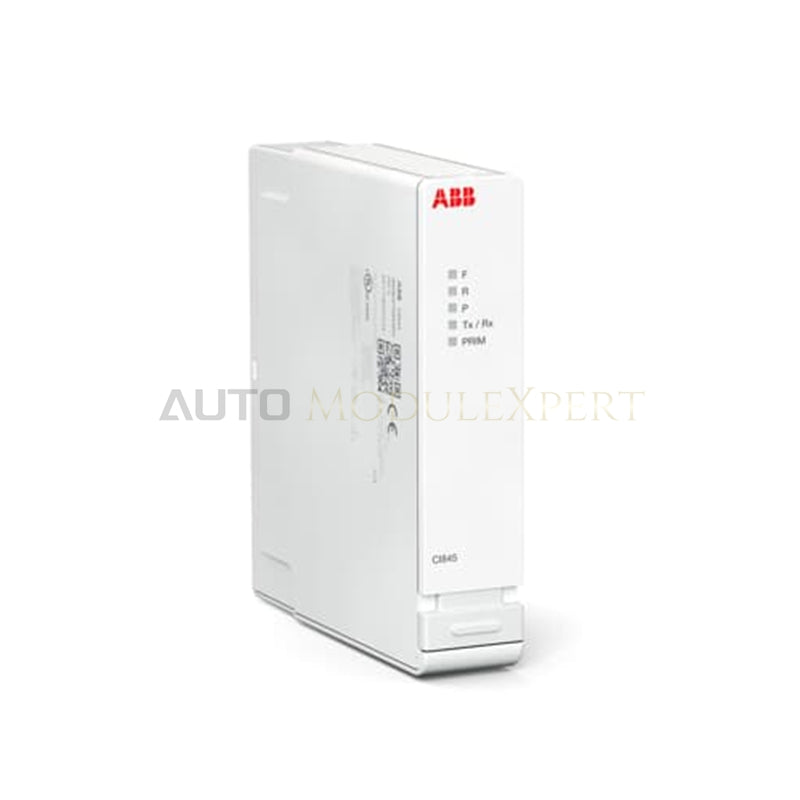

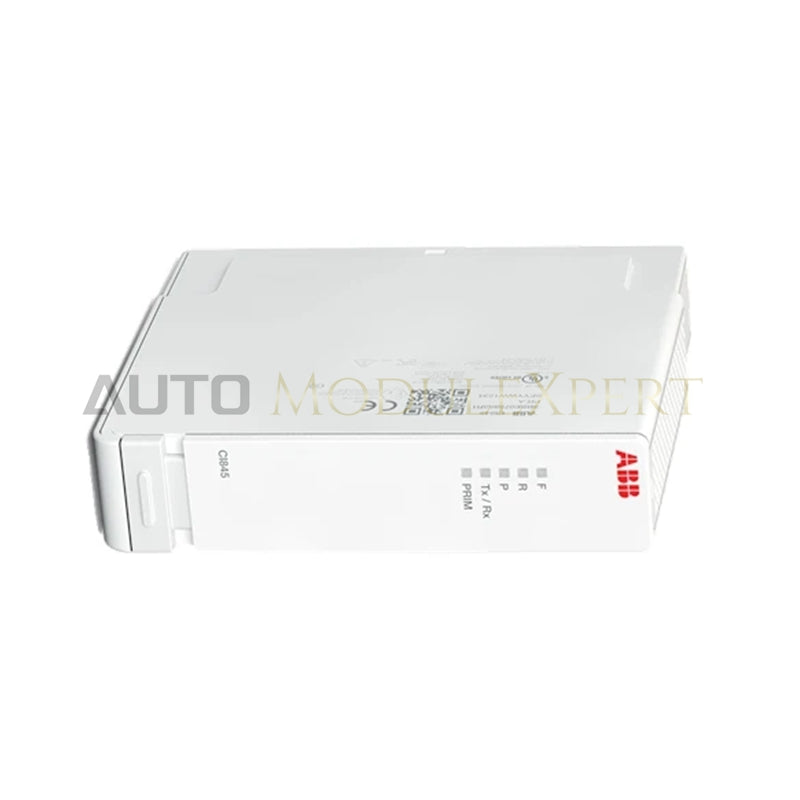

ABB CI845 3BSE075853R1 Ethernet-Feldbus-Kommunikationsschnittstellenmodul

Das für die Ausführung von Hochgeschwindigkeits-Ethernet-Protokollen in System 800xA konfigurierte ABB CI845 3BSE075853R1 (CI845-Feldbus-Kommunikationsschnittstellenmodul) ermöglicht eine direkte physische/elektrische Ausführung. Als Ethernet-Feldbus-Kommunikationsschnittstelle (FCI)-Slave übernimmt die Hardware die Echtzeitübertragung von Felddaten zwischen AC 800M-Controllern und nachgelagerten E/A-Netzwerken und unterstützt bis zu 192 Select-E/A-Kanäle oder 12 redundante S800-E/A-Module über eine standardmäßige industrielle Ethernet-Infrastruktur.

Hardwarespezifikationen

Deterministische Ethernet-Netzwerke und integrierte Leistungsumschaltung

Das CI845-Modul bindet deterministische Ethernet-Netzwerktopologien an, um Variablen mit geringer Latenz per HART-v7-Pass-through sowie eine auf Millisekunden genaue Zeitstempelung der Sequence of Events (SOE) für die Hostanwendung bereitzustellen. Die integrierte Architektur der Leistungsumschaltung verfügt über eine interne Leistungsstufe, die zwei redundante 19.2-VDC- bis 30-VDC-Eingänge akzeptiert und eine Echtzeitüberwachung der Spannungspegel an den Einspeisungen von Power Supply A und B sowie der internen Schaltschranktemperaturen durchführt. Die Hardware umfasst einen integrierten mechanischen Verriegelungsschieber, der die elektrische Versorgung des Moduls vor dem Entriegeln von der Grundplatte physisch trennt und abschaltet und dadurch elektrische Lichtbogenbildung während des laufenden Hot-Swap-Austauschs in aktiven oder explosionsgefährdeten Gehäusen verhindert.

Häufig gestellte Fragen

F: Wie funktioniert der mechanische Verriegelungsschieber beim Austausch eines Feldmoduls?

A: Der Schieber verriegelt das Modul mechanisch auf seiner Montagegrundplatte und steuert gleichzeitig einen internen Netzschalter, der die interne Betriebsspannung abschaltet, bevor die physischen Steckverbinder vom Bus getrennt werden.

F: Welche Montagegrundplatten unterstützen den redundanten Betrieb von CI845-Modulen?

A: Redundante Ethernet-FCI-Konfigurationen erfordern zwei CI845-Module, die entweder auf einer TU860- oder TU865-Termination Unit (MTU) für Ethernet-Feldkommunikationsschnittstellenmodule installiert sind.

F: Kann eine einzelne CI845-Schnittstelle gleichzeitig mit Select-E/A- und S800-E/A-Hardware kommunizieren?

A: Ja, die Ethernet-Schnittstelle unterstützt die gleichzeitige Kommunikation mit bis zu 192 Kanälen von Select-E/A-Signalaufbereitungsmodulen (SCM) sowie 12 einzelnen oder redundanten S800-E/A-Modulen über dieselbe Netzwerkverbindung.

Richtlinien für die Feldinstallation

Zur Montage des CI845 muss das Gehäuse auf der vorgesehenen TU860-, TU865- oder Select-E/A-Grundplatte aufgesetzt werden, bis die mechanische Codierung die korrekte Ausrichtung des Steckplatzes bestätigt. Betätigen Sie den mechanischen Verriegelungsschieber vollständig, um die Stromversorgung einzuschalten und das physische Gehäuse auf der DIN-Schienen-Grundplatteneinheit zu verriegeln. Erden Sie die Abschirmung aller Ethernet-Kabel über 360-Grad-Erdungsschellen an der Kabeleinführungsplatte des Schaltschranks, um zu verhindern, dass elektromagnetische Störungen die Hochgeschwindigkeits-Paketübertragung beeinträchtigen. Halten Sie oberhalb und unterhalb der Modulgrundplatte vertikale Luftströmungswege frei, um die passive thermische Kühlung über den Umgebungstemperaturbereich von -40 deg C bis +70 deg C aufrechtzuerhalten.
