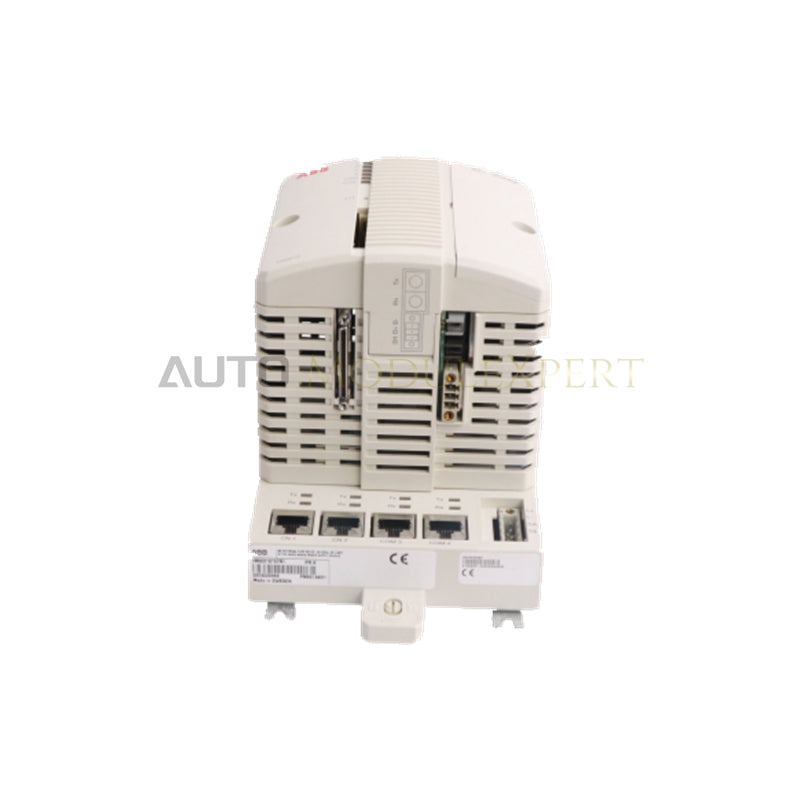

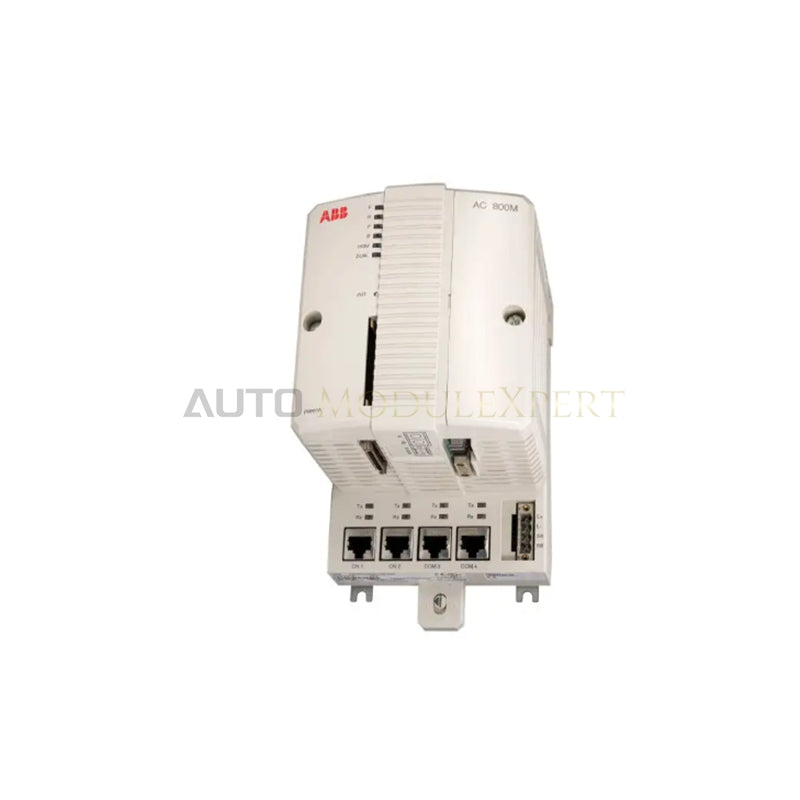

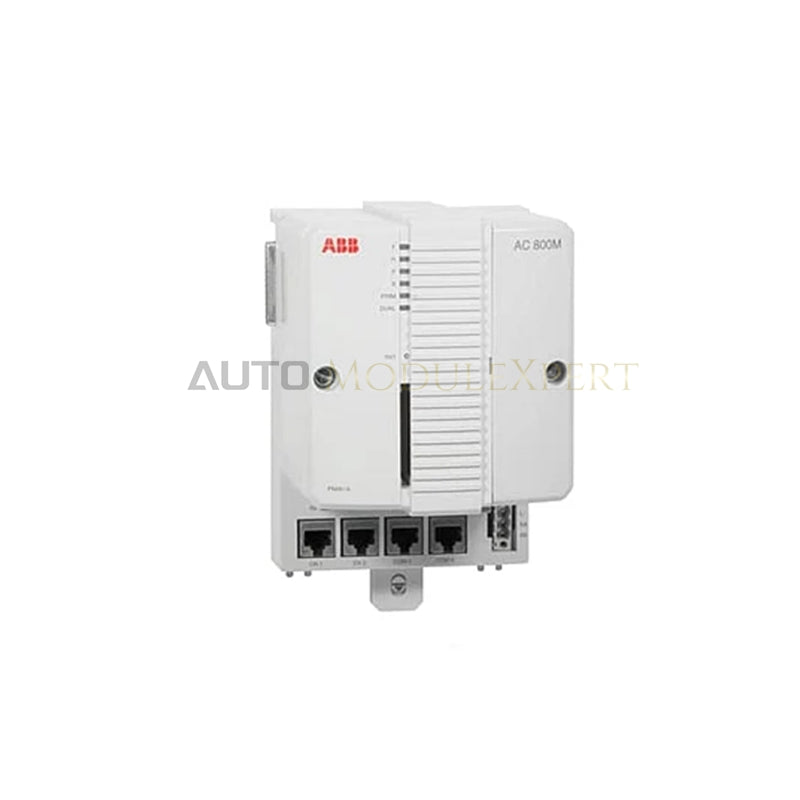

ABB PM860AK01 3BSE066495R1 Prozessoreinheit

Die ABB PM860AK01 3BSE066495R1, auch als PM860A-Prozessoreinheit katalogisiert, dient als dedizierte Hardwarekomponente für die Ausführung von Aufgaben der zentralen Verarbeitungseinheit und die Verarbeitung von Steuerungsaufgaben innerhalb der ABB AC 800M-Plattformen.

Hardwarespezifikationen

Kommunikationsgeschwindigkeit des Rückwandbus und E/A-Dichte

Die Prozessoreinheit leitet deterministische Datensignale über die CEX-Bus-Rückwand-Schnittstelle weiter und verwaltet die Systemsynchronisierung sowie die Kommunikationsgeschwindigkeit des Rückwandbusses in erweiterten Controller-Baugruppen. Als nicht redundanter Primärcontroller skaliert das Modul die E/A-Dichte auf bis zu 96 E/A-Module pro Knoten über lokale und erweiterte ModuleBus-Leitungen. Jede TP830-Basisplatte enthält eine werkseitig zugewiesene Ethernet-MAC-Adresse, die direkt auf dem Typenschild des Geräts aufgedruckt ist. Die Onboard-Speicherstrukturen weisen 10,346 MB dynamischem RAM für Anwendungsaufgaben zu und ermöglichen dadurch eine Ausführungsgeschwindigkeit von bis zu 0,23 ms pro 1000 booleschen Operationen über bis zu 32 parallele Steuerungsaufgaben.

Häufig gestellte Fragen

F: Wie behält der PM860A-Prozessor Benutzeranwendungsprogramme bei einem Ausfall der Netzversorgung?

A: Eine interne 3,6-V-Lithium-Backup-Batterie versorgt das statische RAM-Array während Unterbrechungen der primären 24-VDC-Versorgung und bewahrt den gespeicherten Anwendungscode sowie die Systemstatusvariablen.

F: Welche Funktionen führen die seriellen Kommunikationsanschlüsse COM3 und COM4 auf der Prozessor-Basisplatte aus?

A: Anschluss COM3 arbeitet als serieller RS-232C-Kanal und unterstützt Hardware-Modemsteuersignale, während Anschluss COM4 über eine galvanische Trennung verfügt und speziell für lokale Schnittstellen der Konfigurationssoftware ausgelegt ist.

F: Kann der PM860A-Prozessor in einer redundanten Dual-CPU-Hardwareanordnung konfiguriert werden?

A: Nein, die PM860A-Architektur arbeitet ausschließlich in nicht redundanten CPU-Konfigurationen und unterstützt bis zu 96 angeschlossene E/A-Module.

Richtlinien für die Installation vor Ort

Positionieren Sie die TP830-Basisplatte auf der Standard-DIN-Schiene und drücken Sie sie fest an, bis der Schiebeverriegelungsmechanismus einrastet. Vergewissern Sie sich, dass der rückseitige Erdungsclip aus Metall direkten elektrischen Kontakt mit der Oberfläche der DIN-Schiene herstellt, um die durchgängige Schutzerdung sicherzustellen.

Installieren Sie den TB850-CEX-Bus-Abschlusswiderstand und den TB807-ModuleBus-Abschlusswiderstand in den offenen Erweiterungsanschlüssen der Basisplattenbaugruppe, um Signalreflexionen zu beseitigen. Schließen Sie die eingehende 24-VDC-Steuerspannung an die dafür vorgesehenen Klemmen an und überprüfen Sie, dass die Eingangsspannung innerhalb von 19,2 bis 30 VDC liegt. Schließen Sie abgeschirmte RJ-45-Ethernetkabel (CN1, CN2) mit verdrillten Adernpaaren an und halten Sie einen ausreichenden physischen Abstand zu Hochspannungs-Motorzuleitungen ein, um die Einkopplung elektromagnetischer Störungen zu verhindern.
