Technische Übersicht

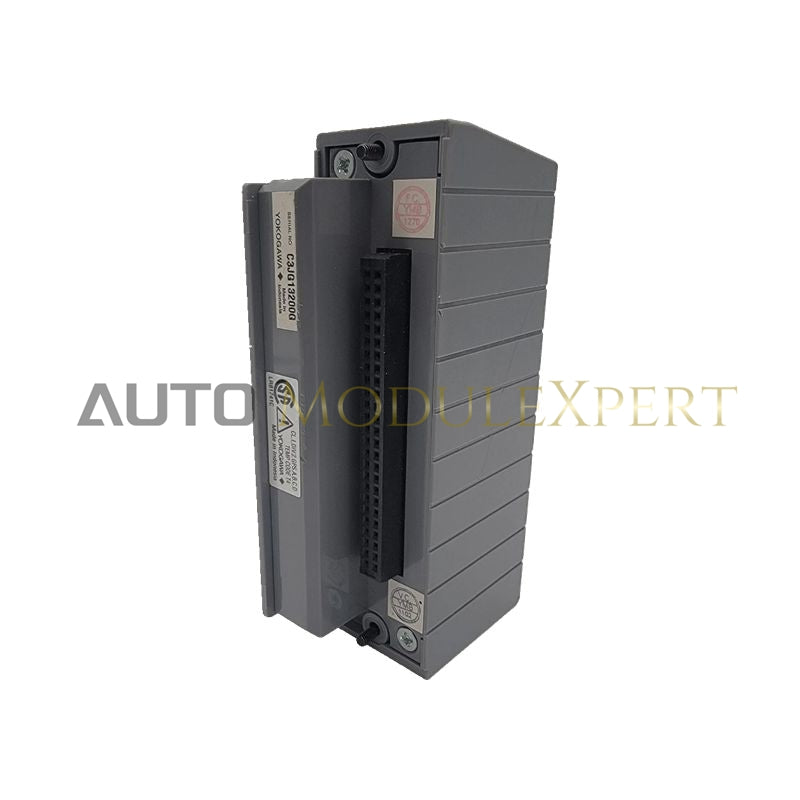

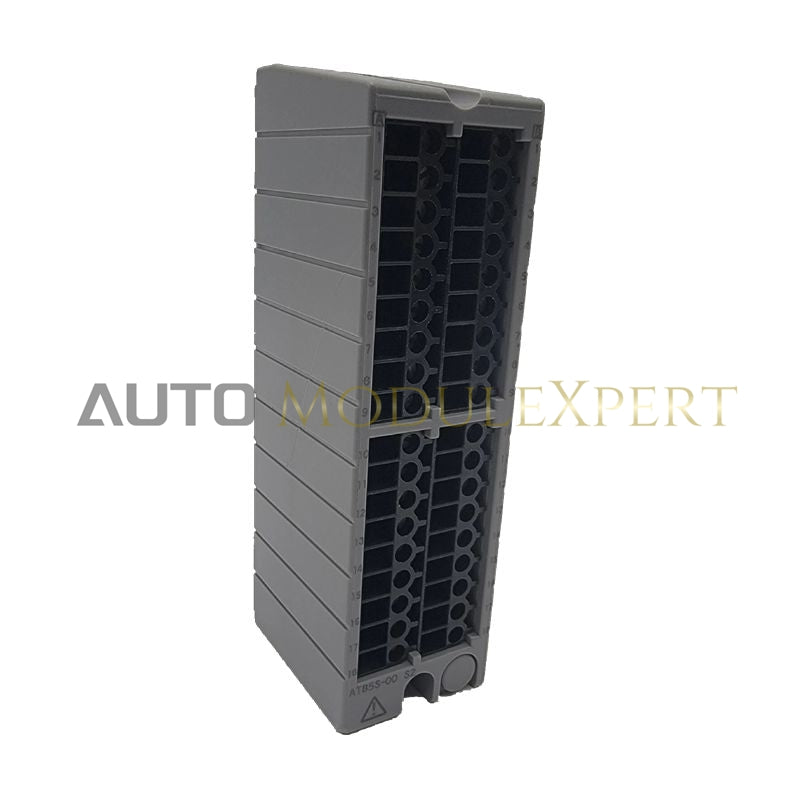

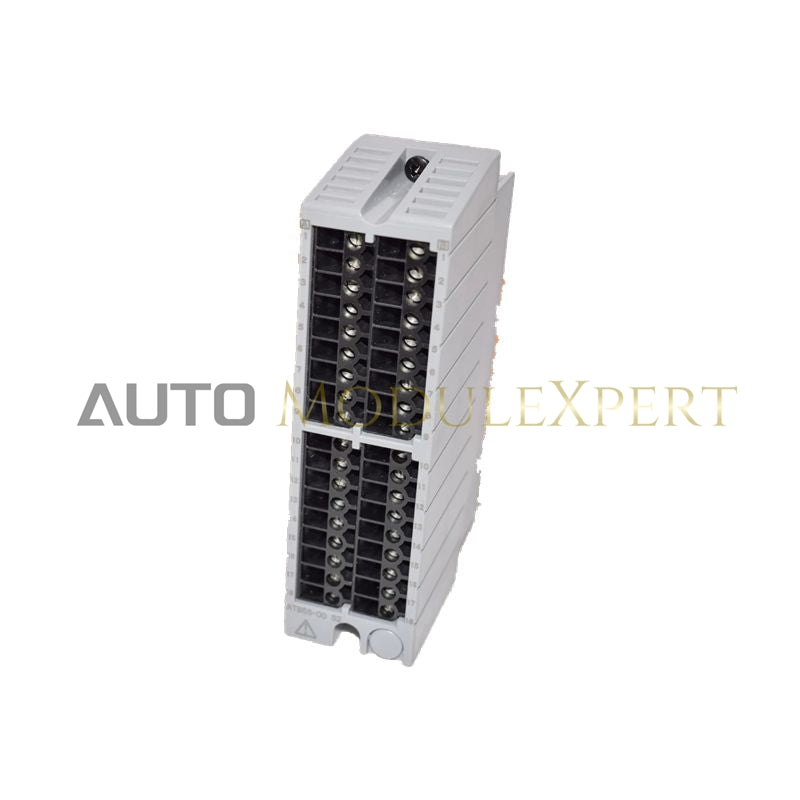

Das ATB5S-00 S2 ist ein kompaktes digitales Eingabemodul (binär) für Yokogawa Industrieautomationssysteme. Diese Stil 2 (S2) Version ermöglicht die zuverlässige Erfassung von 24 V Gleichstrom EIN/AUS- und Impulssignalen und wandelt feldseitige diskrete Zustände in Echtzeit-Steuerungsdaten um.
Optimiert für schnelle Reaktionszeiten und hohe Störfestigkeit eignet sich das ATB5S-00 S2 besonders zur Überwachung kritischer Prozesszustände in CENTUM-basierten DCS-Strukturen, vor allem dort, wo platzsparende, dichte Ein-/Ausgänge benötigt werden.
Detaillierte Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Hauptfunktion | Digitales (binäres) Eingabemodul |
| Modellnummer | ATB5S-00 S2 |
| Anzahl der Kanäle | 16 (einzeln konfigurierbar) |
| Nenn-Eingangsspannung | 24 V Gleichstrom nominal |
| Eingangsspannungsbereich | 24 V Gleichstrom ±20% |
| Unterstützte Signalarten | EIN/AUS (Kontakt), Impulseingang |
| Eingangswiderstand | 10 kΩ |
| Stromaufnahme | Max. 4,0 W |
| Betriebstemperatur | 0 °C bis +55 °C |
| Abmessungen (B × L × H) | 120 × 125 × 25 mm |
| Netto-Gewicht | 0,2 kg |
Anwendung
-
Überwachung von End- und Näherungsschaltern
-
Rückmeldung von Hilfskontakten an Motoren
-
Eingänge für Drucktaster und Wahlschalter
-
Impulsbasierte Signale (einfache Durchfluss- oder Drehzahlüberwachung)
-
Dichte Schaltschränke mit diskreten Ein-/Ausgängen
Betriebseigenschaften
-
Schlankes 25 mm Bauformat für dichte Ein-/Ausgangsanordnungen
-
Hohe Störfestigkeit für elektrisch belastete Umgebungen
-
Unterstützt sowohl statische als auch impulsartige digitale Signale
-
Für Dauerbetrieb in Prozess- und Energieanlagen ausgelegt
Technische FAQ
Was bedeutet die Bezeichnung „S2“?
„S2“ steht für Stil 2 Hardware, die aktualisierte elektronische Bauteile enthält und dadurch verbesserte Haltbarkeit und Störfestigkeit gegenüber früheren Versionen bietet.
Kann das ATB5S-00 S2 Wechselspannungssignale verarbeiten?
Nein. Das Modul ist ausschließlich für 24 V Gleichstromeingänge ausgelegt. Das Anlegen von Wechselspannung kann die interne Optokopplerschaltung beschädigen.
Sind die einzelnen Kanäle voneinander getrennt?
Das Modul bietet eine Trennung zwischen der Feldseite und dem Systembus. Einzelne Kanäle teilen sich in der Regel einen gemeinsamen Rückleiter (COM); siehe das jeweilige Anschlussdiagramm für die Klemmenbelegung.
