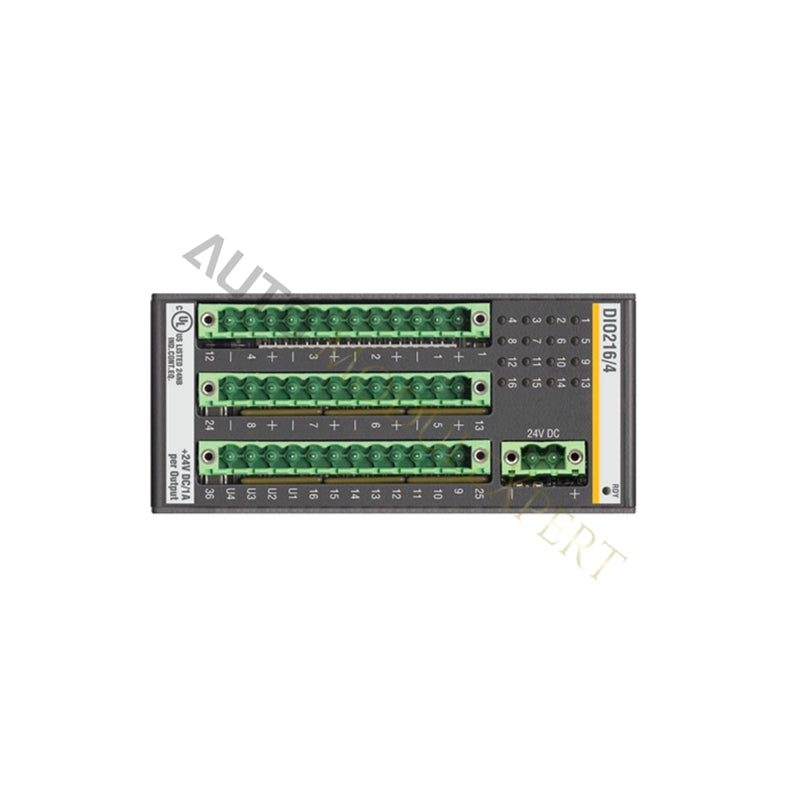

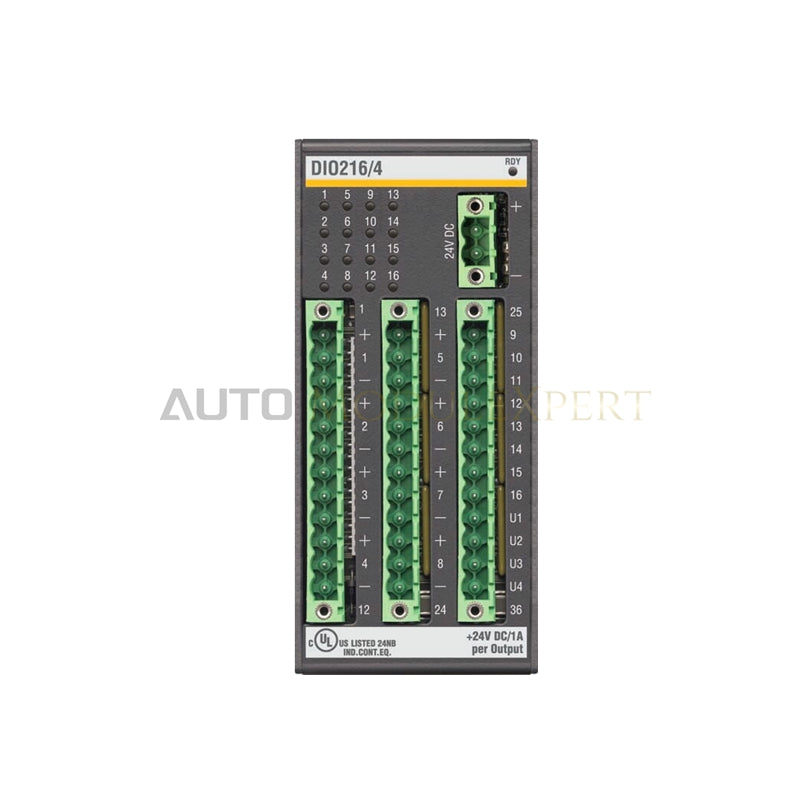

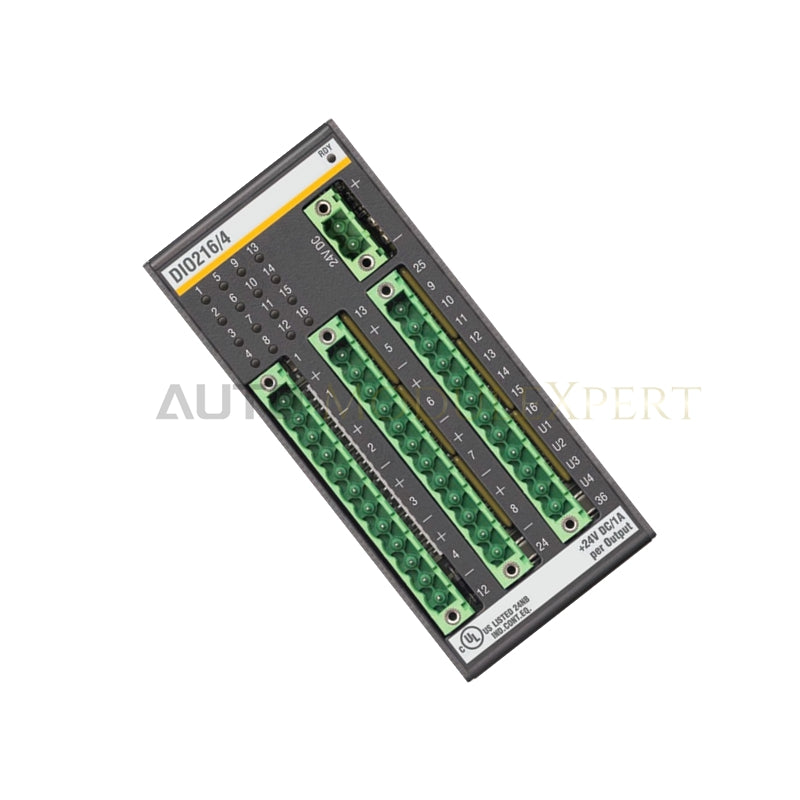

BACHMANN DIO216/4 Digitales Eingangs-/Ausgangsmodul
Das BACHMANN DIO216/4, auch als digitales Eingangs-/Ausgangsmodul DIO216/4 katalogisiert, dient als dedizierte Hardwarekomponente zur Verarbeitung diskreter Feldsignale innerhalb von Plattformen des Bachmann M1-Automatisierungssystems.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DIO216/4 |
| Marke | BACHMANN |
| Herkunft | Deutschland |
| Gewicht | 0,3 kg (0,62 lbs) |
| Abmessungen | 53 mm x 117 mm x 71 mm |
| Betriebstemperatur | -30 °C bis +60 °C |
| Leistungsaufnahme | Versorgung über 18- bis 34-VDC-Backplane-Versorgung |
| Kanäle | 16 konfigurierbare digitale E/A-Kanäle (4 Gruppen, 3-Leiter-System) |
| Eingangsspannungsbereich | High: 15 bis 34 VDC / Low: 0 bis 5 VDC |
| Eingangsverzögerung / Widerstand | 600 µs (typische) Filterverzögerung / 6,8 kOhm Innenwiderstand |
| Interrupt-Kanäle | 1 dedizierter Interrupt-Eingangskanal |
| Ausgangsspannung / -strom | 18 bis 34 VDC / max. 1 A pro Kanal (max. 16 A Gesamtausgangsstrom) |
| Schaltfrequenz | Bis zu 1 kHz (ohmsche Last) |
| Isolation | Galvanische Trennung von 500 V |
Backplane-Bus-Kommunikation und konfigurierbare Kanaldichte
Das Modul ist direkt an die Kommunikationsinfrastruktur des Bachmann-Backplane-Busses angebunden und ermöglicht die Echtzeitsynchronisierung in E/A-Arrays mit hoher Kanaldichte. Durch die dynamische Skalierung der E/A-Dichte kann jeder der 16 Kanäle über 4 unabhängige, isolierte Kanalgruppen als Eingang oder Ausgang konfiguriert werden. Beim Start werden Kompatibilitätsprüfungen des Firmware-Flashs durchgeführt, um das Timing des Steuerzyklus zu überprüfen und bei Hochfrequenz-Schaltvorgängen mit bis zu 1 kHz einen Datenverlust auszuschließen.
Häufig gestellte Fragen
F: Welche Leistungsgrenzen müssen für die digitalen Ausgangskanäle eingehalten werden?
A: Jeder Ausgangskanal unterstützt eine maximale Dauerlast von 1 A bei 18 bis 34 VDC. Der gesamte Summenstrom über alle 16 Kanäle ist auf 16 A begrenzt.
F: Wie verarbeitet das Modul schnelle Wechsel der Eingangszustände?
A: Die Hardware verfügt über eine digitale Filterverzögerung von 600 µs, um Kontaktprellen zu eliminieren, sowie über 1 dedizierten Interrupt-Eingangskanal zur direkten Ereignisauslösung.
Richtlinien für die Installation vor Ort
Montieren Sie das Gerät auf einer standardmäßigen 35-mm-DIN-Schiene oder befestigen Sie es direkt an einer geerdeten Montageplatte in einem Schaltschrank für industrielle Steuerungen mit Schutzart IP54. Schließen Sie die primären Versorgungsleitungen an die 18- bis 34-VDC-Stromversorgungsklemmen an und überprüfen Sie vor dem Einschalten die korrekte Polarität der Leitungen. Führen Sie die Signalleiter durch ein ordnungsgemäßes 3-Leiter-Verdrahtungssystem und halten Sie die Signalleitungen von Hochspannungsleitungen für Motoren oder Antriebe getrennt, um elektromagnetische Kopplungen zu verhindern. Verbinden Sie alle Kabelschirme über Erdungsklemmen mit niedriger Impedanz mit der Haupterdungsschiene (FE).
