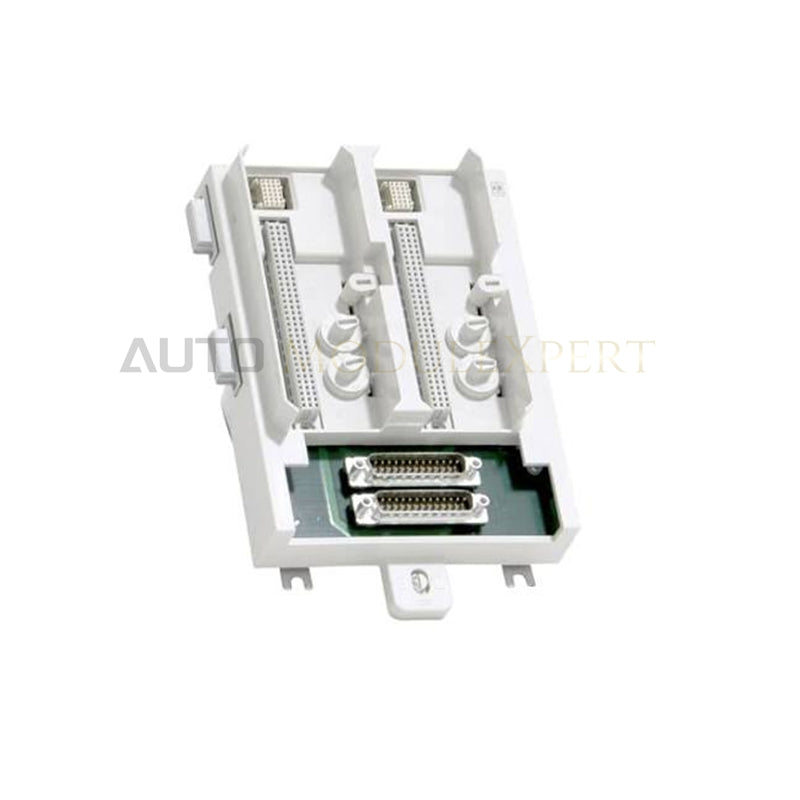

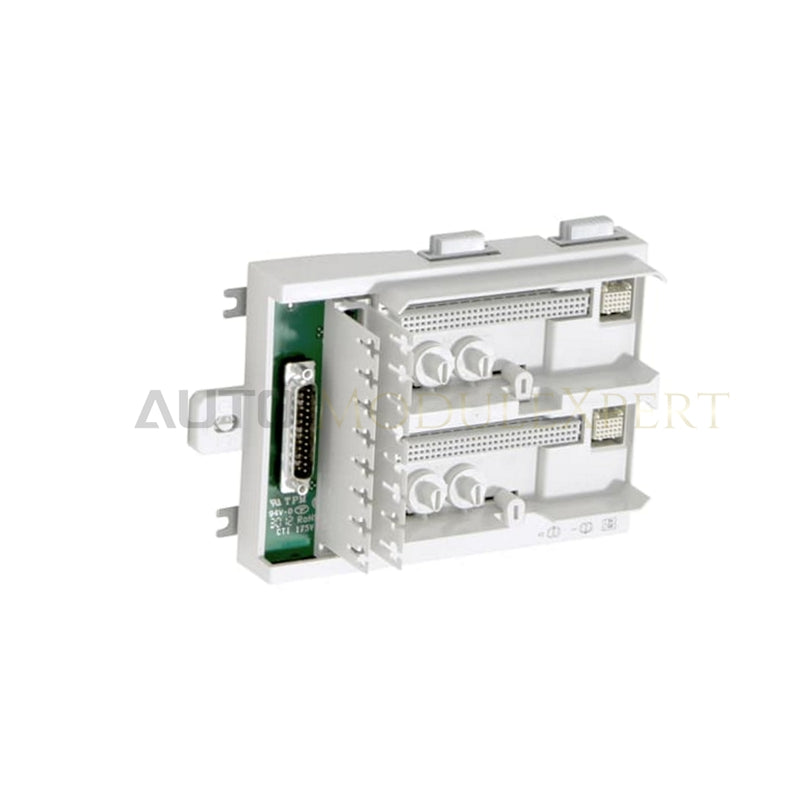

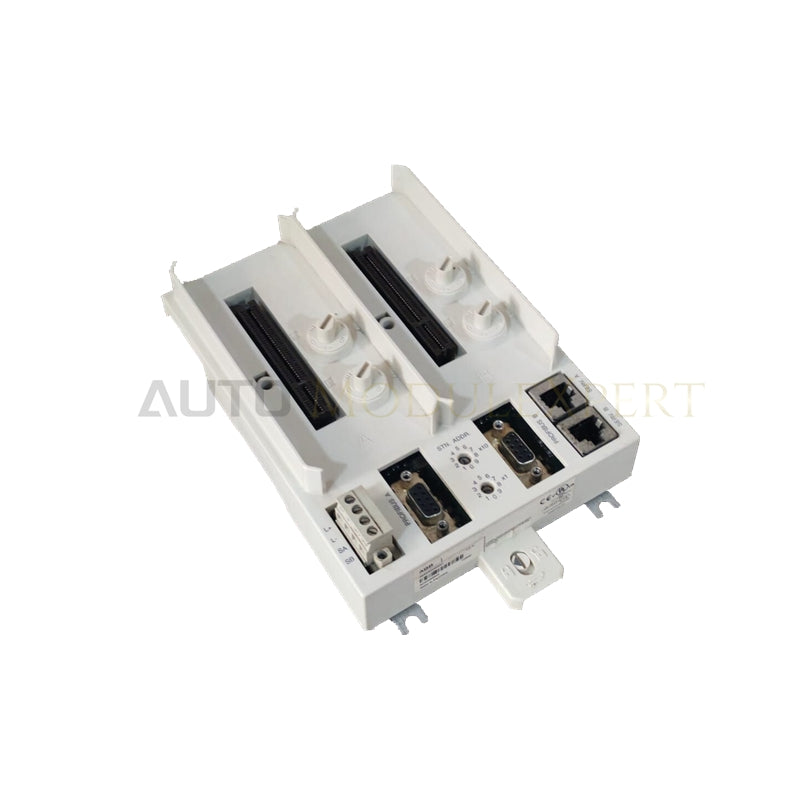

ABB TU837V1 3BSE013238R1 Erweiterte Modulanschlusseinheit

Die ABB TU837V1, auch als 3BSE013238R1 katalogisierte erweiterte Modulanschlusseinheit, dient als spezielle Hardwarekomponente für den Anschluss von Feldsignalen und die Adressverteilung innerhalb der ABB-S800-I/O-Plattformen. Die Einheit unterstützt bis zu 8 einzeln isolierte I/O-Kanäle mit einer Nennspannung von 250 V und 3 A pro Kanal und stellt die physische Verdrahtungsschnittstelle für die Relaisausgangsmodule DO820 und DO821 bereit. Die Anschlusseinheit verteilt ModuleBus-Spannung und -Daten an das angeschlossene I/O-Modul und verschiebt Positionssignale, um die korrekte Adresse für die nächste angrenzende MTU auf der DIN-Schiene abzuleiten.

Hardwarespezifikationen

Kommunikationsgeschwindigkeit des Rückwandbusses und mechanische Codierung

Die TU837V1 übernimmt die ModuleBus-Verteilung und leitet Hochgeschwindigkeitssignale des Rückwandbusses ohne Übertragungsverluste an nachgeschaltete S800-Anschlusseinheiten weiter. Die Positionsadresslogik verschiebt interne Steuersignale automatisch, sobald jede MTU an die Kette angeschlossen wird, und ermöglicht so ein deterministisches I/O-Scannen über den Rückwandbus. Zwei mechanische Codierscheiben mit jeweils 6 Positionen erzwingen eine hardwarebasierte Sperre gegen das Einsetzen falscher I/O-Module und verhindern Verdrahtungsfehler auf der Feldseite bereits vor der Systeminitialisierung.

Häufig gestellte Fragen

F: Beeinflusst die mechanische Codierung der TU837V1 die Modulkommunikation oder Adressierung?

A: Nein. Die beiden Codierscheiben mit jeweils 6 Positionen dienen ausschließlich der physischen Steckplatzcodierung. Sie verhindern das Einsetzen inkompatibler I/O-Module in die Basiseinheit und verändern weder die elektrische Durchgängigkeit noch die ModuleBus-Adressierung.

F: Kann die TU837V1 von der DIN-Schiene gelöst werden, während die Feldverdrahtung angeschlossen bleibt?

A: Ja. Die Basiseinheit verfügt über eine zugängliche mechanische Verriegelung, die mit einem Schlitzschraubendreher gelöst werden kann. Dadurch lässt sie sich physisch von standardmäßigen 35-mm-DIN-Schienen lösen, ohne die physische Ausrichtung angrenzender MTUs zu beeinträchtigen.

F: Ist die TU837V1 mit redundanten S800-I/O-Modulpaaren kompatibel?

A: Nein. Die TU837V1 ist ausschließlich als Basiseinheit für ein einzelnes I/O-Modul ausgelegt. Redundante I/O-Konfigurationen erfordern Basiseinheiten für zwei Kanäle wie die TU830 oder TU833.

Richtlinien für die Installation vor Ort

1. Montage auf der DIN-Schiene: Rasten Sie die TU837V1 direkt auf einer standardmäßigen 35-mm-DIN-Schiene (EN 50022) ein. Stellen Sie sicher, dass die federbelastete untere Verriegelung fest einrastet, um eine sichere mechanische Verriegelung und den Kontakt mit der Erdungsebene herzustellen.
2. Konfiguration der Codierung: Drehen Sie die beiden mechanischen Codierscheiben vor dem Einsetzen des Elektronikmoduls so, dass sie mit dem für das Ziel-I/O-Modul (z. B. DO820 oder DO821) festgelegten Codierungscode übereinstimmen.
3. Anschluss der Feldverdrahtung: Isolieren Sie die Signalleitungen auf 8 mm und die Rückleitungen auf 7 mm ab. Führen Sie die Drahtenden in die Schraubklemmen ein (massiv 0.2 bis 6 mm², mehrdrähtig 0.2 bis 4 mm² / 24 bis 10 AWG) und ziehen Sie die Klemmschrauben mit einem Drehmoment zwischen 0.5 und 0.6 Nm an.
4. ModuleBus-Verbindung: Richten Sie beim Anordnen benachbarter MTUs nebeneinander die seitlichen ModuleBus-Kantenstecker aus, um eine unterbrechungsfreie Übertragung von Rückwandbusspannung und -signalen sicherzustellen.
5. Einsetzen des Moduls: Führen Sie das S800-I/O-Modul gerade nach unten in die Führungsnuten der MTU, bis die oberen Halteverriegelungen einrasten.
