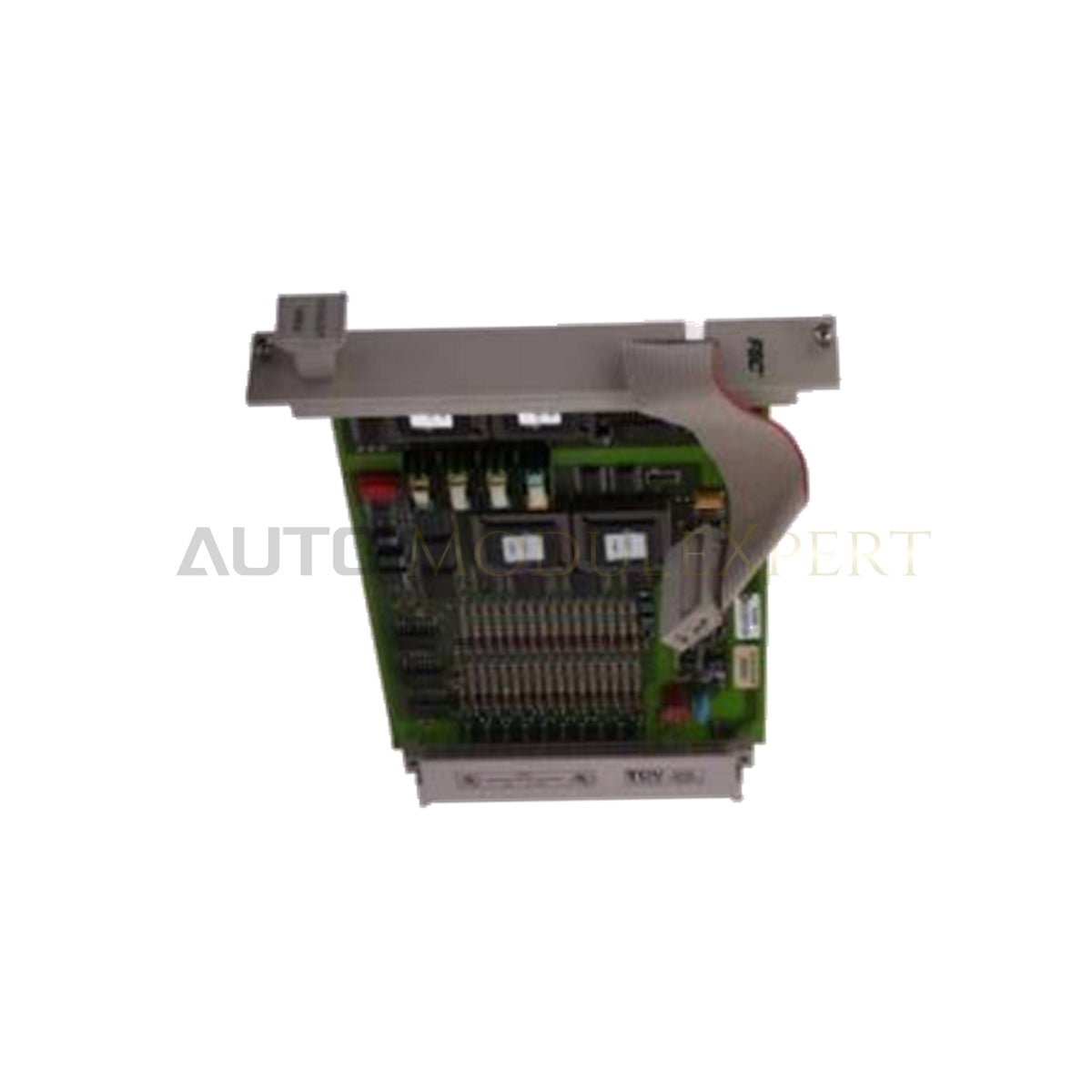

Honeywell 10106/2/1 fehlersicheres Digitaleingangsmodul
Das Honeywell 10106/2/1 (10106/2/1 fehlersicheres Digitaleingangsmodul) ist für die Erfassung digitaler NAMUR-Signale über 16 Kanäle in Honeywell-FSC-Systemnetzwerken ausgelegt und ermöglicht die direkte physikalische/elektrische Ausführung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 10106/2/1 |
| Marke | Honeywell |
| Herkunft | Standardwerk des Herstellers |
| Gewicht | 1,5 kg (Versandgewicht) |
| Abmessungen | 2,5 x 14 x 19,1 cm (4 TE, 3 HE) |
| Betriebstemperatur | Standardumgebung für industrielle Racks (typischerweise 0 deg C bis 60 deg C) |
| Leistungsaufnahme | 5 VDC bei 160 mA, 24 VDC bei 110 mA |
| Anzahl der Eingangskanäle | 16 |
| Eingangstyp | DIN 19234 (NAMUR) |
| Schaltschwelle | 1,4 bis 1,9 mA |
| Ausgang der Schleifenversorgung | 7,9 bis 8,7 V (170 mA, kurzschlussfest) |
| Sicherheitsklassifizierung | AK1-6 |
| Softwarekompatibilität | Version 510 oder höher |
Integration von Prozesssteuersignalen
Das Modul verarbeitet diskrete Feldsignale über 16 dedizierte NAMUR-konforme Eingangskanäle und gewährleistet dabei eine strikte Isolation zwischen den Kanälen sowie die Integrität der Schleifen in Prozesssteuerungsarchitekturen. Es umfasst eine umfassende Überwachung der Eingangsschaltungen, die Überwachung des Erdanschlusses und eine dedizierte 8-V-Schleifenversorgung zur kontinuierlichen Überprüfung des Sensorzustands. Darüber hinaus verhindern die Kanalisolationsparameter die Übertragung von Gleichtaktspannungen aus externen Feldstromkreisen bis zu 250 VAC und schützen so die internen Rückwandplatinen-Versorgungsschienen bei Fehlerzuständen.
Häufig gestellte Fragen
F: Wie hoch ist die Rückwandplatinen-Stromaufnahme bei Standardbetrieb?
A: Das Modul nimmt 160 mA von der 5-VDC-Rückwandplatinenversorgung und 110 mA von der 24-VDC-Systemversorgung auf.
F: Unterstützt das Gerät die Erkennung von Leitungsfehlern bei der Feldverkabelung?
A: Ja, es bietet integrierte Diagnosefunktionen, darunter die Überwachung des Erdanschlusses, die Erzeugung von Prüfstrom und die Überwachung der Schalthysterese für NAMUR-Sensoren.
F: Welche Abmessungen hat das Modul und wie viele Steckplätze benötigt es im E/A-Rack?
A: Das Modul misst 2,5 x 14 x 19,1 cm und belegt in einem kompatiblen Honeywell-FSC-Chassis eine Breite von 4 TE und eine Höhe von 3 HE (4 HP, 3U).
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass alle Versorgungsschienen der Systemrückwandplatine vollständig abgeschaltet sind, bevor Sie das Modul ein- oder ausbauen, um elektrische Lichtbögen an den Busanschlüssen zu vermeiden.
- Prüfen Sie die korrekte physische Ausrichtung in den 4-TE-, 3-HE-Eurokartensteckplätzen und ziehen Sie die Halteschrauben oben und unten an der Frontplatte fest, um eine zuverlässige Erdverbindung sicherzustellen.
- Verlegen Sie die Feldverkabelung getrennt von Hochspannungsleitungen und sorgen Sie für eine ordnungsgemäße Schirmerdung, um elektromagnetische Störungen an den NAMUR-Eingangskanälen zu minimieren.
- Prüfen Sie die Grenzwerte des Schleifenwiderstands, damit der Widerstand der Feldleitungen 50 Ohm nicht überschreitet und eine zuverlässige Erkennung der Schaltschwelle gewährleistet ist.
