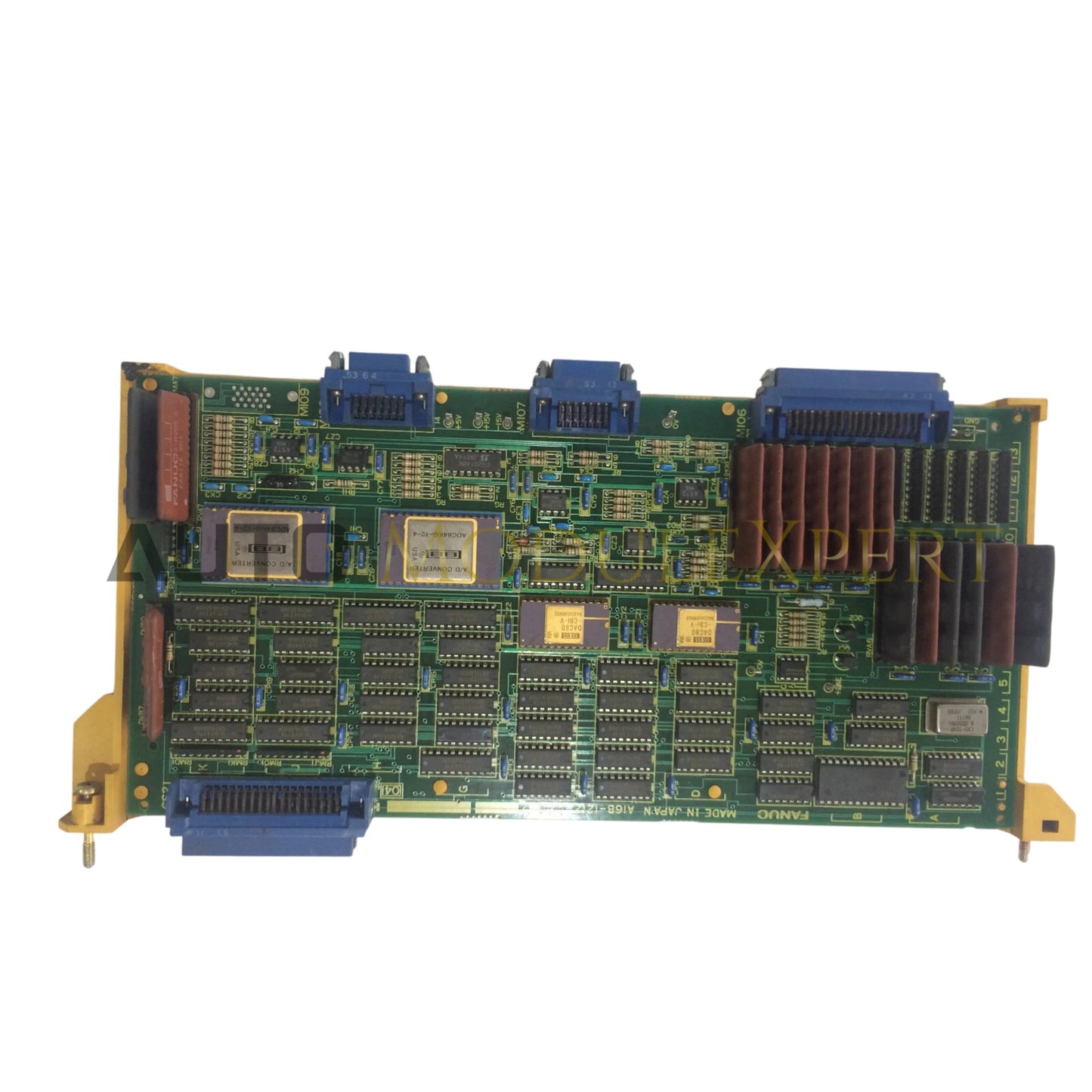

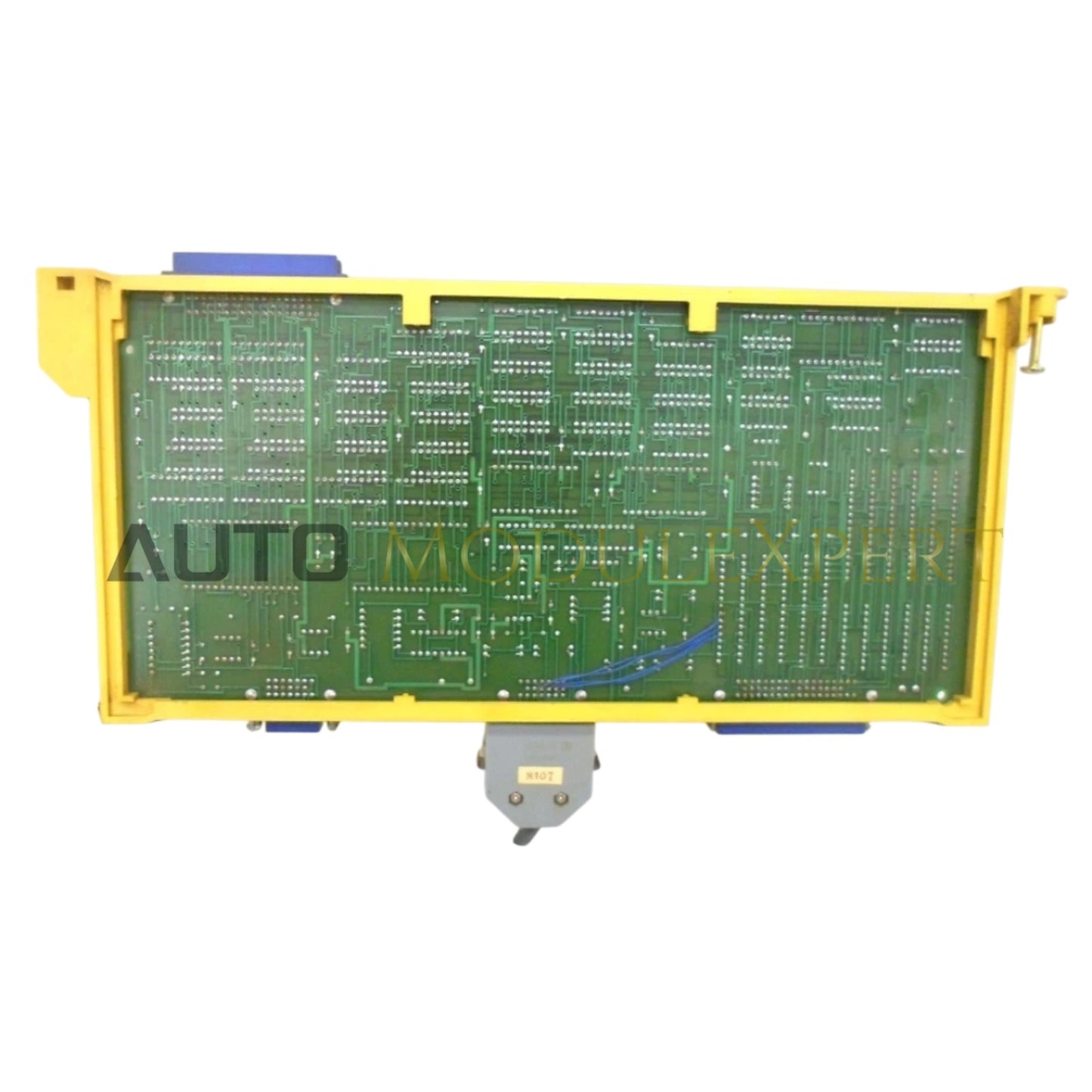

Die GE Fanuc A16B-1212-027 (im Katalog unter der vollständigen Teilenummer A16B-1212-0270 geführt), auch bekannt als Fanuc Laser Interface Board / Steuerungsmodul, fungiert als spezialisierte Leiterplatte innerhalb von GE Fanuc CNC-Steuerungen und automatisierten Laserbearbeitungssystemen. Diese Platine ist für präzise Signalübertragung und Systemsteuerung konzipiert, verarbeitet Steuerungsroutinen und verwaltet Hochgeschwindigkeits-Schnittstellensignale zwischen dem Haupt-CNC-Host und peripheren Laser-/Maschinen-Unterbaugruppen.
Hardware-Spezifikationen
- Teilenummer: A16B-1212-027 / A16B-1212-0270
- Hersteller: GE Fanuc / Fanuc Corporation
- Produktlinie: CNC-Steuerungsplatine / Laser-Schnittstellenkarte
- Herkunftsland: Japan
- Ungefähres Gewicht: 0,45 kg bis 1,36 kg (1,00 lb bis 3,00 lbs, abhängig von Revision und Abschirmung)
- Ungefähre Abmessungen: 318 mm x 152 mm (12,5 in x 6 in)
- Betriebstemperatur: 0 bis 55 °C (32 bis 131 °F)
- Formfaktor: Steckbare Leiterplatte (PCB)
- Schnittstellenanschlüsse: Mehrpolige Kanten-/Flachbandstecker für Buskommunikation und Feld-I/O-Verbindungen
Signalführung und Schnittstellenfunktionalität
Die A16B-1212-027 Leiterplatte ist direkt mit dem Master-CNC-Backplane-Bus verbunden, um eine Echtzeit-Befehlsausführung und eine Signalreaktion mit geringer Latenz sicherzustellen. Integrierte Logikkomponenten wandeln Steuerbefehle in strukturierte Steuerungsausgänge für Laser-Auslöser, Strahlmodulation und Hilfsstatusmeldungen um. An Bord befindliche Signalfilter und Störungsisolierungen minimieren elektromagnetische Interferenzen (EMI) durch umliegende Hochspannungs-Industriedrives und Laser-Stromversorgungen.
Häufig gestellte Fragen
F: Ist die A16B-1212-027 mit der Revision A16B-1212-0270 austauschbar?
A: Ja, A16B-1212-027 stellt die Kern-Teilenummer dar, während die angehängte Null und Revisionssuffixe (z. B. A16B-1212-0270/05A oder /11E) spezifische Platinenrevisionen kennzeichnen. Überprüfen Sie beim Austausch stets die Sub-Revision-Jumper und die Softwarekompatibilität.
F: Welche Vorsichtsmaßnahmen sind beim Austausch dieser Platine zu beachten?
A: Schalten Sie alle Haupt-Wechselstromquellen des Maschinengehäuses aus, beachten Sie die korrekten ESD-Grundungsmaßnahmen (elektrostatische Entladung) und dokumentieren Sie alle Jumper-Konfigurationen sowie die Positionen der gesteckten Chips, bevor Sie die defekte Platine entfernen.
Feldinstallation & Handhabungsrichtlinien
- Stellen Sie sicher, dass das CNC-Steuerschrank und die Laser-Stromversorgung vollständig ausgeschaltet und gegen Wiedereinschalten gesichert sind, bevor Sie Zugangspaneele öffnen.
- Tragen Sie beim Umgang mit der Platine ein ESD-geerdetes Armband, um statische Schäden an empfindlichen Halbleiterbauteilen zu vermeiden.
- Schieben Sie die Platine vorsichtig in die vorgesehenen Führungsschienen, bis die Kantenstecker fest im Backplane-Sockel sitzen.
- Befestigen Sie alle Platinenhalteschrauben oder -clips, um eine durchgehende Gehäuseerdung und physikalische Ausrichtung sicherzustellen.
- Schließen Sie Flachband- und Mehrpolkabel gemäß den originalen Systemverdrahtungsplänen wieder an und überprüfen Sie die korrekte Ausrichtung anhand der Schlüsselführungen.
