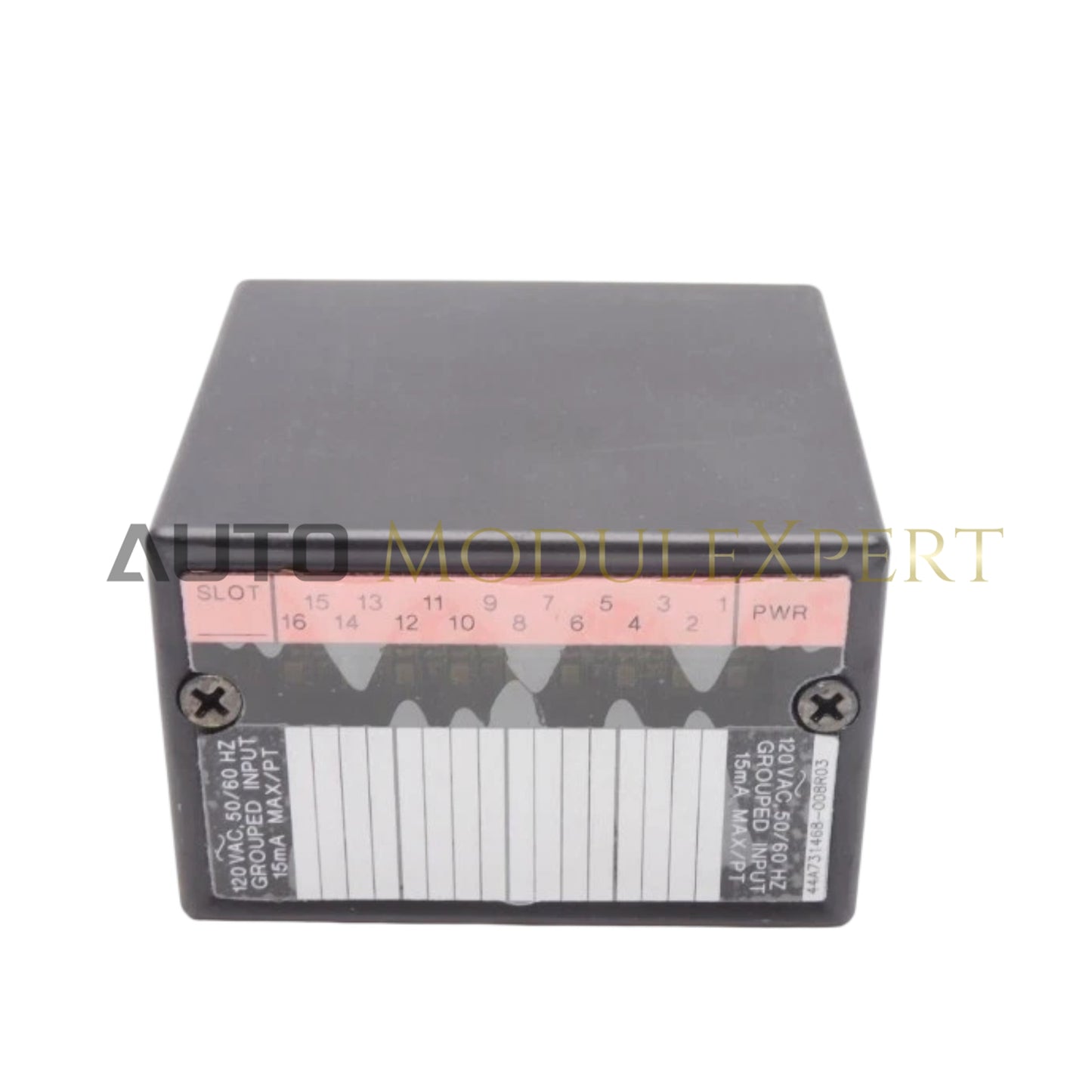

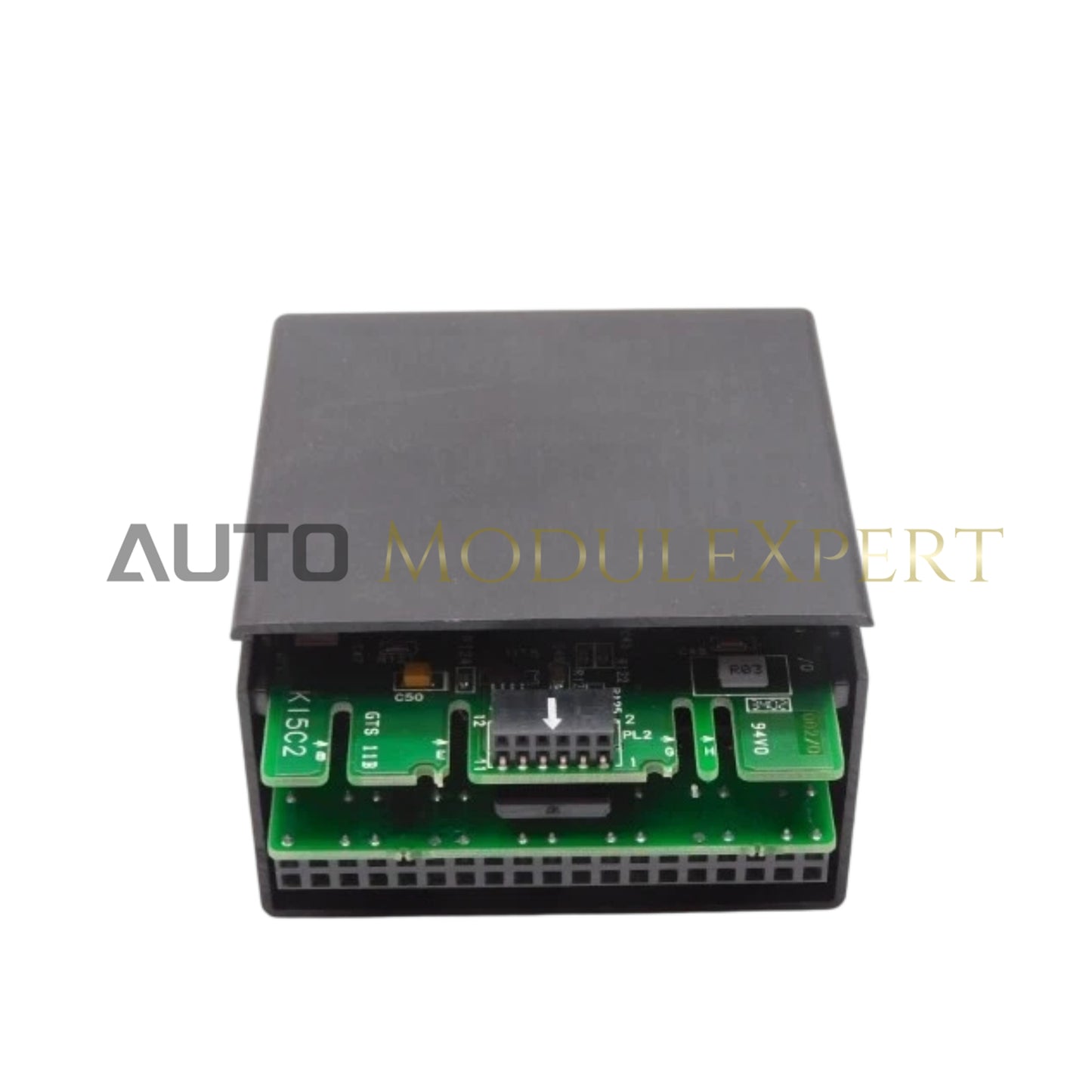

Konfiguriert für die hochdichte Signalaufnahme in Field Control I/O-Netzwerken bietet das GE Fanuc IC670MDL240J (IC670MDL240J Eingangsmodul) die direkte physikalisch/elektrische Ausführung der Überwachung von 120 VAC diskreten Eingängen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC670MDL240J |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 0,23 kg |
| Abmessungen | Standard Field Control I/O Formfaktor |
| Betriebstemperatur | -40 °C bis +70 °C |
| Stromverbrauch | 77 mA (von BIU) |
| Eingangskanäle | 16 Kanäle |
| Spannungsbereich | 0-132 VAC (120 VAC nominal) |
| Frequenzbereich | 47-63 Hz |
| Eingangsstrom | 15 mA pro Punkt |
Integration in die industrielle Steuerungs-Backplane
Das Modul kommuniziert mit der Bus Interface Unit (BIU), um Feldsignale in die Steuerungslogik zu aggregieren. In hochdichten I/O-Architekturen sind Firmware-Flash-Kompatibilität und Backplane-Bus-Kommunikationsgeschwindigkeit entscheidend, um einen deterministischen Datendurchsatz zu gewährleisten. Die Skalierung der I/O-Dichte des Moduls ermöglicht eine effiziente Stationskonfiguration, sodass schnelle Signalzustandsänderungen innerhalb der festgelegten Buszykluszeiten verarbeitet werden. Benutzer müssen sicherstellen, dass die gesamte Backplane-Stromaufnahme, einschließlich der 77 mA dieses Moduls, die Kapazität des Host-Netzteils nicht überschreitet.
Häufig gestellte Fragen
F: Ist dieses Modul mit bestehenden Field Control I/O-Basiseinheiten kompatibel?
A: Ja, das IC670MDL240J ist für die Standardmontage innerhalb der Field Control I/O-Basis ausgelegt und gewährleistet mechanische und elektrische Kompatibilität mit etablierten Rack-Architekturen.
F: Unterstützt dieses Modul eine elektrische Isolation auf der Feldseite?
A: Das Modul bietet eine Optokoppler-Isolation zwischen den feldseitigen Eingangssignalen und der internen Logikschaltung, um die Backplane vor Spannungstransienten im Bereich von 120 VAC zu schützen.
F: Kann der Eingangsspannungsbereich über 132 VAC hinaus erweitert werden?
A: Nein, der Betrieb des Moduls außerhalb des spezifizierten Bereichs von 0-132 VAC überschreitet die Bauteilgrenzwerte und kann zu dauerhaften Hardwareschäden oder unzuverlässiger Signalzustandserkennung führen.
Richtlinien für die Feldinstallation
- Physikalische Montage: Stellen Sie sicher, dass das Modul vollständig in die I/O-Basis montiert ist. Überprüfen Sie, dass die mechanischen Verriegelungslaschen eingerastet sind, um vibrationsbedingte Trennungen zu verhindern.
- Verdrahtungsstandards: Verwenden Sie für 120 VAC-Feldanschlüsse entsprechend dimensionierte Leitungen. Achten Sie darauf, dass alle Feldverdrahtungen so verlegt werden, dass Übersprechen mit Niederspannungs-Kommunikationsleitungen vermieden wird.
- Erdung: Halten Sie eine durchgehende Gehäuseerdung über das gesamte I/O-Rack aufrecht, um elektromagnetische Verträglichkeit und Benutzersicherheit zu gewährleisten.
- Umgebung: Stellen Sie sicher, dass die Umgebung im Schaltschrank im Bereich von -40 °C bis +70 °C bleibt. Vermeiden Sie Installationen an Orten mit übermäßigen leitfähigen Staub- oder korrosiven Gasansammlungen.
