Produktübersicht

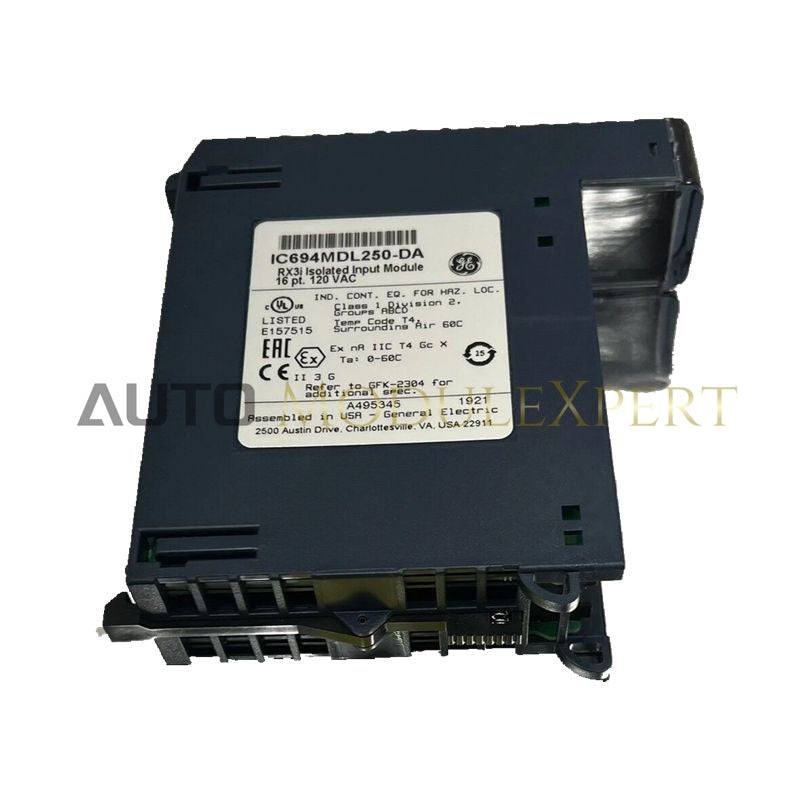

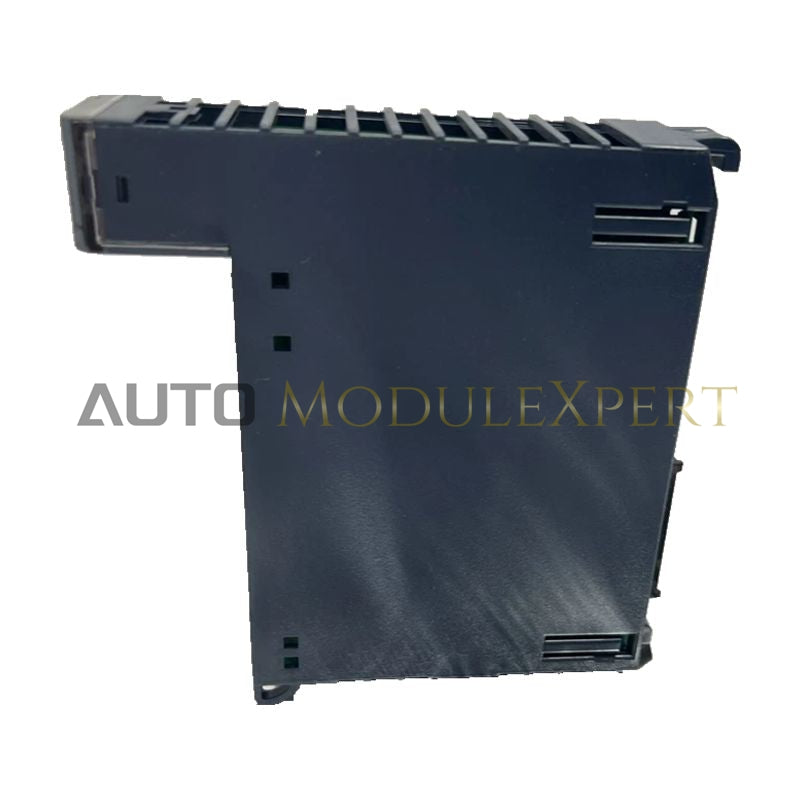

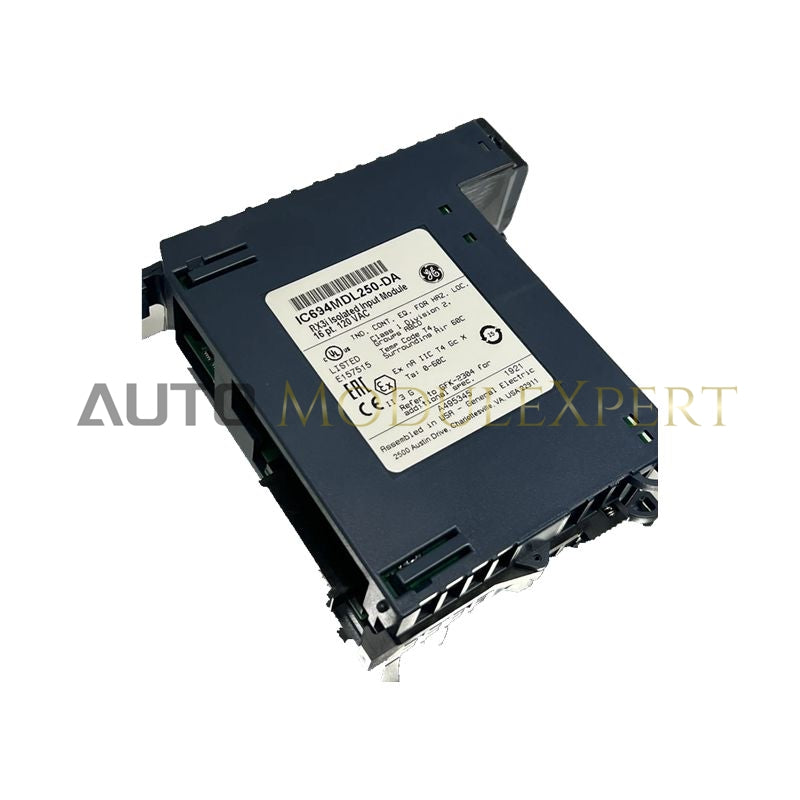

Das IC694MDL250 fungiert als Hochspannungs-Digital-Eingangsmodul für die PACSystems RX3i Plattform und bietet sechzehn unabhängige Kanäle zur Überwachung von 120 VAC Feldsignalen. Es erkennt EIN/AUS-Zustände von Geräten wie Tastern, Endschaltern und Näherungssensoren und übermittelt diese Informationen zur Verarbeitung an die RX3i CPU.
Das einzeln isolierte Kanaldesign ermöglicht die sichere Integration gemischter AC-Quellen oder Phasen innerhalb eines Moduls, was die Verdrahtungsflexibilität und Systemrobustheit verbessert.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Eingangskanäle | 16 (Einzeln isoliert) |
| Nennspannung | 120 V Wechselstrom |
| Eingangsspannungsbereich | 0–132 VAC |
| Spannung im EIN-Zustand | 74–132 VAC |
| Spannung im AUS-Zustand | 0–20 VAC |
| Eingangsstrom | 14,5 mA (typisch) |
| Einschalt-Reaktionszeit | 30 ms |
| Ausschalt-Reaktionszeit | 45 ms |
| Interner Stromverbrauch | 60 mA bei 5 VDC (Backplane) |
| Kompatible Anschlussklemmen | IC694TBBx32 / IC694TBSx32 |
| Betriebsumgebung | Klasse I, Div. 2, Gruppen A, B, C, D |
Technische Vorteile
Fehlerisolation durch individuelle Masseanschlüsse
Jeder Kanal verfügt über einen eigenen isolierten Rückleiter, der verhindert, dass elektrische Fehler oder Überspannungen an einem Eingang andere Kanäle oder das Steuersystem beeinträchtigen.
Erhöhte Systemverfügbarkeit (Hot-Swap-Unterstützung)
Das Modul unterstützt das heiße Ein- und Ausstecken, was Wartungen ohne Abschalten des Systems ermöglicht und Ausfallzeiten in kontinuierlichen Prozessen reduziert.
Störfestigkeit in industriellen Umgebungen
Die integrierte Reaktionsfilterung (30 ms EIN / 45 ms AUS) hilft, elektrische Störungen zu unterdrücken und verhindert Fehlalarme in rauen AC-Umgebungen.
Flexible Rack-Integration
Das Ein-Schacht-Design ermöglicht die Installation sowohl in lokalen CPU-Racks als auch in entfernten I/O-Stationen mit kompatiblen RX3i-Kommunikationsadaptern.
Häufig gestellte Fragen
Wird dieses Modul als fabrikneu geliefert?
Ja, das IC694MDL250 wird als 100 % neues, originales Gerät geliefert, das nach Werksvorgaben gefertigt wurde.
Kann jeder Kanal eine andere Stromquelle verwenden?
Ja, jeder Eingang ist einzeln isoliert, sodass verschiedene AC-Phasen oder unabhängige Stromkreise sicher verwendet werden können.
Welche Arten von Feldgeräten sind kompatibel?
Typische Geräte sind Endschalter, Wahlschalter, Relaiskontakte und industrielle 120 VAC Näherungssensoren.
Welche Anschlussklemmen werden benötigt?
Die kompatible Verdrahtung erfolgt mit IC694TBBx32 (Box-Typ) oder IC694TBSx32 (Federklemmen-Typ) Anschlussklemmen.
