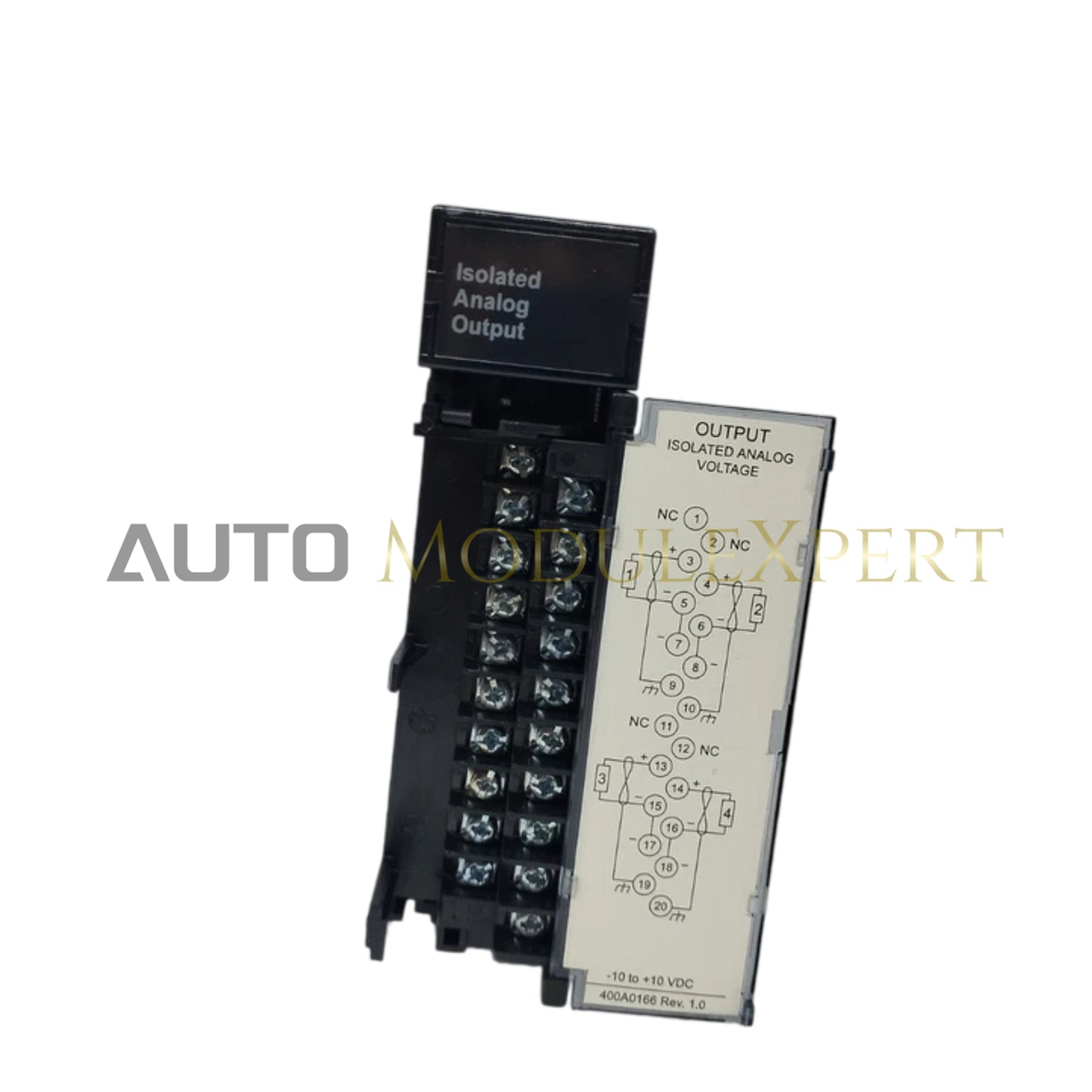

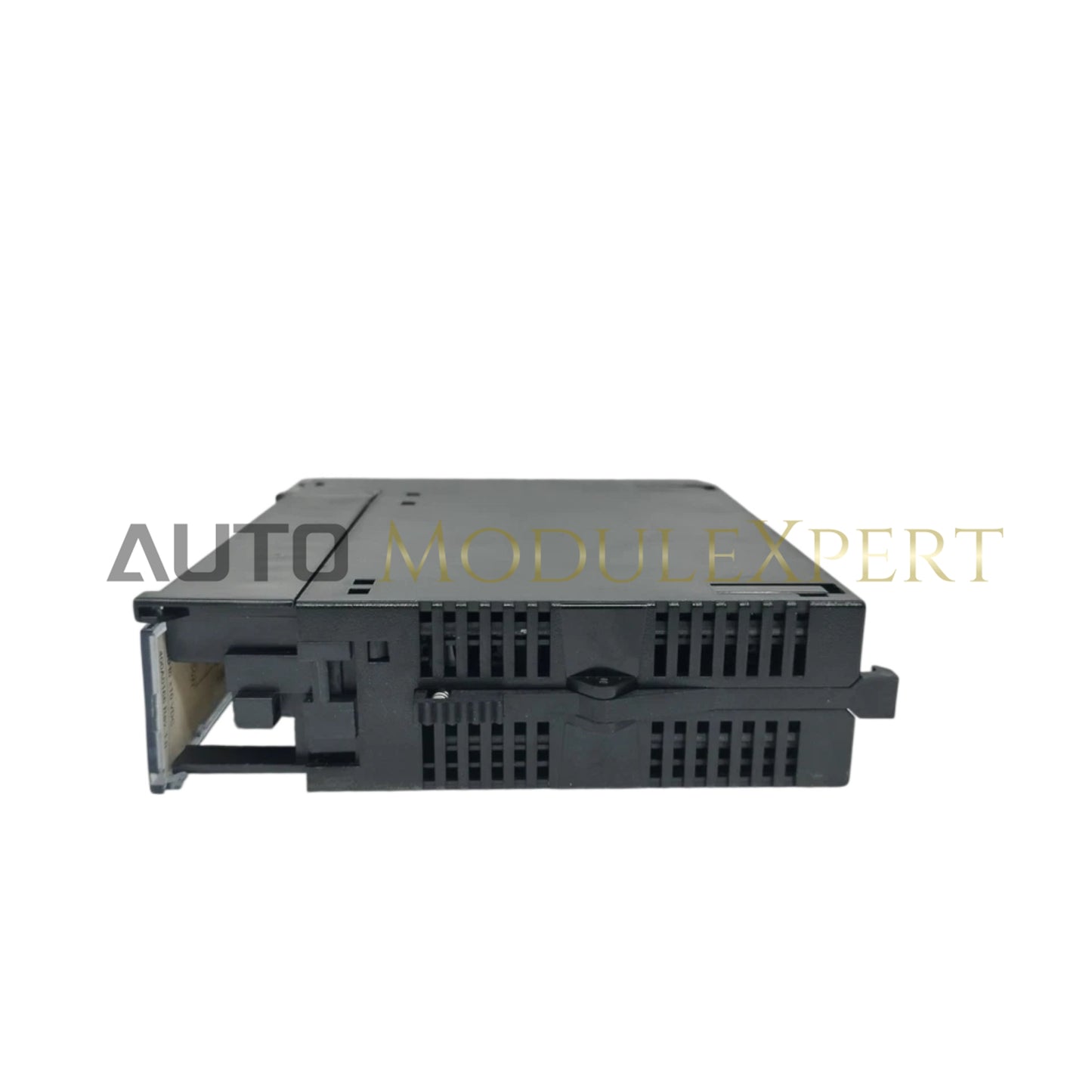

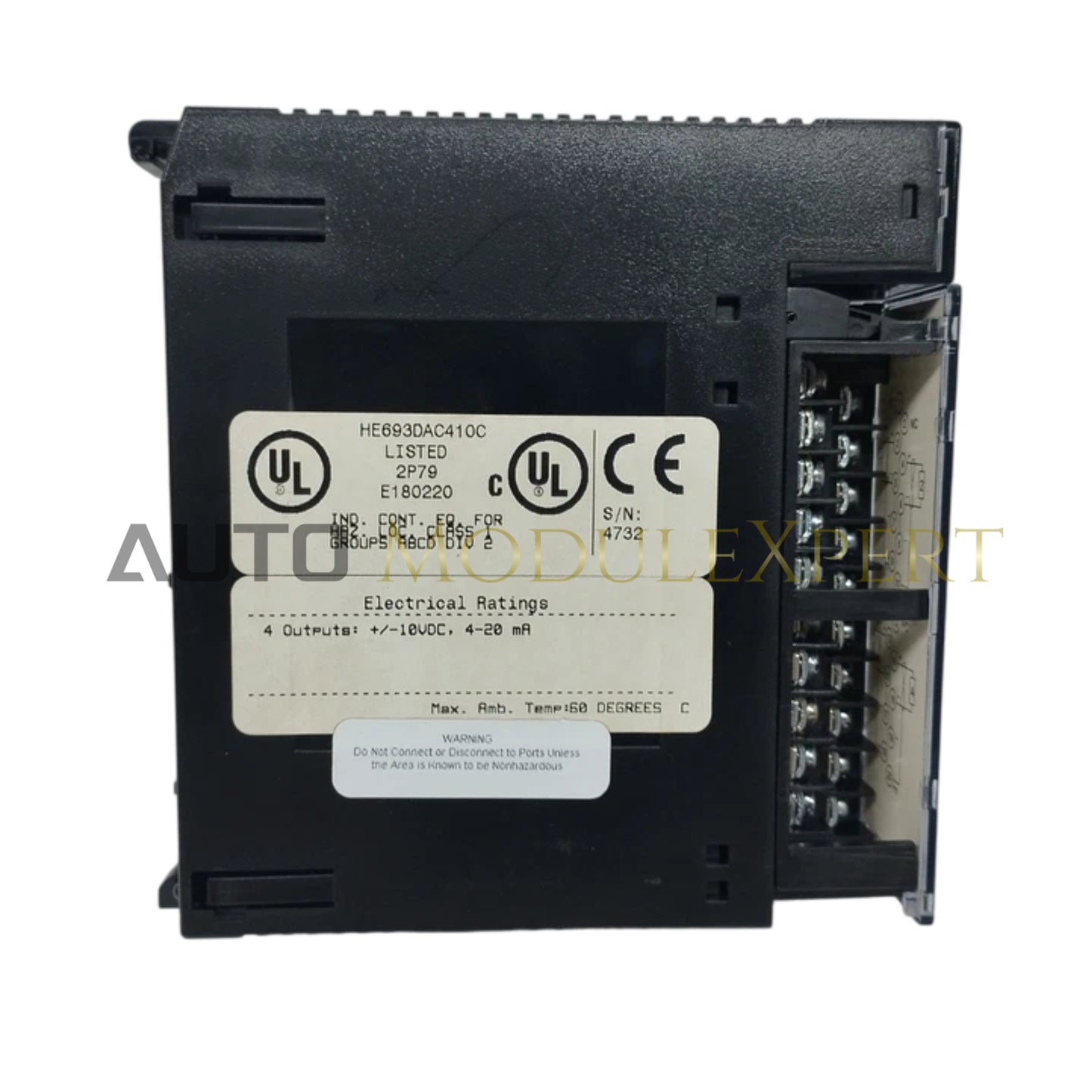

Das GE HE693DAC410, auch als HE693DAC410 Analogausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Umwandlung digitaler Registerdaten in isolierte bipolare Spannungssignale innerhalb der GE Series 90-30 SPS-Rückwand-Einschübe.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | HE693DAC410 |
| Marke | GE |
| Herkunft | USA |
| Gewicht | 0,33 lbs (0,15 kg) |
| Abmessungen | Einzelplatz-Modul im Formfaktor für Series 90-30 Einschub |
| Betriebstemperatur | 0 bis 60 °C |
| Stromverbrauch | Backplane-Bus 5 VDC und externe 24 VDC Versorgungsschleife |
| Modultyp | Isoliertes Analogausgangsmodul |
| Kompatible Serie | GE Series 90-30 |
| Kanalanzahl | 4 isolierte Kanäle |
| Ausgangsbereich | +/- 10 VDC |
| Isolationswert | 2000 VDC Kanal-zu-Kanal und Kanal-zu-Backplane |
| Auflösung | 14 Bit |
Deterministische Netzwerke & Backplane-Bus-Kommunikationsgeschwindigkeit
Das HE693DAC410-Modul kommuniziert direkt mit der Series 90-30 CPU über den Backplane-Bus und wandelt digitale Befehle in +/- 10 VDC Analogausgänge mit 14-Bit-Digital-zu-Analog-Wandlungsauflösung um. Die onboard Firmware-Flash-Kompatibilität und die hochdichte Signaltrennung erhalten die Backplane-Bus-Kommunikationsgeschwindigkeit während schneller Ausgangsaktualisierungszyklen. Die 2000 VDC galvanische Trennbarriere unterdrückt Masseschleifen und hochfrequente elektrische Störungen, wodurch die Ausgangsgenauigkeit und die Signalqualität auf der Backplane in industriellen Prozessumgebungen erhalten bleiben.
Häufig gestellte Fragen
F: Welche Stromquellen werden benötigt, um die Analogausgänge des HE693DAC410 zu betreiben?
A: Das Modul bezieht die interne Logikspannung vom 5 VDC-Bus der Series 90-30 Backplane, benötigt jedoch eine externe, vom Benutzer bereitgestellte 24 VDC-Versorgung zur Versorgung der isolierten Analogausgangsstufe.
F: Gilt die 2000 VDC-Isolationsbewertung zwischen den einzelnen Ausgangskanälen?
A: Ja, das HE693DAC410 bietet 2000 VDC galvanische Trennung sowohl zwischen den einzelnen Kanälen als auch zwischen den Feld-Ausgangsschaltungen und der SPS-Backplane-Logik.
F: Wie schreibt die CPU 14-Bit-Ausgangswerte in die Modulregister?
A: Ausgangswerte werden als vorzeichenbehaftete 16-Bit-Binärwörter im %AQ Analogausgangsspeicher übertragen, wobei die unteren 14 Bits das skalierte +/- 10 VDC Ausgangssignal definieren.
Feldinstallationsrichtlinien
- Schalten Sie die Series 90-30 Einschub-Grundplatte stromlos und trennen Sie externe 24 VDC-Stromquellen, bevor Sie das Modul ein- oder ausbauen.
- Richten Sie die HE693DAC410 Leiterplatte am Kartenführungsschacht des vorgesehenen Einschubs aus und drücken Sie sie fest, bis der Backplane-Stecker vollständig sitzt.
- Ziehen Sie die oberen und unteren Befestigungsschrauben an, um das Modulgehäuse am Einschubrahmen zu sichern und eine mechanische Erdung herzustellen.
- Verdrahten Sie Feldlasten mit geschirmten verdrillten Leitungen, indem Sie die Anschlüsse der Zielgeräte mit den entsprechenden +/- 10 VDC Kanalausgängen verbinden.
- Schließen Sie den Schirmableiter des Kabels an einem einzelnen Gehäuseerdungspunkt in der Nähe des SPS-Einschubs an, um keine Schirm-Masseschleifen im Feldnetzwerk zu erzeugen.
