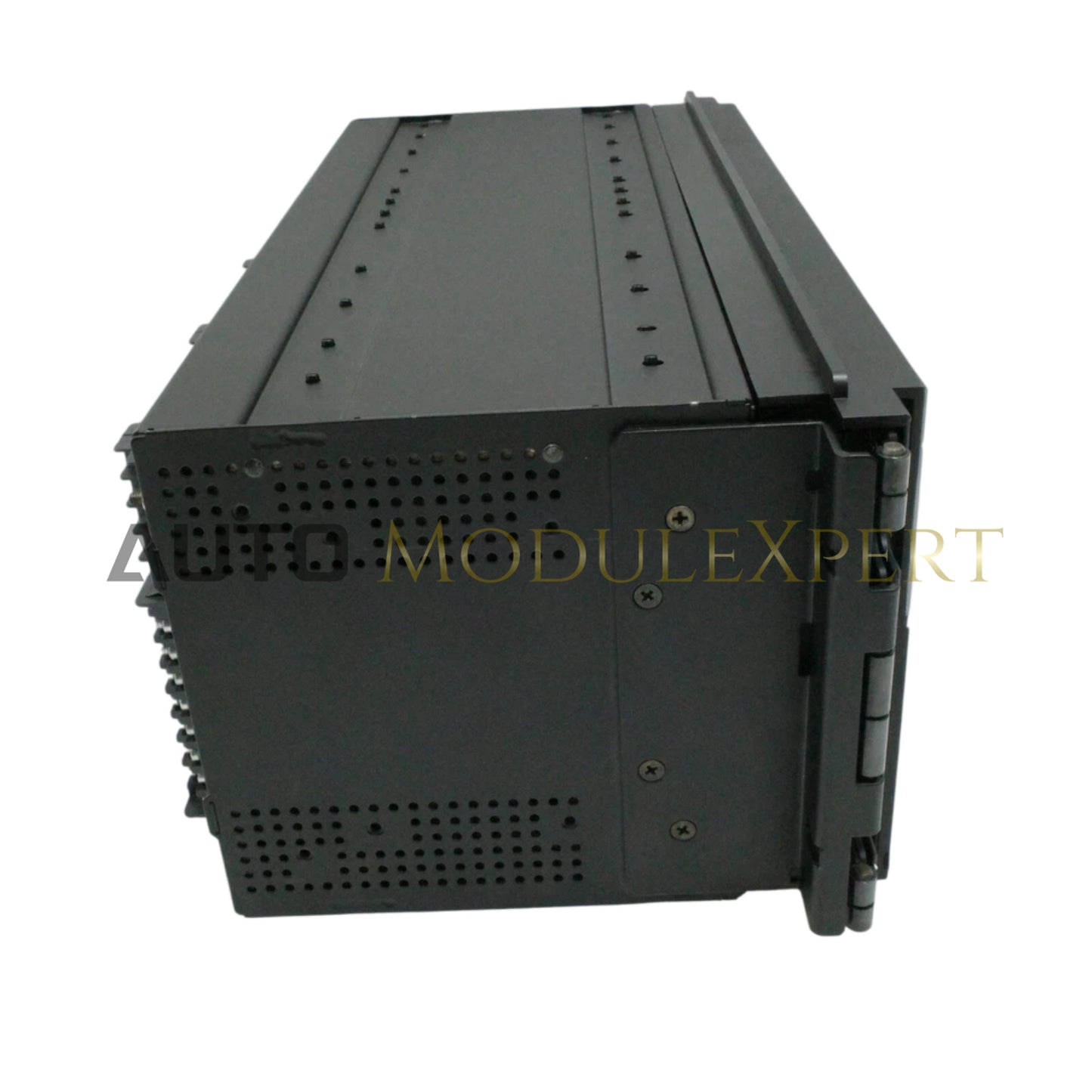

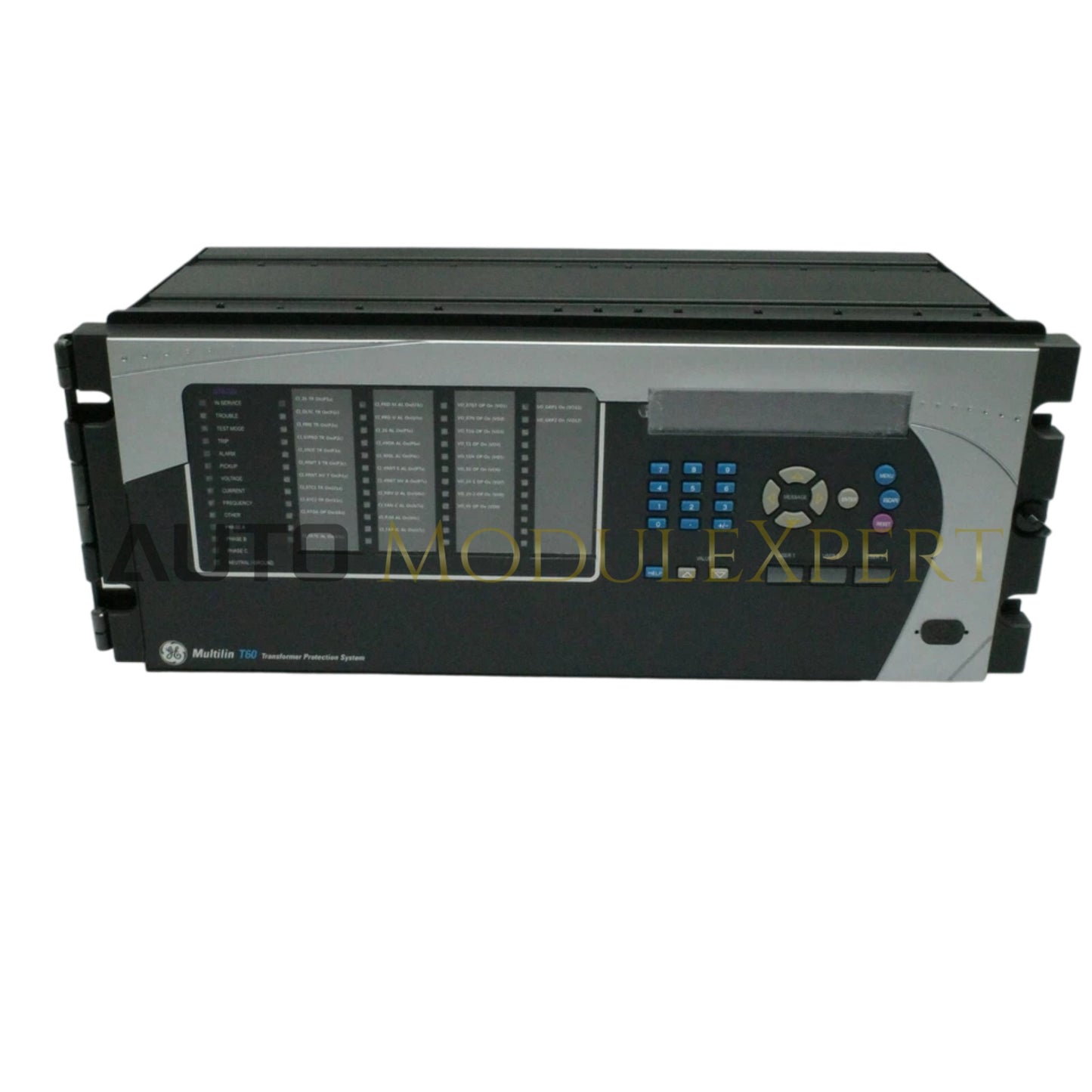

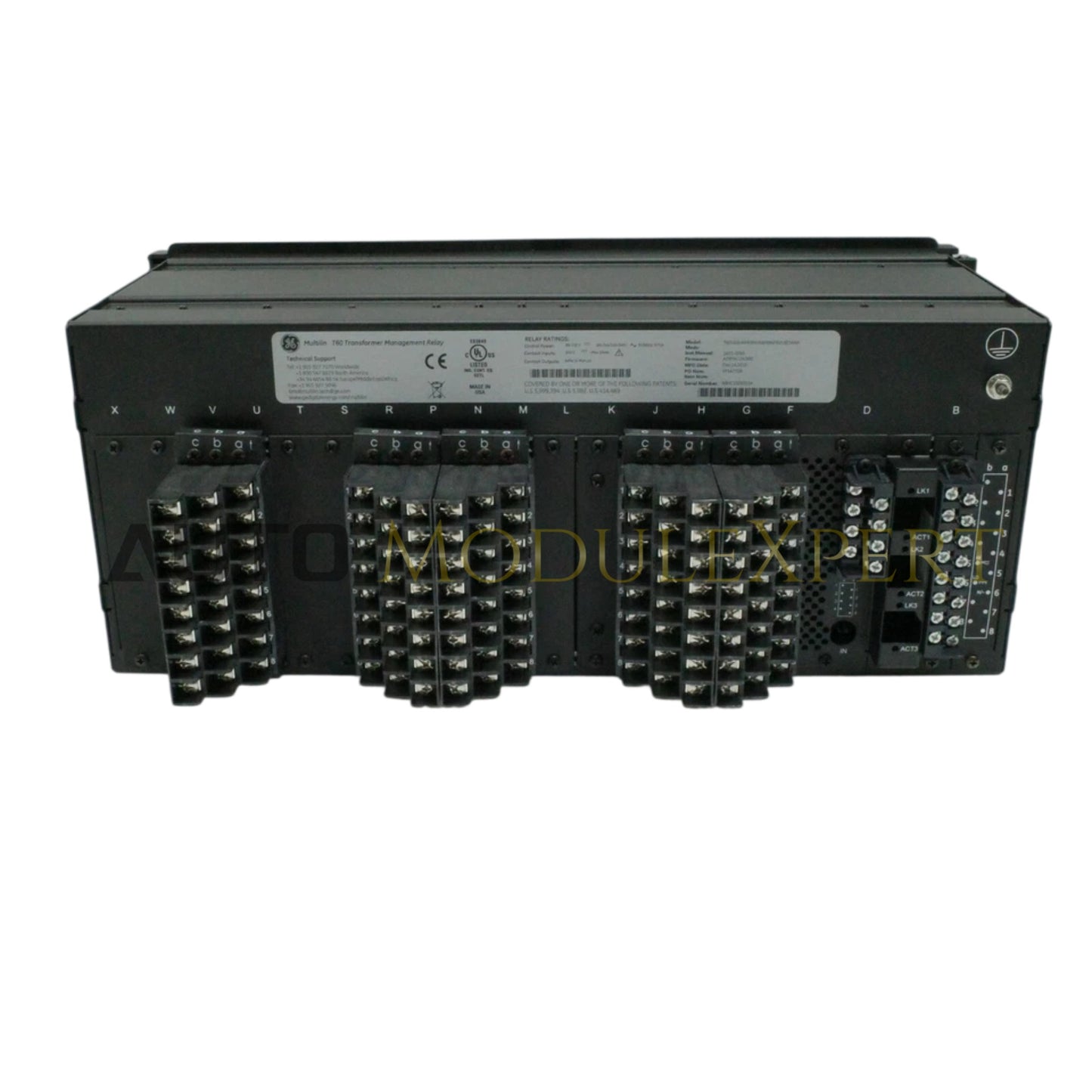

Das GE Multilin T60U03HKHF8LH6EM8LP6CU8NW, auch als T60 Digitalausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für Hochgeschwindigkeits-Kontaktschaltung und diskrete Laststeuerung innerhalb der GE Multilin Universal Relay (UR) Plattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | T60U03HKHF8LH6EM8LP6CU8NW |
| Marke | GE Multilin |
| Herkunft | Kanada / USA |
| Gewicht | 3,44 kg (7,58 lbs) |
| Abmessungen | 7 cm x 13,2 cm x 13,7 cm |
| Betriebstemperatur | -40 bis +70 °C |
| Stromverbrauch | Backplane-gespeist über internen Systembus |
| Produkttyp | Digitalausgangsmodul |
| Hauptanwendung | Industrielle Steuerung, Leistungsschalterauslösung und Automatisierungssysteme |
| Chassis-Kompatibilität | Multilin Universal Relay (UR) Serie 8U / 4U modulare Racks |
Backplane-Bus & deterministische Logikausführung
Das Modul kommuniziert direkt mit der internen Backplane des Universal Relay über die System-Backplane-Bus-Kommunikationsgeschwindigkeitsarchitektur und empfängt Hochgeschwindigkeits-Steuerbefehle vom primären CPU-Prozessor. Die interne Kanalschaltung gewährleistet galvanische Trennung zwischen empfindlichen Backplane-Logikpegeln und externen Feldsteuerkreisen. Die hohe I/O-Dichte ermöglicht eine zuverlässige Übertragung von Auslöse- und Steuersignalen über Hochspannungs-Schaltanlagen in Umspannwerken, während die vollständige Firmware-Flash-Kompatibilität mit Standard-UR-Serienchassis erhalten bleibt.
Häufig gestellte Fragen
F: Welche Vorsichtsmaßnahmen sollten beim Austausch oder Einsetzen des T60U03HKHF8LH6EM8LP6CU8NW Moduls in ein UR-Chassis beachtet werden?
A: Die Hilfssteuerstromversorgung des Racks sollte vor dem Entfernen oder Einsetzen des Moduls abgeschaltet werden. Das Einstecken unter Spannung ohne geeignete Wartungsvorkehrungen kann den Backplane-Kommunikationsbus stören oder unbeabsichtigte Auslöseausgangsübergänge auslösen.
F: Wie wird die galvanische Trennung zwischen interner digitaler Logik und Feldkontaktkreisen gewährleistet?
A: Die Digitalausgangsschaltung verwendet Optokoppler und isolierte Treiberstufen, die den internen CPU-Backplane-Bus von externen Feld-Gleichspannungsbatteriespannungen und induktiven Schalttransienten entkoppeln.
Feldinstallationsrichtlinien
- Moduleinbau: Schieben Sie die Modulkarte sanft in die vorgesehenen Führungsschienen des Universal Relay-Chassis, bis der Kartenrandstecker fest in die Backplane einrastet. Sichern Sie die oberen und unteren Halteschrauben mit Daumen.
- Gehäuseerdung: Stellen Sie sicher, dass das Host-Relais-Chassis mit dem Stationserdungsgitter über einen kurzen, niederohmigen Kupfererdungsband (mindestens 10 AWG) verbunden ist.
- Feldverdrahtungstrennung: Führen Sie Hochspannungs-Gleichstrom-Steuerleitungen und Kontakt-Ausgangsleitungen getrennt von Niederspannungs-Kommunikationsbussen und empfindlichen analogen Wandlerleitungen.
- Anschlussschrauben: Ziehen Sie alle Feldanschlussschrauben mit 0,5 Nm (4,4 in-lbs) an, um vibrationsfeste, niederohmige elektrische Verbindungen im Dauerbetrieb sicherzustellen.
