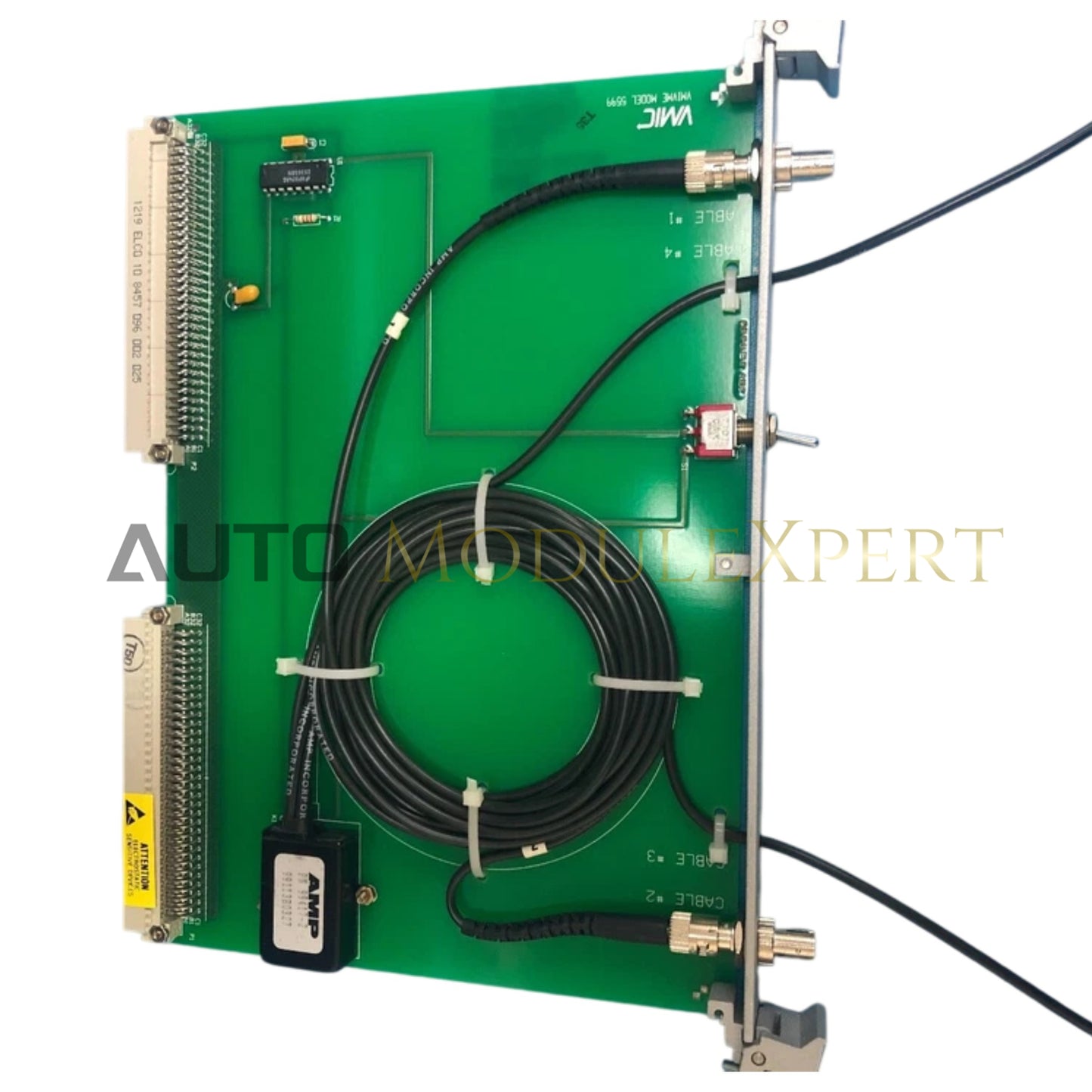

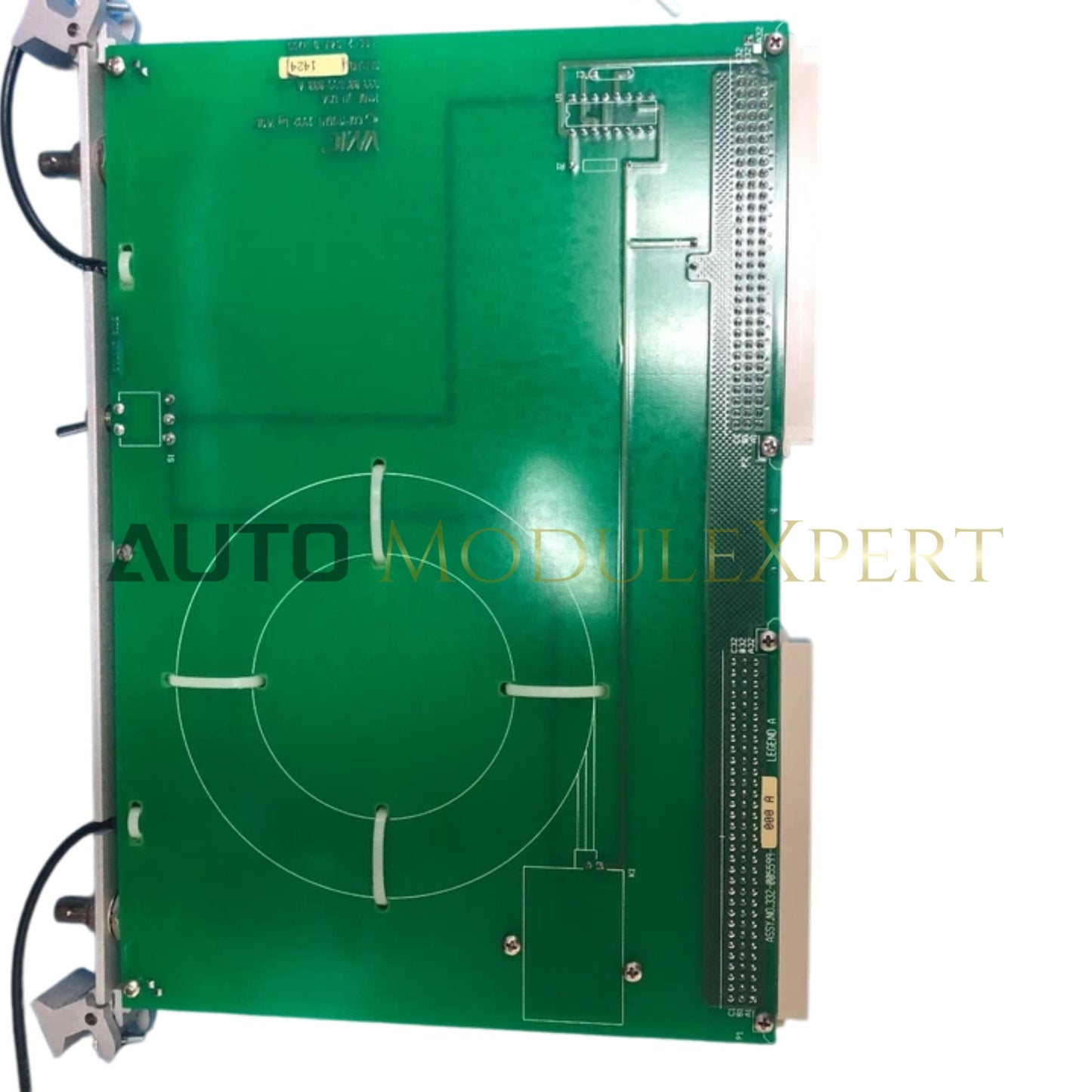

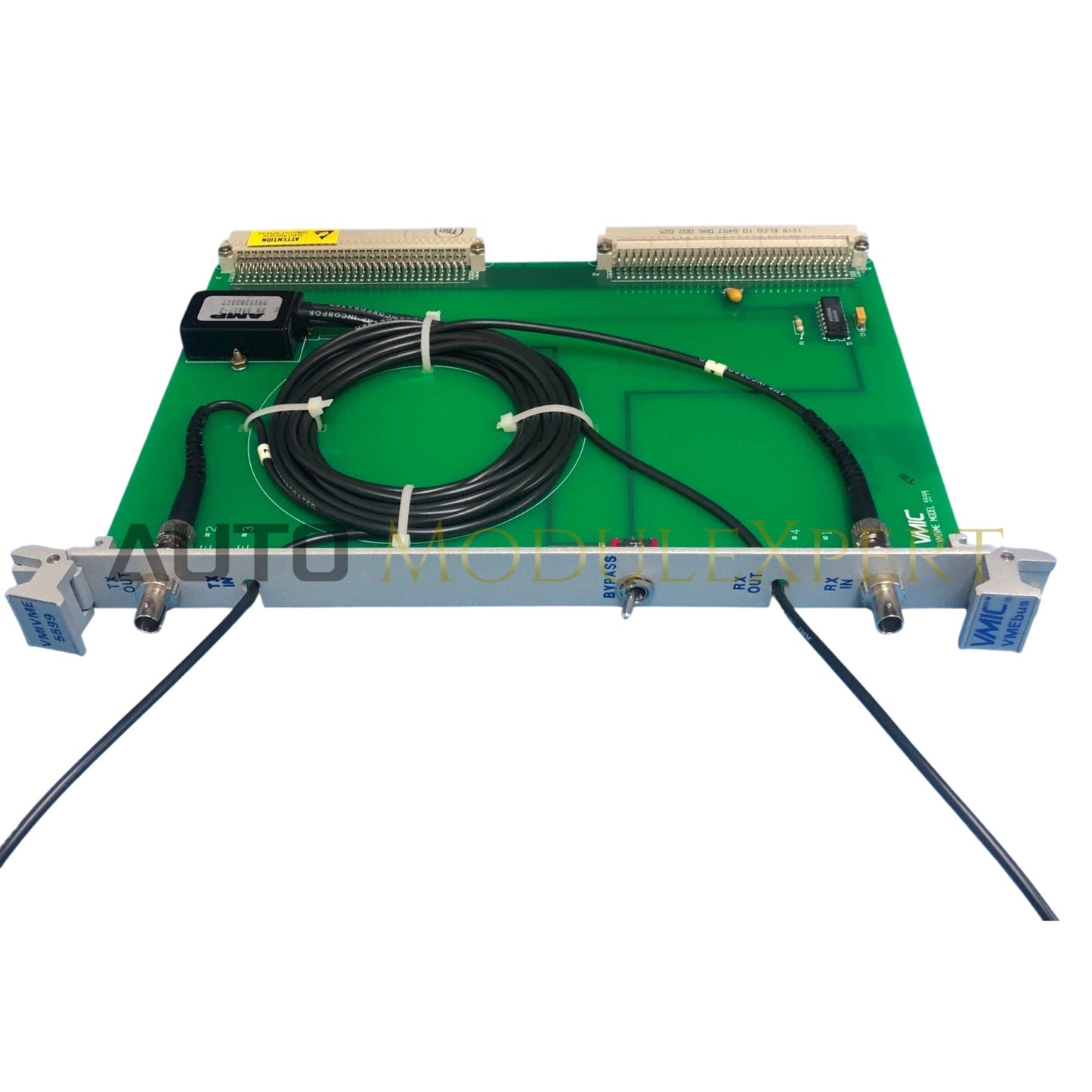

Der GE VMIVME-5599 (VMIVME-5599 Automatischer Glasfaser-Bypass-Schalter) fungiert als dedizierte Hardwarekomponente zur Aufrechterhaltung der Netzwerkintegrität innerhalb von Glasfaser-VMEbus-Kommunikationsringen. Dieses Modul ist darauf ausgelegt, einen Stromausfall an einem Netzwerkknoten zu erkennen und automatisch einen Bypass auszuführen, um sicherzustellen, dass die verbleibenden Knoten im Glasfasernetz ohne Unterbrechung weiterarbeiten. Es bietet sowohl manuelle als auch ferngesteuerte Bedienmöglichkeiten, um die Netzwerkwartung und das Notfallmanagement zu erleichtern.

Hardware-Spezifikationen

Backplane-Bus-Kommunikationsgeschwindigkeit und Firmware-Kompatibilität

Der VMIVME-5599 wird in den VMEbus-Backplane zusammen mit Hochgeschwindigkeits-Reflektivspeicher-Knoten wie dem VMIVME-5576 und VMIVME-5588 integriert. Um eine deterministische Netzwerkleistung zu gewährleisten, muss die Bypass-Schaltverzögerung des Moduls mit den im Host-Controller konfigurierten Netzwerk-Timing-Parametern synchronisiert werden. Die Kompatibilität der Firmware ist entscheidend; Benutzer müssen sicherstellen, dass die Bypass-Logik mit den von den Reflektivspeicher-Knoten verwendeten Kommunikationsprotokollen übereinstimmt, um Paketverluste während Übergangszuständen zu vermeiden. Eine korrekte Belegung des Fernsteuerungs-Pins am P2-Stecker ist erforderlich, um automatisierte Diagnoseantworten der Host-CPU zu ermöglichen.

Häufig gestellte Fragen (FAQ)

F: Wie erkennt das Modul einen Stromausfall für die Bypass-Funktion?

A: Das Modul überwacht den Status seiner lokalen Stromversorgung. Bei Erkennung eines Stromausfalls aktiviert der interne Schaltmechanismus, um das Glasfasersignal um den inaktiven Knoten herumzuleiten und so die Kontinuität des Rings aufrechtzuerhalten.

F: Kann der Bypass auch ohne Stromausfall ausgelöst werden?

A: Ja, das Modul unterstützt die manuelle Bedienung über einen Schalter an der Frontplatte sowie die Fernbedienung über einen Steuerpin am P2-Stecker, sodass Benutzer einen Knoten absichtlich für Wartungsarbeiten isolieren können, ohne den Glasfaserring zu unterbrechen.

Richtlinien für die Feldinstallation

• Stellen Sie sicher, dass das VMEbus-Gehäuse während der Erstinstallation ausgeschaltet ist, um den Glasfaser-Transceiver und die VME-Backplane-Pins zu schützen.
• Setzen Sie das Modul im gleichen VMEbus-Backplane-Segment wie die VMIVME-5576- oder VMIVME-5588-Knoten ein, um eine konsistente Bus-Timing zu gewährleisten.
• Verwenden Sie hochwertige Glasfaserkabel und reinigen Sie alle optischen Schnittstellen sorgfältig, um Signalverluste am Schaltpunkt zu minimieren.
• Überprüfen Sie die Verkabelung des P2-Steckers, um sicherzustellen, dass der Fernsteuerungs-Pin korrekt auf die I/O-Signale des Controllers bezogen ist.
• Führen Sie nach der Installation einen Bypass-Test durch – manuell oder per Fernsignal –, um zu bestätigen, dass der Glasfaserring aktiv und stabil bleibt, wenn der Knoten isoliert ist.
