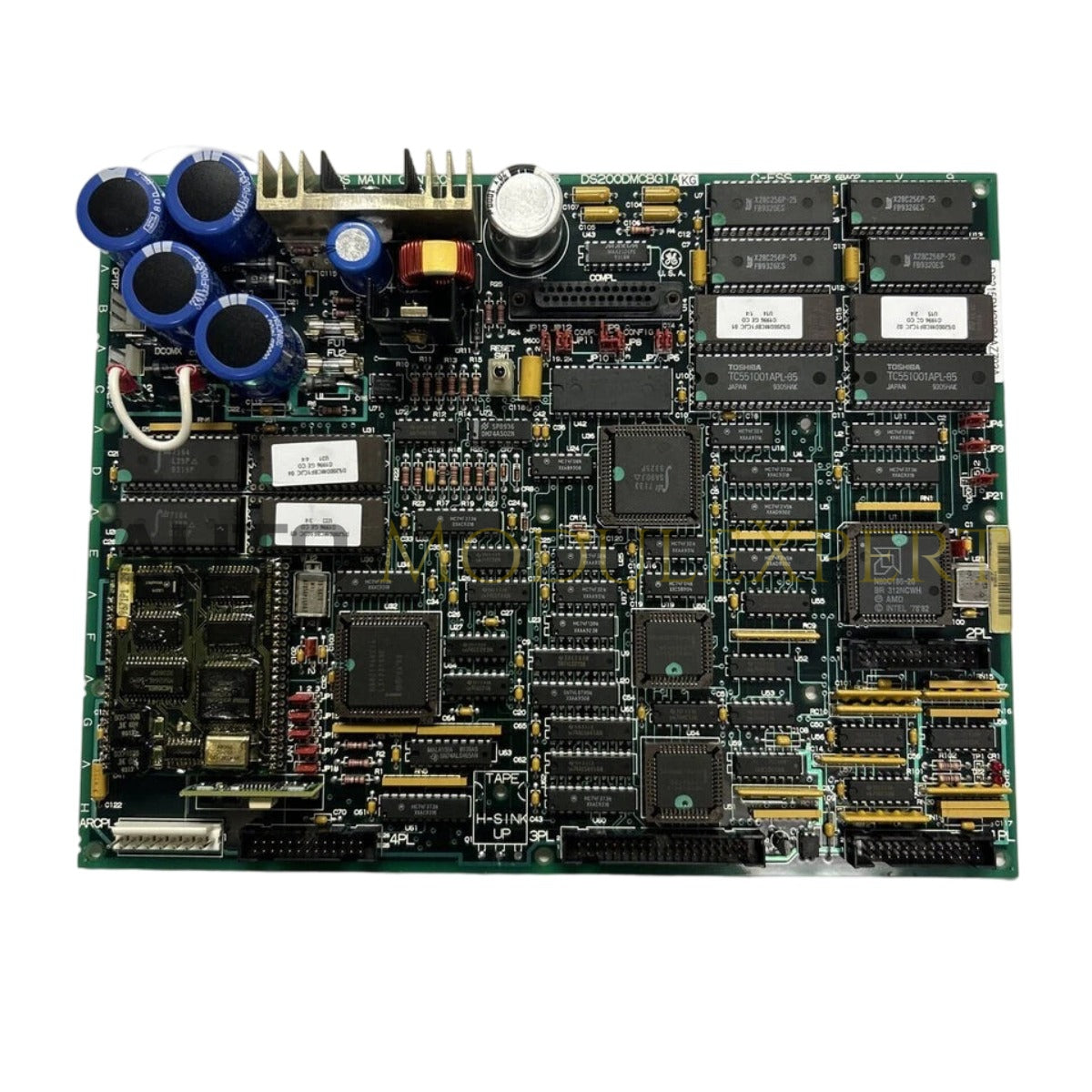

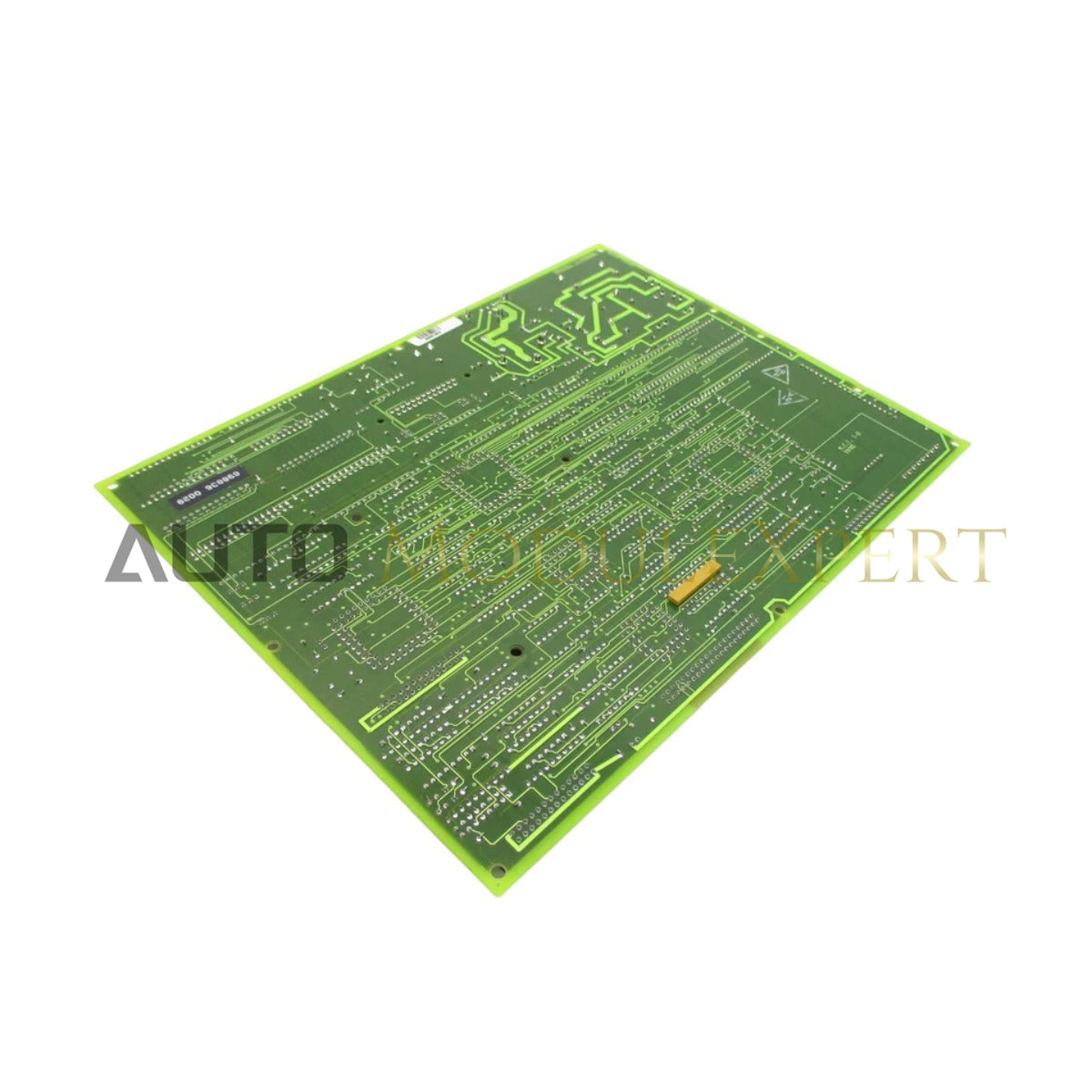

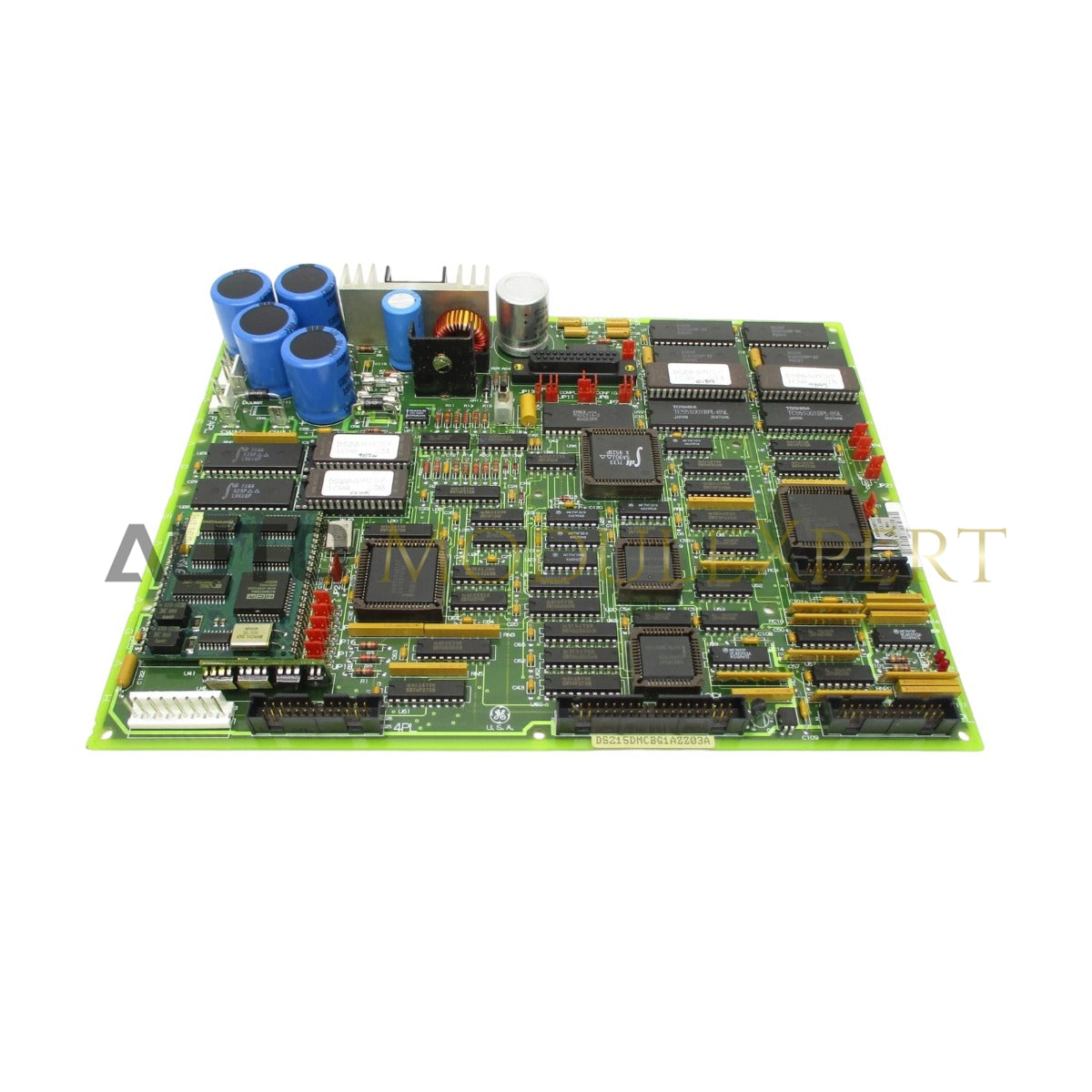

Die General Electric DS215DMCBG1AZZ03A, auch als DS215DMCB IOS-Prozessor- und Kommunikationskarte katalogisiert, fungiert als dedizierte Hardwarekomponente für Signalverarbeitung und I/O-Management innerhalb der DC2000-Steuerungsplattformen. Dieses Modul ermöglicht die direkte physikalisch/elektrische Ausführung von 12-Kanal-I/O-Operationen, regelt den analogen Ausgangsstrom und verwaltet die Bus-Kommunikation auf Systemnetzwerkebene.

Hardware-Spezifikationen

Backplane-Bus-Kommunikationsgeschwindigkeit

Die DS215DMCBG1AZZ03A dient als zentrale Kommunikationsschnittstelle innerhalb der DC2000-Architektur und ermöglicht den Datenaustausch zwischen Feldgeräten und dem Hauptcontroller. Die deterministische Netzwerkleistung wird durch die Hochgeschwindigkeits-Buskommunikation gewährleistet, wodurch analoge Ausgangssignale und digitale Statusaktualisierungen mit dem Prozessor-Scanzyklus synchronisiert werden. Das Design der Karte legt Wert auf eine Skalierung der I/O-Dichte, was eine robuste Signalverarbeitung über die 12 verfügbaren Kanäle bei gleichzeitiger Wahrung der Signalqualität innerhalb des spezifizierten +5 VDC-Gleichtaktbereichs ermöglicht. Die Firmware-Flash-Kompatibilität stellt sicher, dass die Karte in verschiedene Systemrevisionen integriert werden kann, ohne die Bus-Kommunikationsgeschwindigkeit zu beeinträchtigen.

Häufig gestellte Fragen

F: Ist diese Karte für Hot-Swapping-Verfahren geeignet?

A: Nein. Die DC2000-Architektur unterstützt keinen Live-Modulwechsel. Das System muss vollständig stromlos geschaltet werden, um elektrische Fehler und mögliche Schäden an den Backplane-Kommunikationspins zu vermeiden.

F: Wie handhabt das Modul die Signaltrennung für die 0-20 mA-Ausgänge?

A: Das Modul ist darauf ausgelegt, ein präzises 0-20 mA-Signal für die Prozesssteuerung auszugeben. Benutzer müssen sicherstellen, dass die Lastimpedanz, die an diese Kanäle angeschlossen ist, innerhalb der spezifizierten Grenzen bleibt, um die Ausgangsgenauigkeit zu gewährleisten und thermische Belastungen der Ausgangstreiber-Schaltungen zu vermeiden.

Feldinstallationsrichtlinien

1. Schalten Sie den DC2000-Schrank aus und führen Sie ordnungsgemäße Lockout/Tagout (LOTO)-Protokolle durch, bevor Sie auf den Kartenrahmen zugreifen.
2. Überprüfen Sie, ob die Slot-Ausrichtung korrekt ist und die Backplane-Steckverbinder frei von Staub oder physischen Hindernissen sind.
3. Schieben Sie die DS215DMCBG1AZZ03A in die zugewiesene Rack-Position und üben Sie dabei gleichmäßigen, festen Druck auf die Frontplatte aus, um eine sichere Verbindung mit dem Backplane-Bus zu gewährleisten.
4. Schließen Sie die I/O-Signalleitungen an die entsprechenden Klemmenblöcke an und stellen Sie sicher, dass alle Abschirmungen am Schaltschrank-Eintrittspunkt geerdet sind, um elektromagnetische Störungen zu unterdrücken.
5. Überprüfen Sie die Verkabelung auf feste Verbindungen und sorgen Sie dafür, dass die 0-20 mA-Schleifen von Hochspannungs-Wechselstromkabeln ferngeführt werden, um Übersprechen zu minimieren.
6. Nach der Wiederherstellung der Stromversorgung überprüfen Sie, ob die Statusanzeigen der Karte normalen Betrieb anzeigen; konsultieren Sie das Systemhandbuch für spezifische LED-Statusdiagnosen, falls die Initialisierung fehlschlägt.
