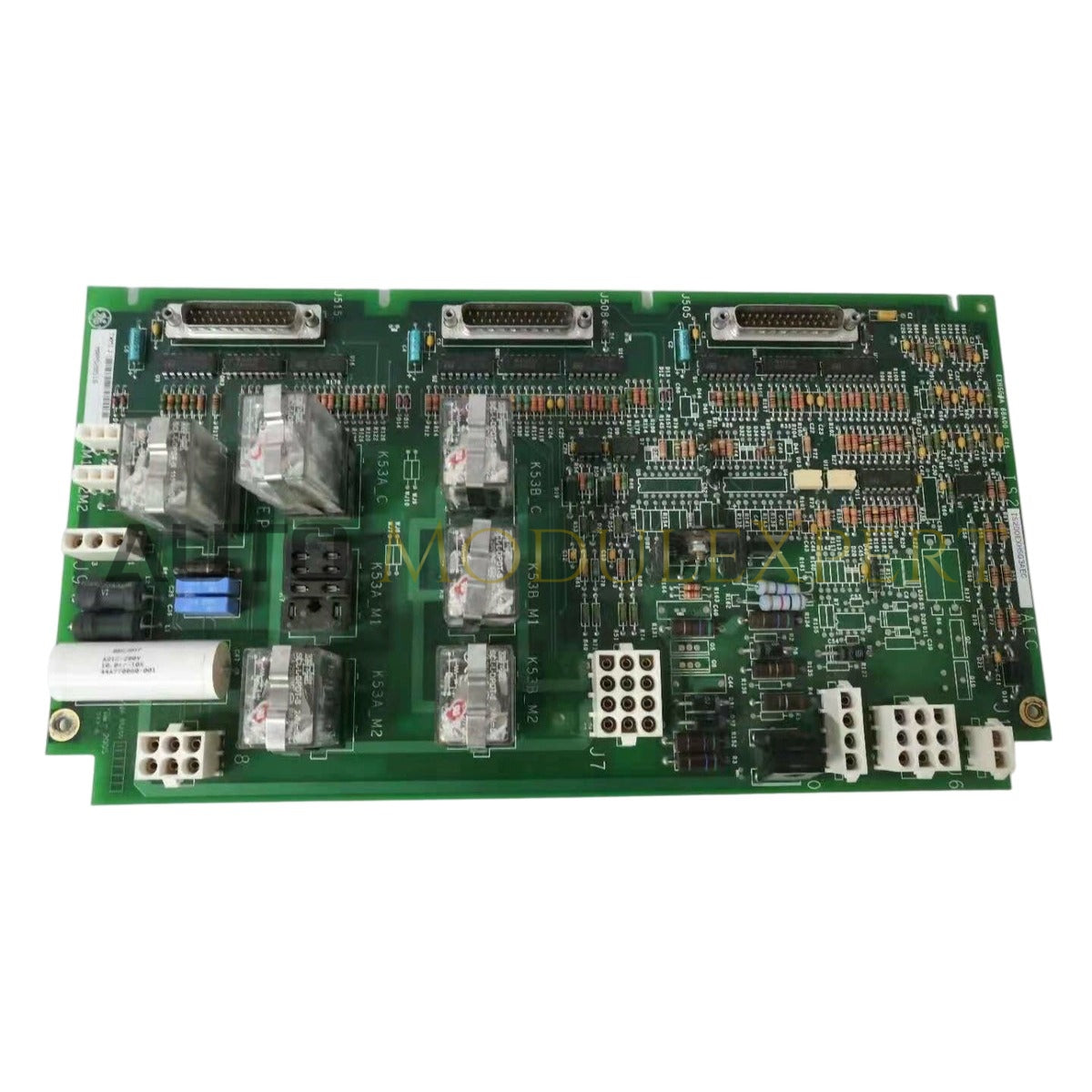

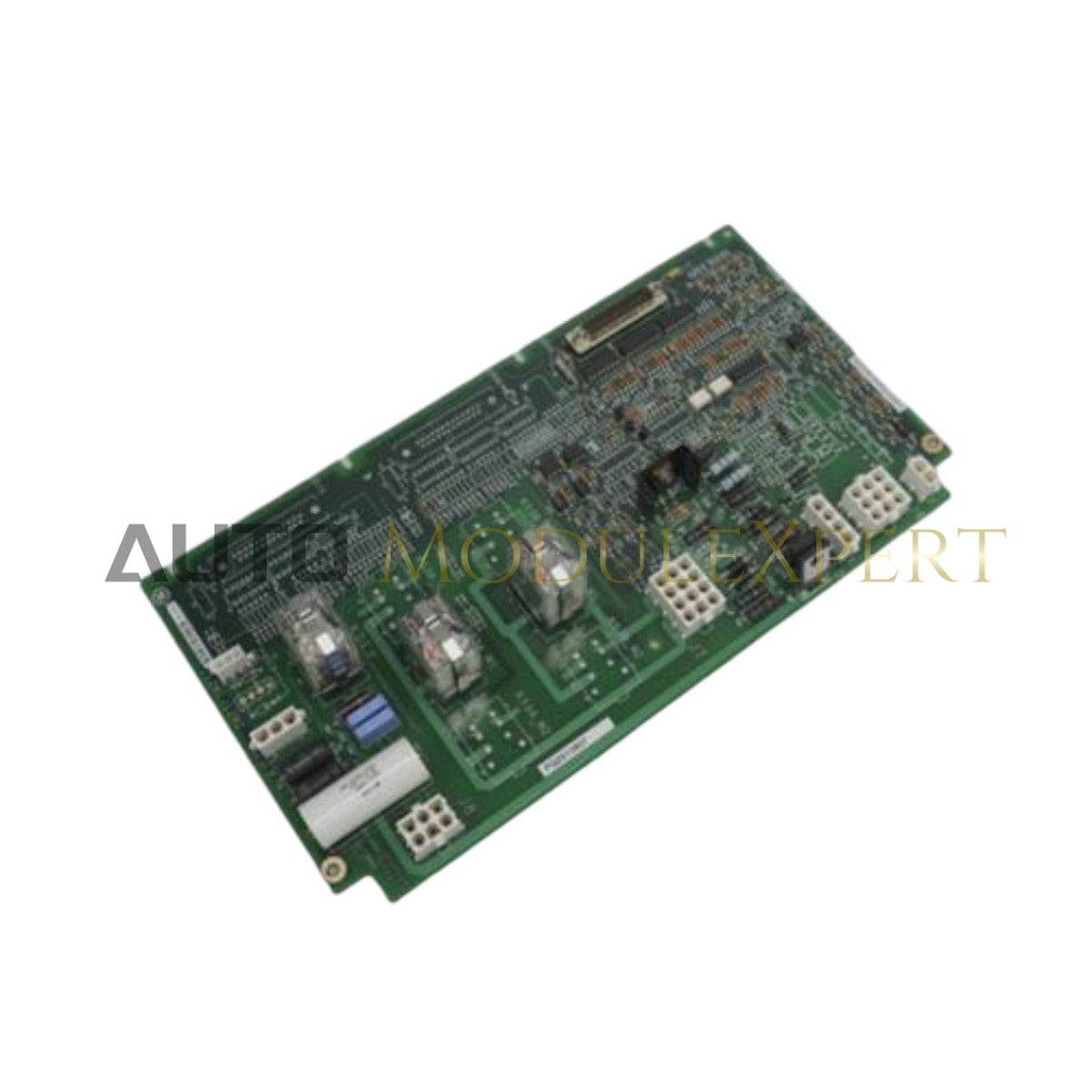

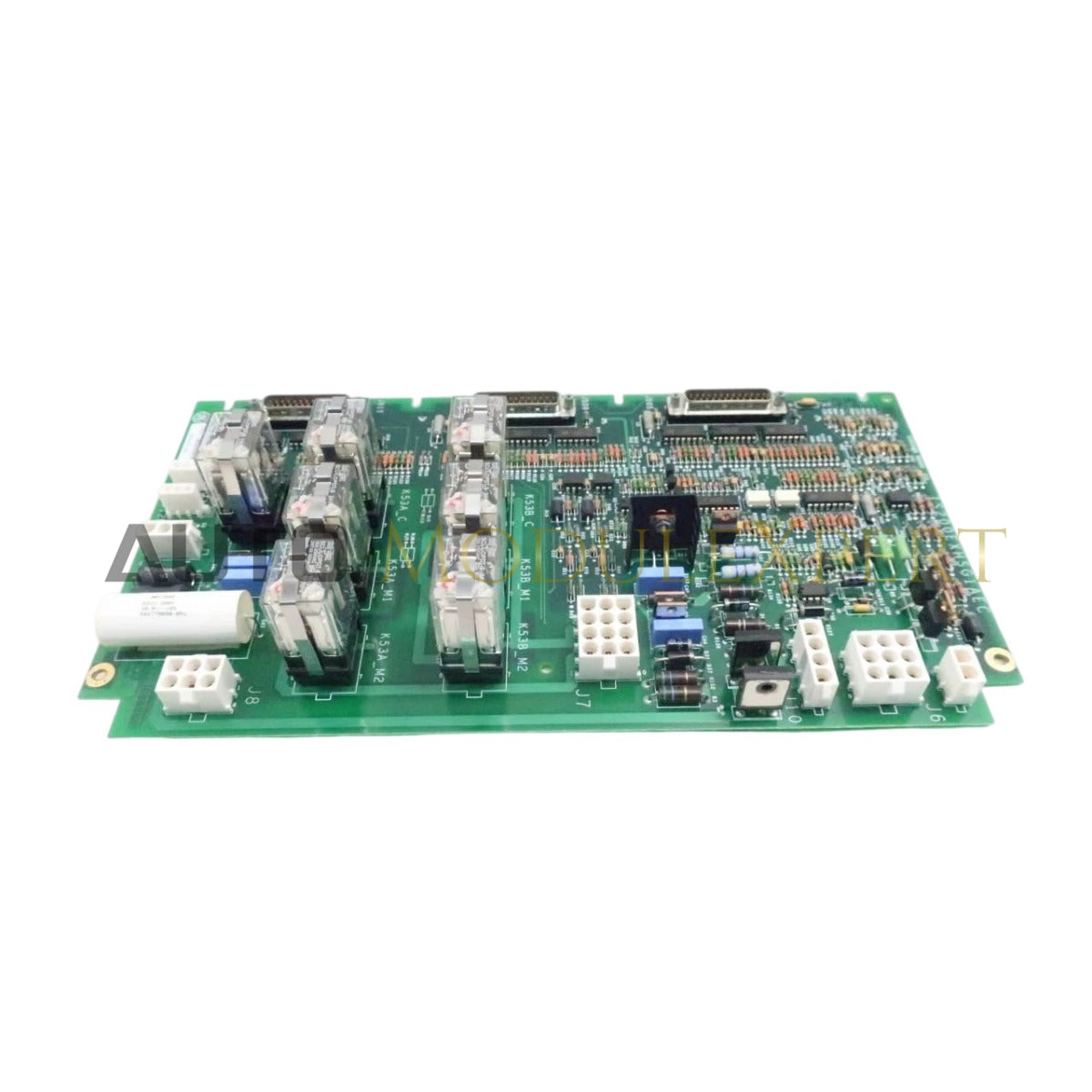

Das General Electric IS200EXHSG4A, auch katalogisiert als das IS200EXHSG4A Statisches Erreger-Terminalbrett, dient als primäres IS200EXHSG4A Abschlussbrett, das zur Signalweiterleitung für statische Erregersysteme auf Mark VIe Plattformen verwendet wird.

Suffix-Aufschlüsselung & Modellmatrix

• IS200: Standard-Hardware-Serienbezeichnung für GE Erregungssteuerungskomponenten.
• EXHS: Kennzeichnung der Architektur des statischen Erreger-Terminalbretts.
• G4A: Revisionsfolge, die die Platinen-Designiteration und die Anordnung der Anschlussterminals angibt.

Hardware-Spezifikationen

Profinet / EtherNet/IP Deterministische Netzwerke

Das IS200EXHSG4A wird in die Erregungssteuerungsarchitektur integriert, um eine zuverlässige Signalverteilung zwischen Feldsensoren und dem statischen Erreger-Controller zu ermöglichen. Diese Platine optimiert die Verbindungswege für Erregungssteuersignale und gewährleistet minimale Latenz sowie hohe Signalqualität im deterministischen Netzwerk. Durch die präzise elektrische Weiterleitung unterstützt das Board eine robuste Skalierung der I/O-Dichte im Schaltschrank und ermöglicht eine effiziente Integration der Firmware-Flash-Kompatibilität im System. Das physische Design stellt sicher, dass der Kommunikationsdurchsatz auch unter den hohen elektromagnetischen Feldbedingungen, die in statischen Erregungsumgebungen vorherrschen, stabil bleibt.

Häufig gestellte Fragen

F: Enthält das IS200EXHSG4A aktive elektronische Komponenten?

A: Nein. Dies ist ein passives Abschlussbrett, das für die Signalweiterleitung und physikalische Verbindung ausgelegt ist. Es enthält keine programmierbaren Bauteile, Logikchips oder aktive Schaltungen.

F: Ist dieses Board mit sowohl einfachen als auch redundanten Erregungssteuerungskonfigurationen kompatibel?

A: Ja. Das Board ist so konzipiert, dass es mit den standardmäßigen Mark VIe statischen Erregungs-I/O-Paketen zusammenarbeitet und sowohl einfache als auch redundante Steuerungsarchitekturen unterstützt, abhängig von der Systemverkabelung und den Anschlussverbindungen.

Feldinstallationsrichtlinien

1. Befestigen Sie das IS200EXHSG4A an der Montageleiste oder der Rückwand des Schranks und sorgen Sie für eine korrekte mechanische Ausrichtung.
2. Überprüfen Sie alle Feldverdrahtungspunkte anhand der bereitgestellten standortspezifischen Verdrahtungspläne, um die korrekte I/O-Pin-Belegung sicherzustellen.
3. Verwenden Sie geeignete Abisolierlängen, um eine sichere Passung in den Klemmenleisten zu gewährleisten, ohne übermäßiges Kupfer freizulegen.
4. Stellen Sie sicher, dass Kabelabschirmungen an den vorgesehenen Schirmerdungspunkten auf der Platine korrekt angeschlossen sind, um elektromagnetische Störungen (EMI) zu minimieren.
5. Überprüfen Sie nach der Installation die Backplane-Steckverbinder, um sicherzustellen, dass keine Pins während des Montageprozesses verbogen oder fehl ausgerichtet sind.
