Produktübersicht

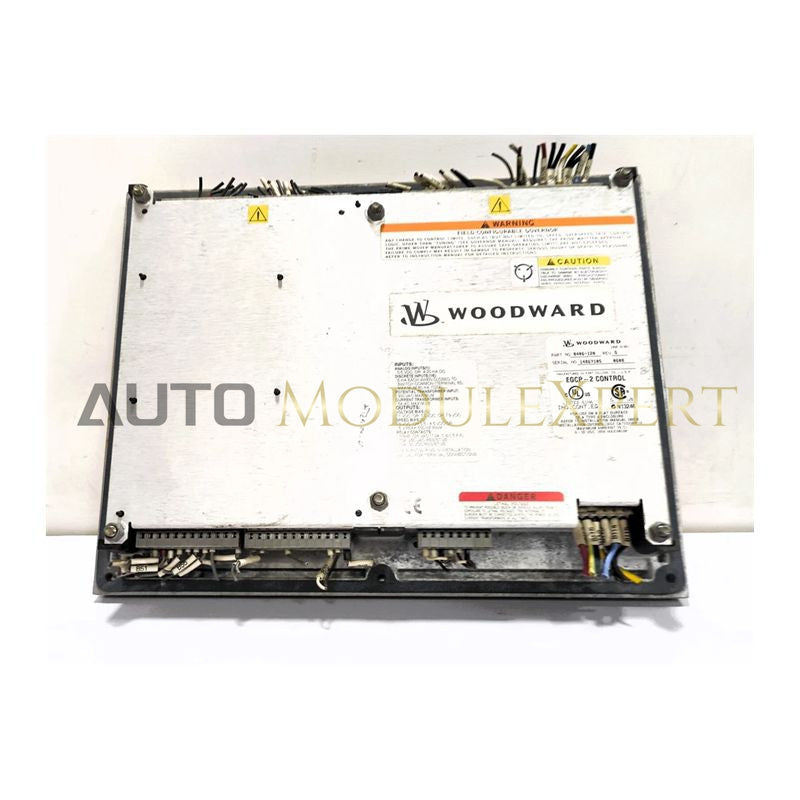

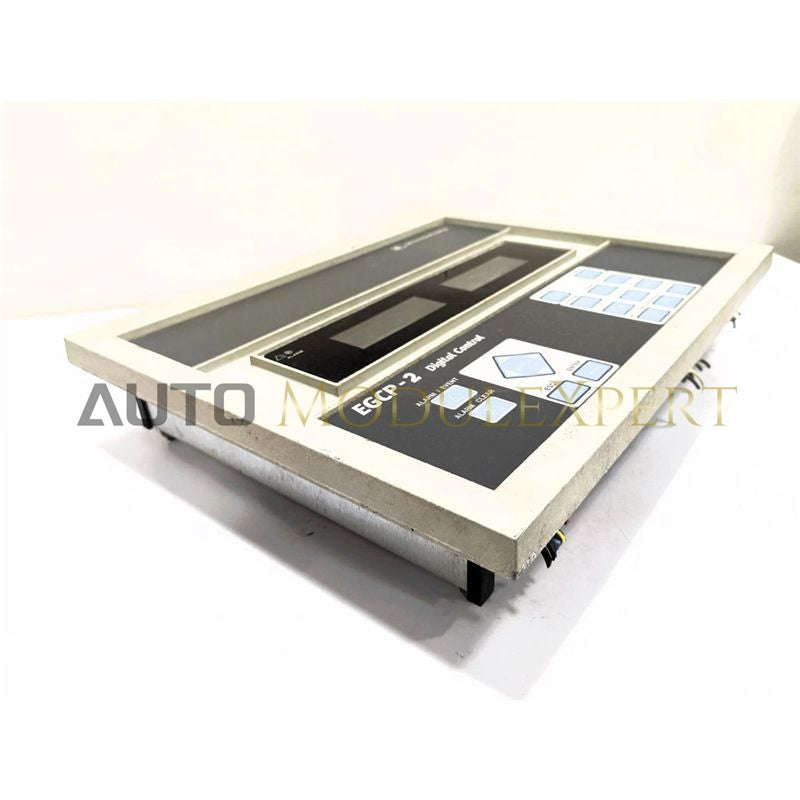

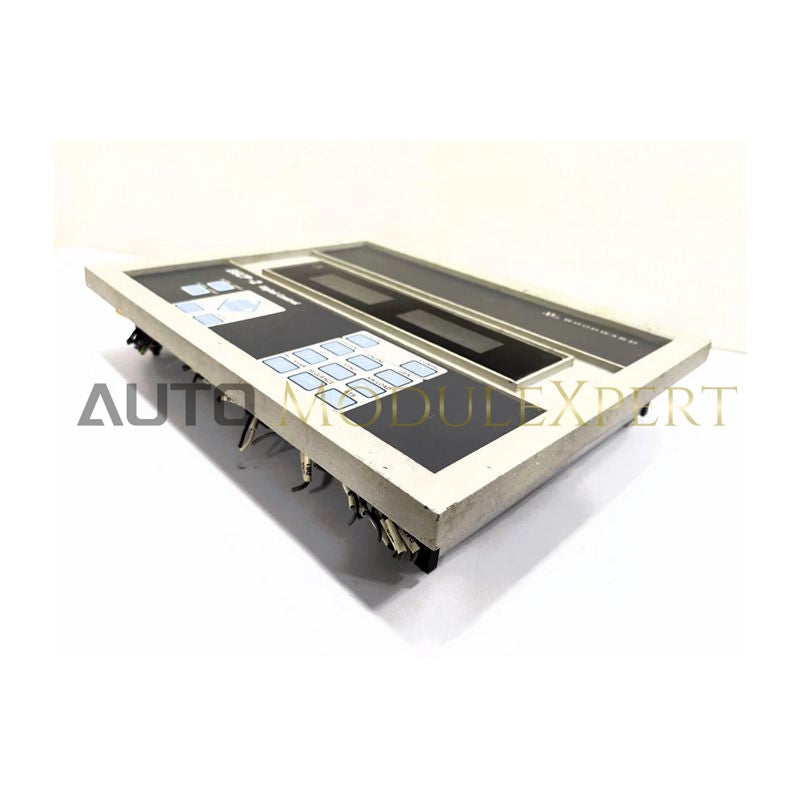

Das Woodward 8406-120 ist eine Schlüsselkomponente der GCP-31 (Generatorsteuerungspaket) Serie. Es steuert die Synchronisation, Lastverteilung und den Schutz einzelner oder mehrerer Generatoraggregate und gewährleistet eine stabile Netzinteraktion sowie Notfallbereitschaft. Das Modul bietet automatisierte Steuerungslogik und integriert mehrere Eingänge zur Überwachung kritischer Systemparameter.

Technische Spezifikationen

Technische Vorteile

• Automatisierte Synchronisationslogik: Der 8406-120 berechnet die Phasenwinkel, Frequenz und Spannungs unterschiede zwischen Generator und Sammelschiene. Er passt automatisch Motordrehzahl und Erregung an, um eine nahtlose Netzsynchronisation mit unterbrechungsfreier Verbindung zu gewährleisten.

• Umfassender Motor-Generator-Schutz: Durch die Integration mehrerer Schutzfunktionen (Überstrom, Rückwärtsleistung und Frequenzschutz) in einem einzigen Modul reduziert der 8406-120 die Verdrahtungskomplexität und potenzielle Fehlerquellen im Schaltschrank.

• Flexible 4-Eingangs-Überwachung: Das Modul ermöglicht die Überwachung von 4 kritischen Parametern (z. B. Öldruck, Kühlmitteltemperatur, Kraftstoffstand). Es kann basierend auf diesen Echtzeitwerten Alarme auslösen oder Abschaltungen veranlassen und bietet so wichtigen Schutz für den Motor.

• Deterministische Lastverteilung: In Mehrmotoranlagen sorgt die GCP-31-Logik für eine proportionale Lastverteilung zwischen den Generatoren, verhindert Überlastungen kleinerer Einheiten und optimiert die Kraftstoffeffizienz.

• Industriegehäuse: Das robuste Gehäuse ist ausgelegt, um elektromagnetische Störungen (EMI) und mechanische Vibrationen, wie sie in industriellen Umgebungen üblich sind, zu widerstehen und gewährleistet einen stabilen Betrieb in Diesel- und Gasmotoranlagen.

FAQs

Ist dieses Woodward 8406-120 Modul eine brandneue Einheit?

Ja, wir liefern ausschließlich 100 % brandneue und originale Woodward 8406-120 Module, die volle Übereinstimmung mit den Herstellervorgaben und Betriebssicherheit gewährleisten.

Unterstützt der 8406-120 Fernüberwachung?

Ja, das Modul verfügt über Kommunikationsanschlüsse zur Integration mit PC-basierten Service-Tools oder SCADA-Systemen. Dadurch können Betreiber die Generatorleistung aus der Ferne überwachen und Einstellungen anpassen, ohne Zugang zur Hochspannungsschaltanlage zu benötigen.

Kann dieses Modul ältere GCP-20 Seriensteuerungen ersetzen?

Der 8406-120 ist ein fortschrittlicheres Modell der GCP-31-Familie und bietet erweiterte Funktionen. Bitte prüfen Sie jedoch die Anschlussbelegungen und Montageabmessungen, da diese von älteren GCP-20 Steuerungen abweichen können.

Was passiert, wenn die 24 VDC Stromversorgung schwankt?

Das Modul verfügt über einen internen Spannungsregler, der typische Schwankungen von ±15% ausgleichen kann. Für optimale Leistung wird eine stabile, gefilterte Stromquelle empfohlen, um eine präzise Funktion sicherzustellen.
