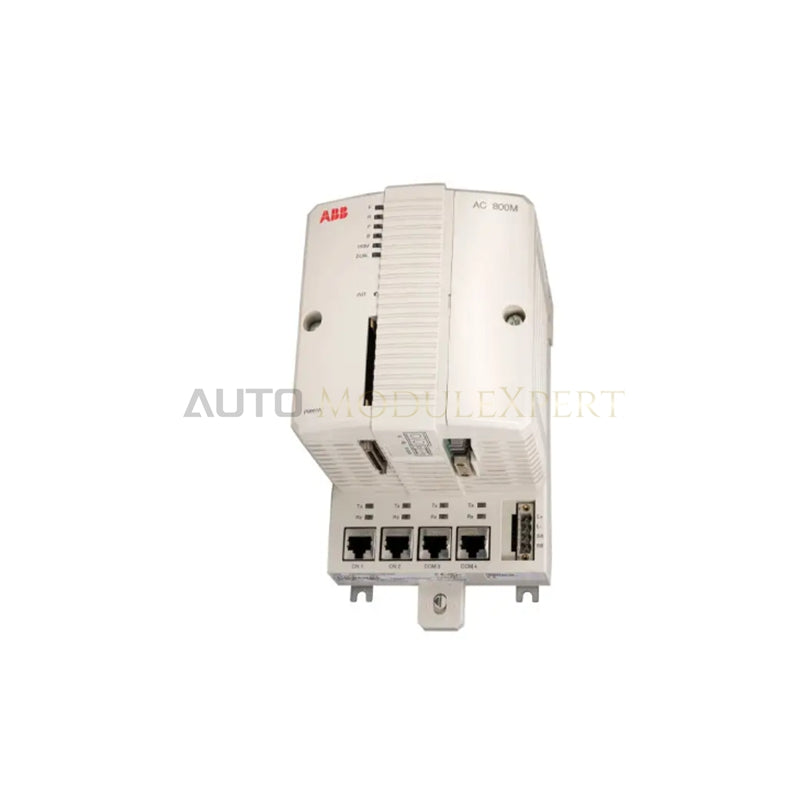

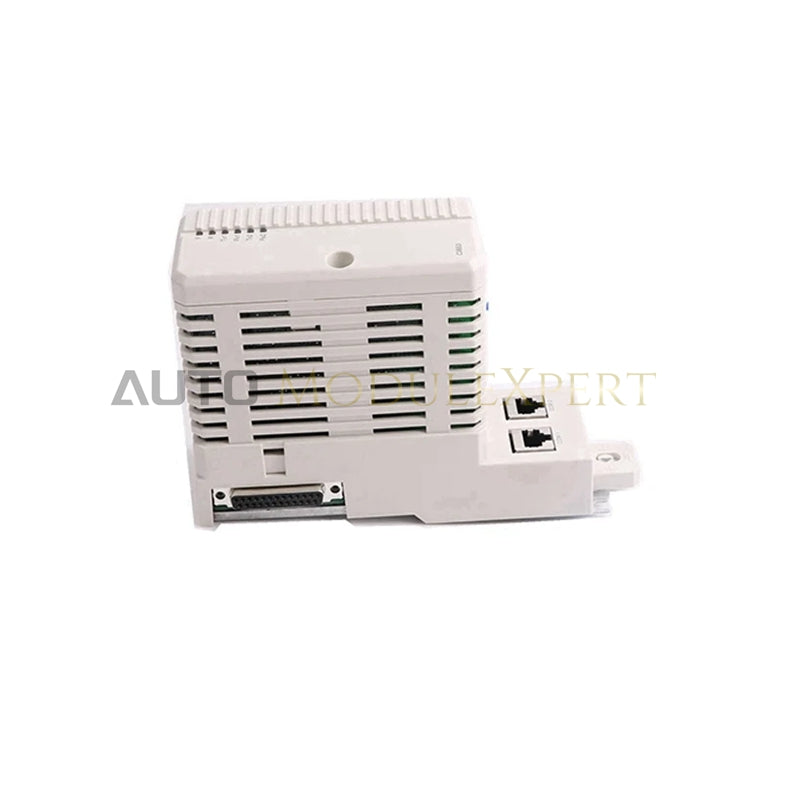

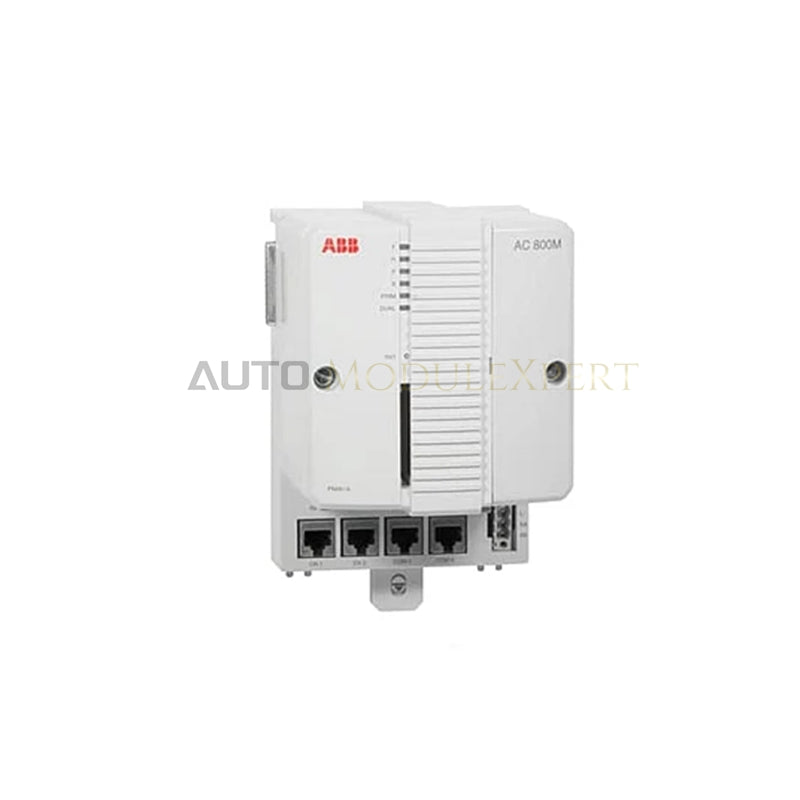

ABB PM867 3BSE076356R1 AC 800M High-Integrity-Prozessoreinheit
Für hochintegrierte und sicherheitsbezogene Prozesssteuerungen auf ABB System 800xA-Plattformen konfiguriert, ermöglicht die ABB PM867 3BSE076356R1 (PM867 High-Integrity-Prozessoreinheit) die direkte physische/elektrische Ausführung über sicherheitskritische Regelkreise. Das Modul verfügt über einen mit 133 MHz betriebenen MPC866-Mikroprozessor und 64 MB Systemspeicher und führt Anweisungen mit etwa 0,09 ms pro 1.000 booleschen Operationen aus. Zur Hardware-Konnektivität gehören zwei RJ45-Ethernet-Schnittstellen, zwei serielle RS-232C-Ports, eine lokale ModuleBus-Schnittstelle und ein CEX-Bus-Erweiterungsport zur Unterstützung von S800-I/O und sicherheitszertifizierter Kommunikation bis zu SIL-3-Einstufungen.
Aufschlüsselung der Suffixe und Modellmatrix
| Enthaltene Komponente / Kit-Paket | Teilenummer / Bestellcode | Funktionale Rolle und physische Schnittstelle |
|---|---|---|
| PM867-Prozessormodul | 3BSE076356R1 (zugehörig zu PM867 / PM867K01) | Primäre High-Integrity-CPU-Platine mit 133-MHz-Prozessor, 64 MB RAM und zwei Ethernet-Ports |
| TP830-Grundplattenbaugruppe | TP830 | System-Backplane-Grundplatte für DIN-Schienenmontage und physische Signalführung |
| TB850-CEX-Bus-Abschlusswiderstand | TB850 | Leitungsabschluss zur Impedanzanpassung für die CEX-Bus-Erweiterungsschnittstelle |
| TB807-ModuleBus-Abschlusswiderstand | TB807 | Bus-Abschlussmodul für die lokale ModuleBus-I/O-Kommunikation |
| TB852-RCU-Link-Abschlusswiderstand | TB852 | Abschlusseinheit für Redundant-Control-Unit-Link-Schnittstellen |
| Backup-Batterie | 3,6 V Lithium | Stromquelle zur Erhaltung des nichtflüchtigen Speichers für den Anwendungsspeicher bei Stromausfällen |
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PM867 (Bestellnummer: 3BSE076356R1) |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 0,8 kg |
| Abmessungen | 119 x 186 x 135 mm |
| Betriebstemperatur | +5 bis +55 deg C |
| Leistungsaufnahme | Typisch 5,1 W, maximal 8,6 W bei 24 VDC |
| Zulässiger Versorgungsspannungsbereich | 19,2-30 VDC |
| Stromaufnahme | Typisch 210 mA, maximal 360 mA bei 24 VDC |
| Mikroprozessor | MPC866 (133 MHz) |
| Systemspeicher | 64 MB RAM (ca. 46,559 MB für die Anwendung verfügbar) |
| Ausführungsleistung | Ca. 0,09 ms pro 1.000 booleschen Operationen |
| Sicherheitskonformität | SIL 3-zertifiziert (IEC 61508 / TÜV mit SM812-Sicherheitsmodul) |
| Ethernet-Ports | 2 x RJ45 (IEEE 802.3, 10 Mbit/s, MMS- und IAC-Protokolle) |
| Serielle Schnittstellen | 2 x RS-232C-RJ45-Ports |
| Firmware-/Systemkompatibilität | System 800xA 6.0.2 und höher |
Kommunikationsgeschwindigkeit des Backplane-Busses und Kompatibilität des Firmware-Flashs
Die hochintegrierte Ausführungsarchitektur leitet Prozesssicherheitsdaten über interne Backplane-Busse und gewährleistet dabei eine strikt deterministische zeitliche Verarbeitung. Integrierte ModuleBus- und CEX-Bus-Schnittstellencontroller liefern eine stabile Kommunikationsgeschwindigkeit des Backplane-Busses über angeschlossene S800-High-Integrity-I/O-Cluster hinweg und stellen bis zu 2,4 A für CEX-Bus-Module bereit. Der integrierte nichtflüchtige Firmware-Speicher erzwingt über ABB 800xA Control Builder eine strenge Prüfung der Firmware-Flash-Kompatibilität und verhindert so die Ausführung nicht verifizierter oder nicht übereinstimmender Sicherheitsanwendungslogik auf der Systemplattform.
Häufig gestellte Fragen
F: Welche zusätzliche Hardware ist erforderlich, um mit dem PM867-Prozessor eine SIL-3-Sicherheitsbewertung zu erreichen?
A: Für die SIL-3-Sicherheitskonformität muss die PM867-Prozessoreinheit mit einem SM812-Sicherheitsmodul sowie SIL-3-zertifizierten Softwareanwendungskonfigurationen und S800-High-Integrity-I/O kombiniert werden.
F: Wie bleiben Anwendungsdaten im RAM erhalten, wenn die Hauptstromversorgung getrennt wird?
A: Eine im Paket enthaltene 3,6-V-Lithium-Backup-Batterie versorgt den integrierten RAM kontinuierlich mit Backup-Strom und erhält bei Ausfällen der 24-VDC-Hauptstromversorgung etwa 46,559 MB Anwendungsdaten.
Richtlinien für die Installation vor Ort
Montieren Sie die TP830-Grundplatte vertikal auf einer standardmäßigen 35-mm-DIN-Schiene in einem industriellen Schutzgehäuse der Schutzart IP54 oder höher. Stellen Sie oberhalb und unterhalb der Baugruppe mindestens 50 mm vertikalen Freiraum sicher, damit die Kühlluft durch natürliche Konvektion über die Lüftungsöffnungen strömen kann. Befestigen Sie den TB807-ModuleBus-Abschlusswiderstand, den TB850-CEX-Bus-Abschlusswiderstand und den TB852-RCU-Link-Abschlusswiderstand in den dafür vorgesehenen Backplane-Ports, um Signalreflexionsfehler zu verhindern. Schließen Sie die primären nominalen 24-VDC-Versorgungsleitungen mit geschirmten Leitern an und verbinden Sie die Drain-Leitungen direkt mit der Haupterdungsschiene des Gehäuses.
