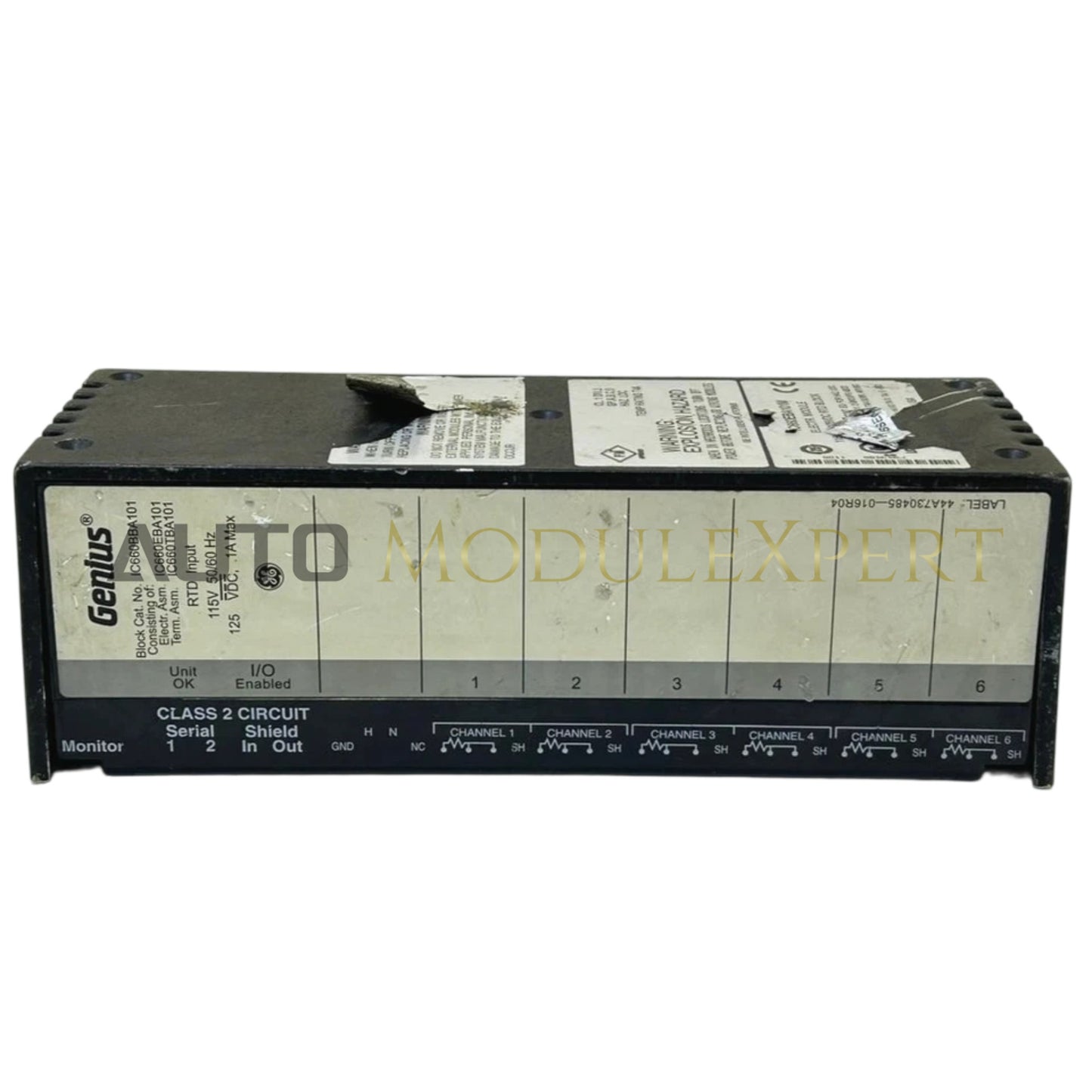

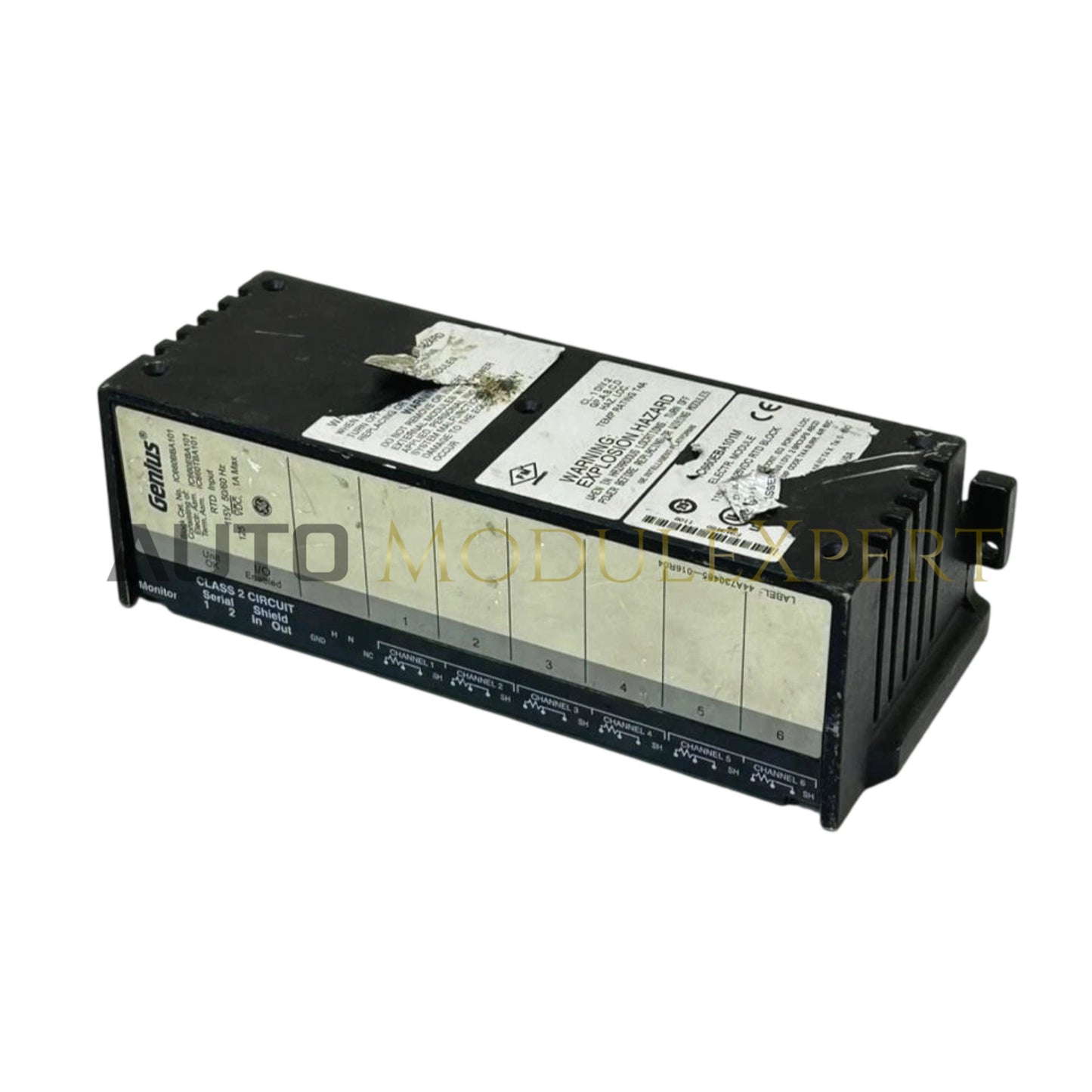

Der General Electric IC660BBA101, auch als IC660BBA101 RTD-Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für hochpräzise Temperaturüberwachung mittels Widerstandstemperaturfühlern (RTDs) innerhalb von Genius I/O-Netzwerkarchitekturen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC660BBA101 |
| Marke | General Electric |
| Herkunft | USA |
| Gewicht | 1,8 kg |
| Abmessungen | 22,44 cm x 8,89 cm x 10,00 cm |
| Betriebstemperatur | 0 °C bis 60 °C |
| Leistungsaufnahme | 7 W (maximale Verlustleistung) |
| Eingangskanäle | 6 Kanäle (3 isolierte Gruppen zu je 2) |
| Widerstandsbereich | 0–5000 Ohm |
| Eingangstyp | Platin-, Nickel-, Kupfer-RTDs |
Genius I/O Netzwerkkommunikation und Signalverarbeitung
Der IC660BBA101 ermöglicht die Erfassung analoger Widerstandsdaten und wandelt diese in digitale Temperaturwerte um. Das Modul verfügt über drei isolierte Gruppen mit jeweils zwei Kanälen und bietet eine 300 V Gruppen-zu-Gruppen-Isolation sowie eine 1500 V Block-zu-Erde-Isolation, um Messrauschen zu minimieren. Die deterministische Datenübertragung erfolgt über den Genius I/O Seriellbus mit konfigurierbaren Aktualisierungsintervallen (400, 800 oder 1600 ms), um eine Balance zwischen Scan-Reaktionszeit und Rauschunterdrückung zu gewährleisten. Firmware-Flash-Kompatibilität und eine korrekte Skalierung der I/O-Dichte sind erforderlich, um dieses Modul in den bestehenden Netzwerkscanzyklus zu integrieren und sicherzustellen, dass Alarmgrenzen und Statusdiagnosen korrekt am Host-Controller angezeigt werden.
Häufig gestellte Fragen
F: Unterstützt das Modul verschiedene RTD-Materialtypen?
A: Ja, das Modul ist werkseitig kalibriert und unterstützt Platin-, Nickel- und Kupfer-RTD-Typen mit konfigurierbaren Linearisierungsoptionen pro Kanal.
F: Wie wird die Signalfilterung in störanfälligen Umgebungen konfiguriert?
A: Anwender können die Eingangsfilterzeit über die Genius I/O Konfigurationssoftware auf 400, 800 oder 1600 ms einstellen, um eine optimale Rauschunterdrückung für spezifische Feldbedingungen zu gewährleisten.
F: Was passiert, wenn ein RTD-Draht bricht oder einen Kurzschluss hat?
A: Das Modul führt eine automatische Diagnoseüberwachung durch. Es erkennt offene Leitungen und Kurzschlusszustände, die als Fehlerstatusbits an den Host-Controller gemeldet werden, basierend auf der individuellen Kanal-Konfiguration.
Richtlinien für die Feldinstallation
- Montage: Befestigen Sie das Modul an der vorgesehenen Oberfläche oder Anschlussbasis. Stellen Sie eine mechanische Ausrichtung sicher, um die Integrität der Genius I/O Seriellverbindungsstecker zu erhalten.
- Verdrahtung: Verwenden Sie geschirmte verdrillte Leitungen für RTD-Anschlüsse, um elektromagnetische Störungen zu vermeiden. Halten Sie die RTD-Signalverdrahtung getrennt von Wechselstrom- und Hochstrom-Motorsteuerkreisen.
- Erdung: Schließen Sie die Kabelabschirmungen an die vorgesehene Erdungsklemme an, um die Wirksamkeit der 1500 V Block-zu-Erde-Isolation zu gewährleisten. Stellen Sie sicher, dass der Genius-Bus-Seriellanschluss an beiden Enden ordnungsgemäß mit Widerständen terminiert ist.
- Umweltmanagement: Sorgen Sie dafür, dass der Installationsort eine Betriebstemperatur zwischen 0 °C und 60 °C einhält. Stellen Sie eine ausreichende Belüftung sicher, um die Ableitung der maximalen thermischen Verlustleistung von 7 W zu ermöglichen.
