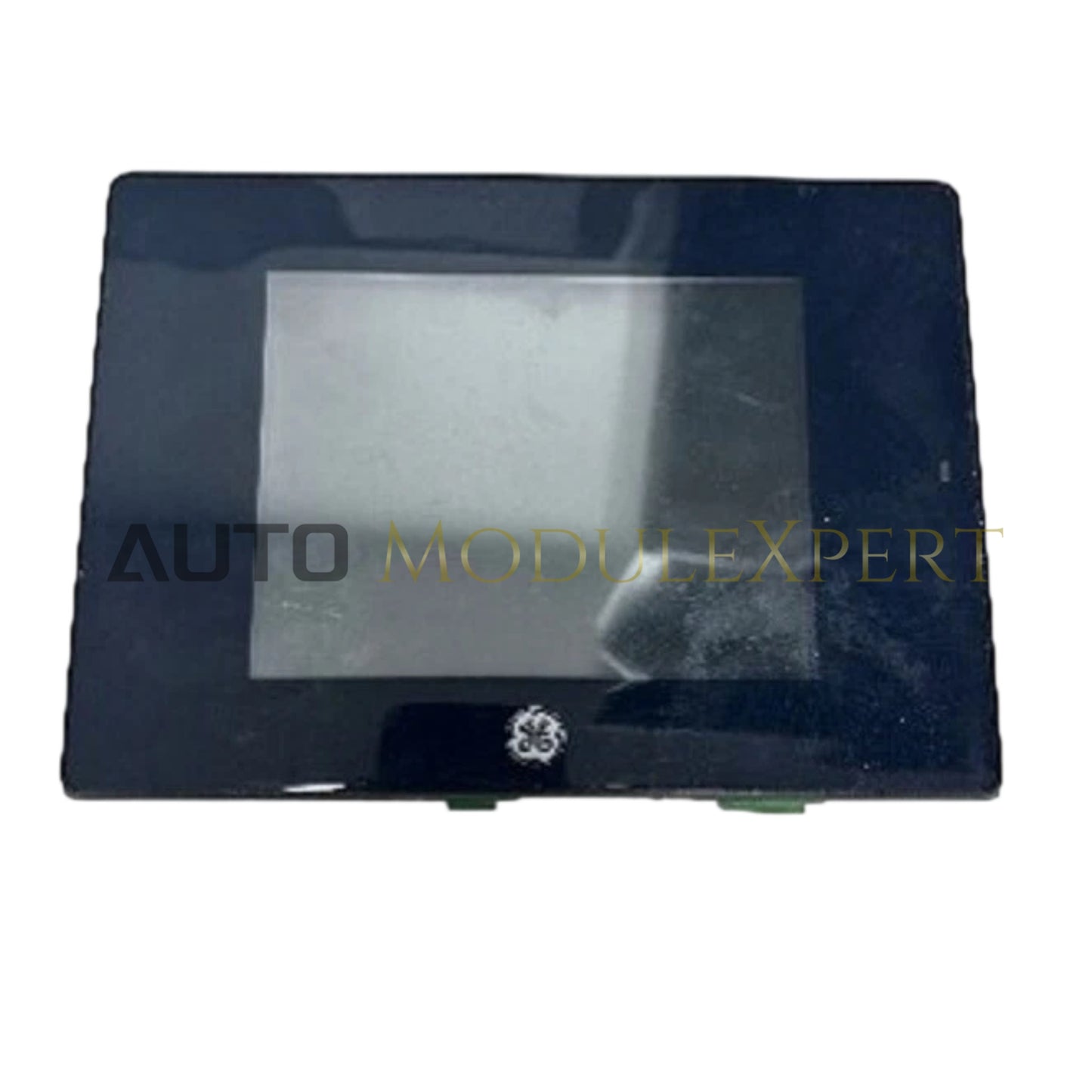

Das GE Fanuc IC755CSS06RDA-AA, auch als IC755CSS06RDA-AA Operator Interface Module katalogisiert, fungiert als dedizierte Mensch-Maschine-Schnittstelle (HMI) zur Prozessvisualisierung und zum Datenaustausch innerhalb der QuickPanel+ Industrie-Steuerungsplattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC755CSS06RDA-AA |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | Nicht angegeben |
| Abmessungen | 172,5 mm x 131,5 mm (Ausschnitt), 65 mm (Tiefe) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Stromverbrauch | 24 VDC, 15 W |
| Display | 6 Zoll TFT Farb-LCD |
| Auflösung | 320 x 240 Pixel (QVGA) |
| Schnittstellen | RS-232, RS-485, Ethernet (10/100 Mbps) |
Profinet / EtherNet/IP Deterministische Netzwerke
Das IC755CSS06RDA-AA integriert sich in industrielle Steuerungsarchitekturen über Hochgeschwindigkeits-Ethernet oder serielle Protokolle und unterstützt den deterministischen Datenaustausch zwischen HMI und Steuerung. Dieses Gerät ermöglicht die Echtzeitüberwachung von Prozessvariablen und Diagnoseinformationen über ein stabiles Kommunikations-Backbone. Bei der Konfiguration in einer verteilten Steuerungsumgebung stellt die Schnittstelle sicher, dass Bildschirmaktualisierungen und Bedienereingaben effizient verarbeitet werden, um Jitter im Regelkreis zu minimieren. Die Kompatibilität der Firmware-Flash muss mit der Projekt-Engineering-Softwareversion überprüft werden, um eine nahtlose Datensynchronisation und grafische Darstellungsleistung zu gewährleisten.
Häufig gestellte Fragen
F: Ist die resistive Touch-Oberfläche empfindlich gegenüber Umgebungsbedingungen?
A: Resistive Touchscreens funktionieren durch physischen Druck, wodurch sie für Umgebungen geeignet sind, in denen Bediener Handschuhe tragen. Es sollte jedoch sichergestellt werden, dass die Oberfläche frei von scharfen Fremdkörpern bleibt, um Kratzer auf der Abdeckung zu vermeiden, die zu Kalibrierabweichungen führen könnten.
F: Wie sollte ich die Verkabelung des Kommunikationsports bei langen Distanzen handhaben?
A: Bei Verwendung der RS-485 seriellen Schnittstelle für Langstreckenkommunikation ist darauf zu achten, verdrillte, geschirmte Kabel mit geeigneten Abschlusswiderständen an beiden Enden des Segments zu verwenden, um Signalreflexionen und elektromagnetische Störungen zu minimieren.
Feldinstallationsrichtlinien
- Überprüfen Sie, dass der Schalttafelausschnitt exakt 172,5 mm x 131,5 mm misst, um sicherzustellen, dass die Dichtung einen effektiven Schutz gegen Staub- und Flüssigkeitseintritt bietet.
- Installieren Sie die HMI mit der mitgelieferten Befestigungshardware und ziehen Sie die Clips gleichmäßig an, um Rahmenbelastungen oder Displayverzerrungen zu vermeiden.
- Schließen Sie das Gerät an eine 24 VDC-Stromquelle an, die von hochinduktiven Lasten (wie großen Motor-Schützen) isoliert ist, um Spannungsspitzen zu verhindern.
- Führen Sie alle Kommunikationskabel durch geerdete Metallrohre oder -kanäle und halten Sie einen Mindestabstand von 150 mm zu Hochspannungs-Wechselstromleitungen ein, um Störkopplungen zu reduzieren.
- Stellen Sie sicher, dass der Erdungsbolzen am hinteren Gehäuse sicher mit dem Haupterdungsschienenanschluss des Schaltschranks über einen niederohmigen Geflechtschluss verbunden ist, um eine konstante Referenz für elektromagnetische Verträglichkeit zu gewährleisten.
