Produktübersicht

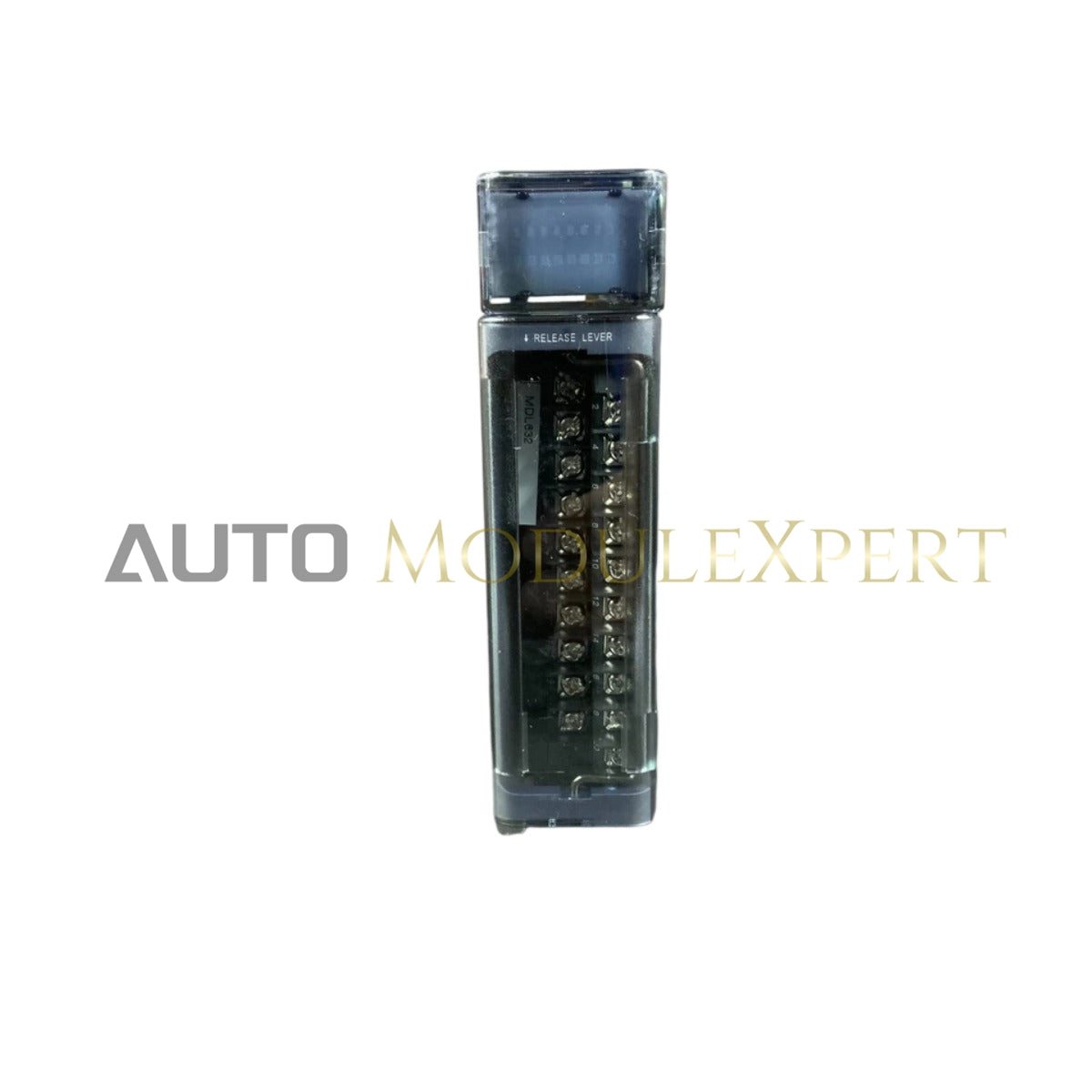

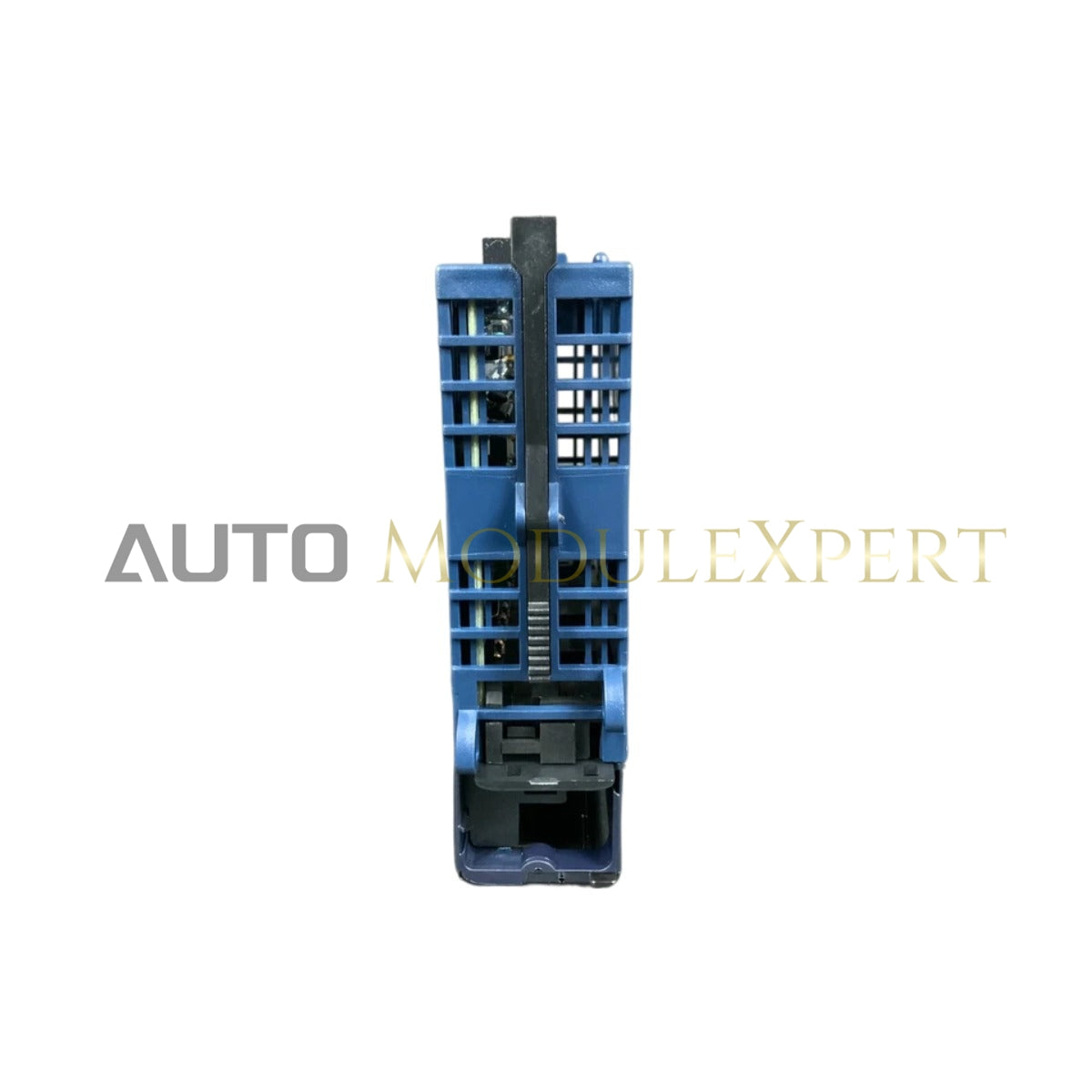

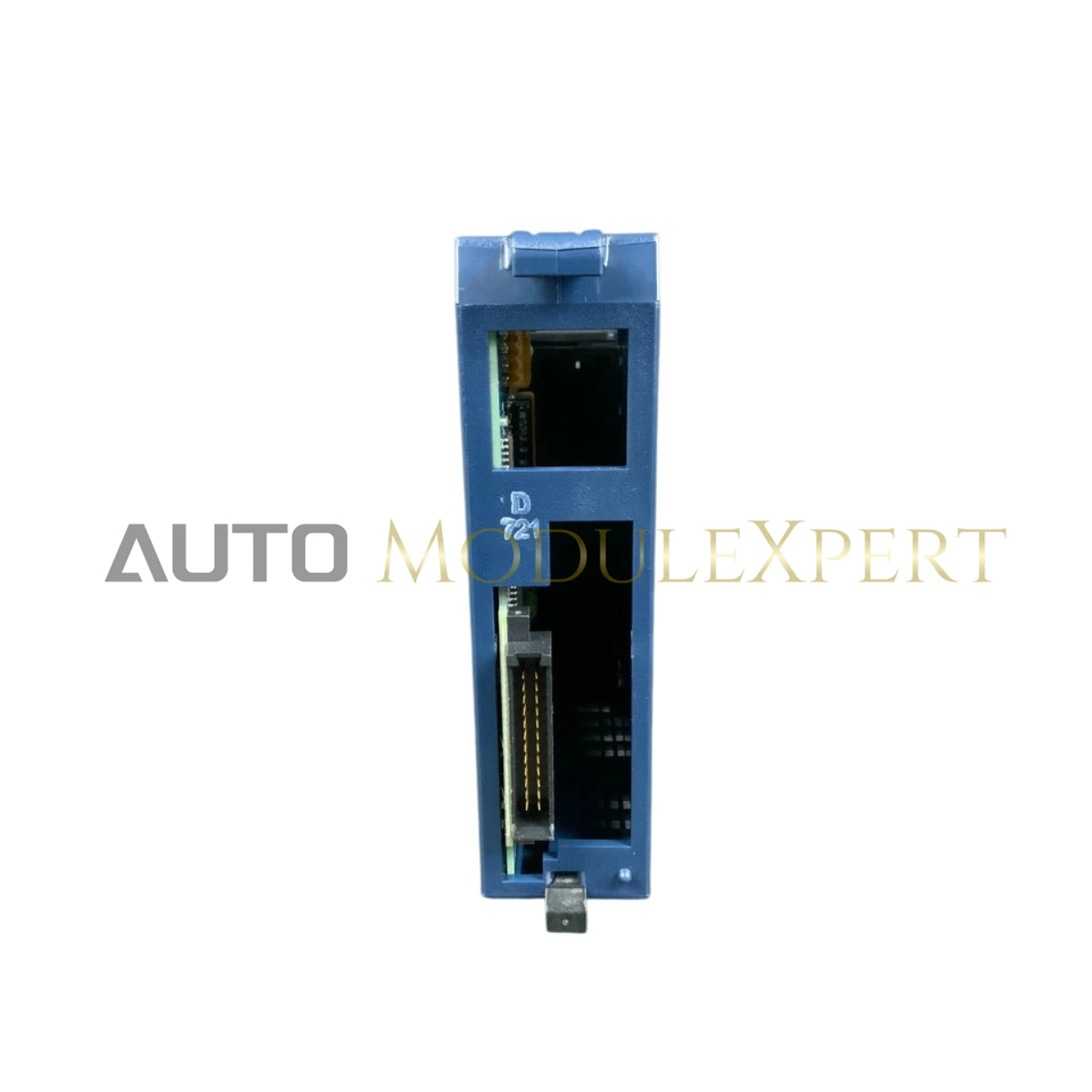

Das GE IC694MDL632 fungiert als Hochvolt-Diskreteingangsmodul für die PACSystems RX3i Steuerungsserie. Dieses Modul erkennt den Status von Feldgeräten wie Drucktastern, Endschaltern und Näherungssensoren, die mit 125 VDC betrieben werden. Es bietet acht Eingänge, aufgeteilt in zwei isolierte Gruppen, was flexible Verdrahtungskonfigurationen für komplexe industrielle Anwendungen ermöglicht. Wir liefern dieses Modul als 100 % nagelneu und Originalausrüstung.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Nennspannung | 125 VDC |
| Eingangsspannungsbereich | 0 bis 150 VDC |
| Anzahl der Eingänge | 8 Eingänge (2 isolierte Gruppen mit je 4 Punkten) |
| Eingangslogik | Positive oder negative Logik (Sinking oder Sourcing) |
| Ein-Zustand Spannung | 90 bis 150 VDC |
| Aus-Zustand Spannung | 0 bis 30 VDC |
| Eingangsstrom | Typisch 4,5 mA bei Nennspannung |
| Ansprechzeit | Typisch 7 ms (Ein und Aus) |
| Leistungsaufnahme | 40 mA vom 5V Backplane-Bus; 36 mA von der Benutzerstromversorgung |
| Isolation | 250 VAC Dauerbetrieb (Feld-zu-Backplane und Gruppe-zu-Gruppe) |
| Betriebstemperatur | 0°C bis 60°C (32°F bis 140°F) |
| Gewicht | 0,28 kg |
Technische Vorteile
Flexible Gruppenisolation
Das Modul teilt die acht Eingänge in zwei elektrisch isolierte Gruppen mit jeweils vier Punkten auf. Dieses Design ermöglicht es, dass jede Gruppe mit unterschiedlichen Stromversorgungen oder Logikpolaritäten betrieben wird, was die Verdrahtung vereinfacht und Platz im Schaltschrank bei Systemen mit gemischten Spannungen spart.
Hohe Signalstabilität bei Hochspannung
Der Betrieb mit 125 VDC verbessert die Signalzuverlässigkeit über lange Kabellängen im Vergleich zu Niederspannungs-Steuerungssystemen. Diese Eigenschaft minimiert Probleme durch Spannungsabfall und elektromagnetische Störungen in großen Industrieanlagen.
Verbesserte Sicherheitskennzeichnung
Ein rotes Identifikationsband auf der Frontplatte des Moduls weist deutlich auf die Anwesenheit von Hochspannungsschaltungen hin. Diese visuelle Warnung unterstützt Wartungspersonal dabei, die entsprechenden elektrischen Sicherheitsvorschriften bei Installation und Service einzuhalten.
Integrierte Diagnose
Acht LED-Anzeigen auf der Frontplatte bieten eine sofortige visuelle Rückmeldung zum Status jedes Eingangs. Techniker können so die Feldsignalaktivität schnell überwachen und die Fehlersuche während Inbetriebnahme und Wartung beschleunigen.
FAQs
Kann das IC694MDL632 in einem Series 90-30 Rack installiert werden?
Nein. Das IC694MDL632 ist speziell für die PACSystems RX3i Plattform konzipiert und benötigt die RX3i Backplane-Architektur. Es ist nicht kompatibel mit älteren Series 90-30 Racks.
Unterstützt dieses Modul Hot-Swapping?
Ja. Die RX3i Plattform unterstützt Hot-Swapping, sodass das Modul bei eingeschaltetem System ausgetauscht werden kann, sofern alle Hochspannungssicherheitsvorschriften beachtet werden.
Wie viele Eingänge können gleichzeitig aktiviert werden?
Das Modul kann alle acht Eingänge gleichzeitig aktiv unterstützen. In Umgebungen mit hohen Umgebungstemperaturen nahe 60°C sollten jedoch die thermischen Abminderungsrichtlinien aus dem RX3i Systemhandbuch beachtet werden, um einen stabilen Betrieb zu gewährleisten.
Wie konfiguriere ich den Logiktyp für jede Gruppe?
Die Logikkonfiguration hängt von der externen Feldverdrahtung ab. Wird der gemeinsame Anschluss der Gruppe mit der negativen Versorgung verbunden, arbeitet die Gruppe mit positiver Logik; bei Verbindung mit der positiven Versorgung arbeitet sie mit negativer Logik.
