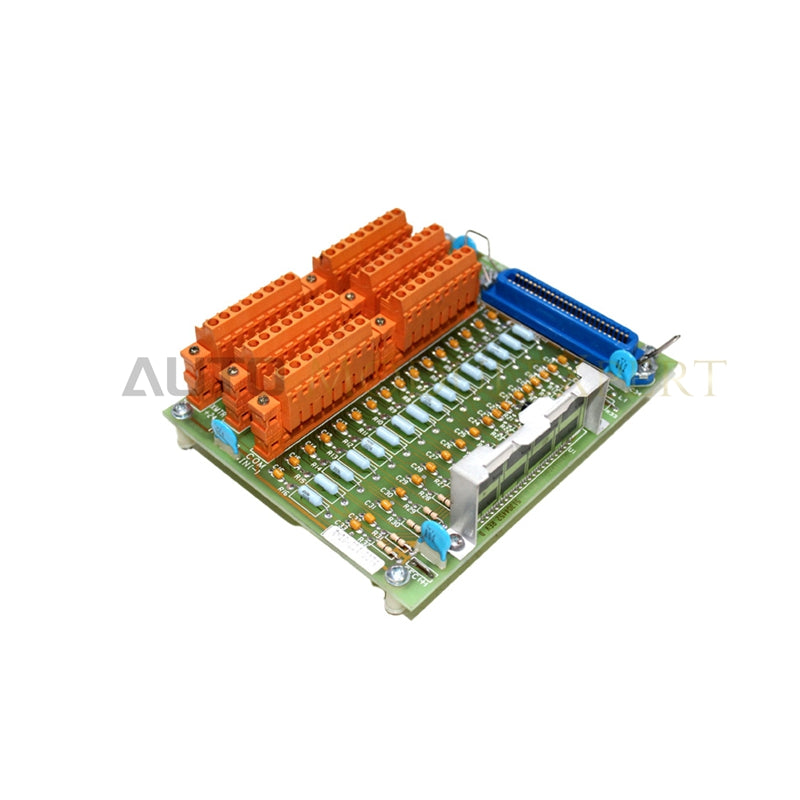

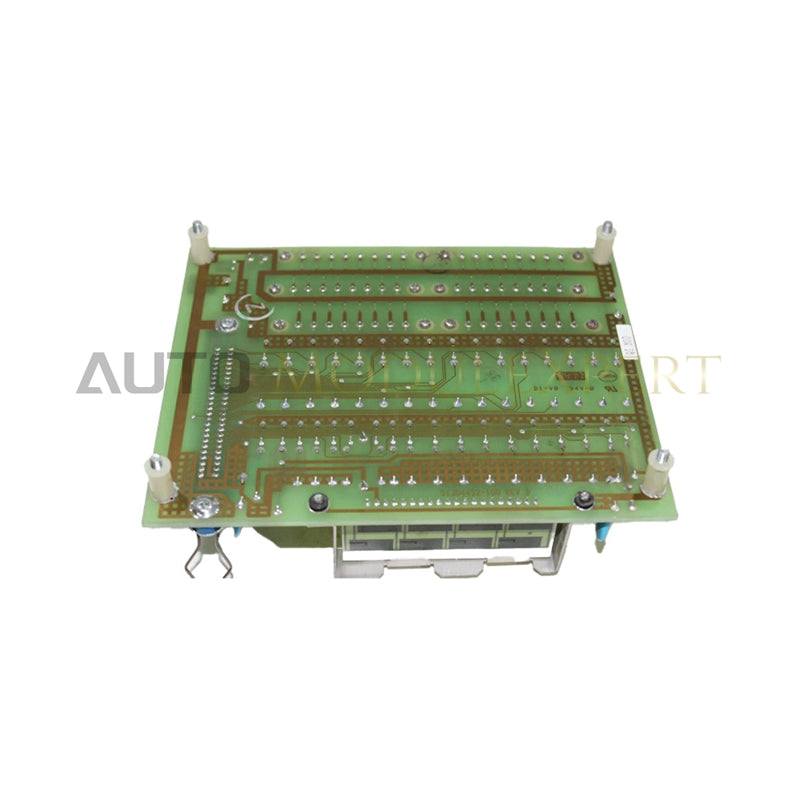

Honeywell MC-TAIH02 analoges Hochpegel-Eingangsmodul für Experion PKS

Das Honeywell MC-TAIH02, auch als Hochpegel-Analog-Eingangs-/STI-Modul MC-TAIH02 (Teilenummer 51304453-150) katalogisiert, dient als dedizierte Hardwarekomponente zur Erfassung von 16-kanaligen differentiellen Analogsignalen innerhalb der Honeywell-Steuerungssysteme Experion PKS, TPS und TDC 3000. Das Modul wandelt 4-20-mA-Stromschleifen und 1-5-VDC-Spannungseingänge in digitale 12-Bit-Werte um und unterstützt gleichzeitig die digitale Kommunikation über die Smart Transmitter Interface (STI). Die Sicherheit und Störfestigkeit zwischen System und Rückwandplatine werden durch optische Isolation, kanalweise Isolation und interne Überspannungsschutzschaltungen über einen Betriebstemperaturbereich von 0 °C bis +60 °C gewährleistet.

Hardwarespezifikationen

4-20-mA-HART-Schleifenprotokoll und kanalweise Isolation

Das Modul MC-TAIH02 verwendet eine optische Isolation zwischen Kanälen sowie zwischen Kanal und Bus, um Messschleifen auf der Feldseite von der empfindlichen Systemelektronik zu entkoppeln. Differenzielle Eingangspfade stellen für standardmäßige 4-20-mA-Stromschleifen eine konstante Last von 250 Ohm dar und gewährleisten gleichzeitig eine hohe Eingangsimpedanz (> 1 MOhm) für 1-5-VDC-Signale. Diese Isolationsstruktur blockiert Gleichtakt-Spannungsspitzen und unterdrückt Übersprechen zwischen benachbarten Analogeingangskanälen, wodurch die Signallinearität während der Sequenzen der digitalen Kommunikation über die Smart Transmitter Interface (STI) erhalten bleibt, die auf derselben Feldanschlussbaugruppe untergebracht ist.

Häufig gestellte Fragen

F: Wie gewährleistet das Modul die Systemstabilität während der Online-Wartung oder beim Modultausch?

A: Das MC-TAIH02 unterstützt den Austausch im laufenden Betrieb innerhalb aktiver Honeywell-I/O-Chassis. Zwei redundante I/O-Link-Pfade gewährleisten eine unterbrechungsfreie Buskommunikation mit der Host-Steuerung C200 oder C300, während die Feldanschlussbaugruppe beim Herausziehen der Karte Spannungsspitzen isoliert.

F: Welche Eigenschaften der Eingangsimpedanz gelten bei der Konfiguration von Strom- beziehungsweise Spannungseingängen?

A: Beim Anschließen von 4-20-mA-Stromschleifen sorgen interne Präzisionswiderstände für eine Eingangsimpedanz von 250 Ohm, um den Strom in messbare Spannungsabfälle umzuwandeln. Bei direkten 1-5-VDC-Eingängen leitet die Schaltung die Signale über hochohmige Pfade (> 1 MOhm), um eine Belastung der Feldmessumformer durch das Signal zu verhindern.

F: Welche Erdungs- und Schirmungsmethoden schützen den 12-Bit-A/D-Wandler vor Spannungsspitzen und Störungen?

A: Geschirmte verdrillte Zweidrahtleitungen müssen an der Erdungsschiene der Schranke an der Kabeleinführungsplatte geerdet werden. Das interne Überspannungsschutznetzwerk des Moduls leitet hochfrequente elektrische Transienten direkt über die Erdungsverbindung der DIN-Schiene des Chassis ab und verhindert so, dass Erdschleifenstörungen die Bezugswerte der Analog-Digital-Wandlung verschieben.

Richtlinien für die Installation vor Ort

Montieren Sie das Modul MC-TAIH02 direkt auf einer Standard-DIN-Schiene oder in dem dafür vorgesehenen Steckplatz des Honeywell-I/O-Racks. Verwenden Sie dazu die Halteclips der Klemmmontage. Stellen Sie sicher, dass die Kontakte der metallischen Chassis-Erdung fest mit einer sauberen, unlackierten Rückplatte der DIN-Schiene verbunden sind, die an die Funktionserdungsschiene des Hauptgehäuses angeschlossen ist. Halten Sie oberhalb und unterhalb des Modulgehäuses einen vertikalen Abstand von mindestens 50 mm ein, um die natürliche Konvektionskühlung zu ermöglichen.

Führen Sie Feldsensor- und Messumformerleitungen durch spezielle Niederspannungs-Kabelkanäle, getrennt von Hochspannungs-AC-Zuleitungen und Leistungskabeln für Schaltantriebe. Schließen Sie die Signalleitungen an die Schraubklemmen mit Klemmmechanismus an und überprüfen Sie die korrekte Polarität für schleifengespeiste oder eigenversorgte 1-5-VDC-Messumformer. Verbinden Sie die Kabelschirmdrähte ausschließlich mit dem Instrumentenerdungspunkt der Schaltschranks und lassen Sie die Seite des Feldsensors isoliert, um Erdschleifen zu vermeiden.
