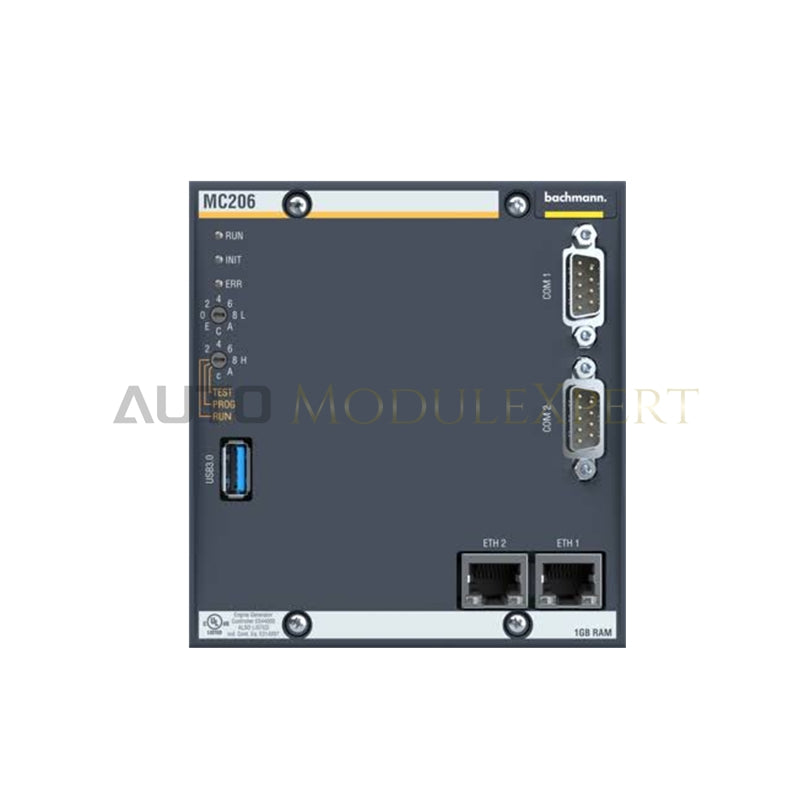

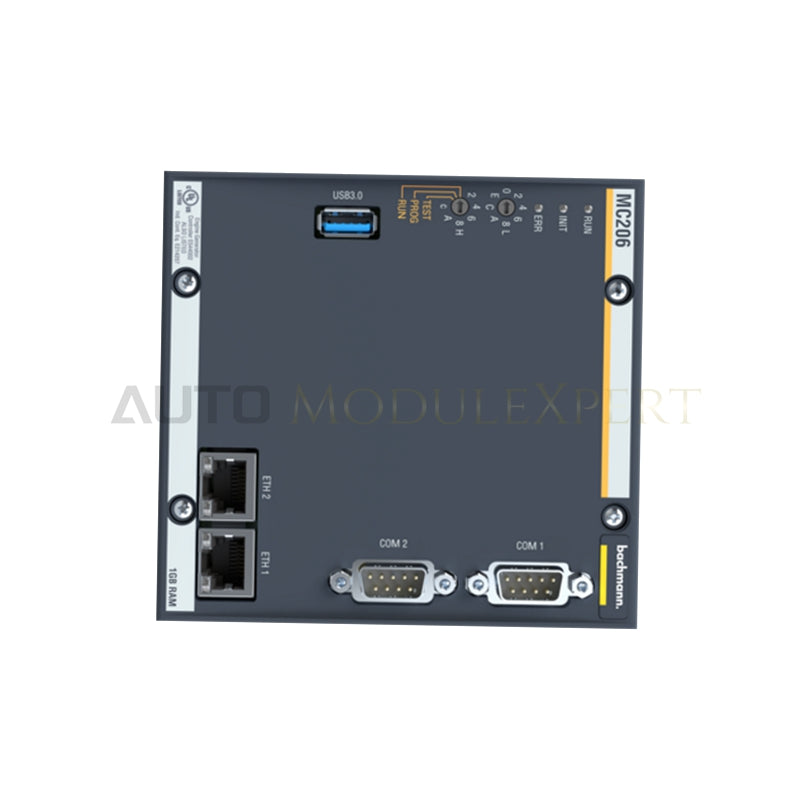

BACHMANN MC206 CPU-Modul
Das BACHMANN MC206, auch als MC206-CPU-Modul katalogisiert, dient als dedizierte Hardwarekomponente für die deterministische Echtzeitverarbeitung und Kommunikationsausführung innerhalb von Bachmann-M1-Automatisierungssystemplattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | MC206 |
| Marke | BACHMANN |
| Herkunft | Deutschland |
| Gewicht | 0,50 kg |
| Abmessungen | 110 mm x 119 mm x 61 mm |
| Betriebstemperatur | -30 °C bis +60 °C |
| Leistungsaufnahme | 10,3 W typisch (+5 VDC über M1-Backplane) |
| Prozessor | Intel Atom, 600 MHz, Single-Core |
| Systemspeicher | 1 GB DDR4-RAM |
| Remanenter Speicher | 512 kB NVRAM |
| Interner Speicher | 2 GB pSLC-Flash |
| Wechselspeicher | CFast-Steckplatz Typ I (unterstützt getestet bis zu 256 GB) |
| Kommunikationsanschlüsse | 2x Ethernet 10/100/1000 Base-T, 1x RS232, 1x RS232/422/485, 1x USB 3.0 |
| Synchronisierung | Präzisionsuhrsynchronisierung nach IEEE 1588 (+/- 1 us) |
| Sicherheit & Schutz | TPM-2.0-Hardwaremodul, Schutzart IP20, Schutzlackierung |
Deterministische Netzwerkleistung & Firmware-Ausführung
Die zentrale Verarbeitungseinheit verwaltet die deterministische Aufgabenausführung über die Kommunikationsgeschwindigkeit des Backplane-Busses im Licences-Framework und verhindert Latenzjitter während schneller Regelzyklen. Die Multi-Protokoll-Feldbusintegration ermöglicht eine effiziente Skalierung der I/O-Dichte über die beiden Gigabit-Ethernet-Verbindungen mit einer hardwarebasierten IEEE-1588-Uhrsynchronisierung (Genauigkeit von +/- 1 us). Eine strenge Validierung der Firmware-Flash-Kompatibilität schützt die Backplane-Kommunikationsframes während industrieller Echtzeit-Controllerzyklen vor Ausführungsanomalien.
Häufig gestellte Fragen
F: Wie wird der remanente Speicher bei einer vollständigen Unterbrechung der Versorgungsspannung erhalten?
A: Nichtflüchtige Konfigurationsvariablen und kritische Prozessparameter werden sofort im integrierten 512-kB-NVRAM gespeichert, ohne dass eine Batteriesicherung erforderlich ist.
F: Können die Parameter der seriellen Schnittstelle per Software geändert werden?
A: Der zweite serielle Anschluss unterstützt die Softwarekonfiguration für die physikalischen Signalpegel RS232, RS422 oder RS485 und ermöglicht so die direkte Anbindung an Feldinstrumente.
F: Welche Kühlvorkehrungen sind im Schaltschrank erforderlich?
A: Das Modul nutzt eine lüfterlose passive Kühlung mit schutzlackierter Elektronik. Es benötigt eine standardmäßige freie Konvektion in einer Betriebsumgebung zwischen -30 °C und +60 °C.
Richtlinien für die Installation vor Ort
Montieren Sie das CPU-Modul vertikal auf einer standardmäßigen 35-mm-DIN-Schiene oder einer Montagefläche innerhalb eines Industriegehäuses der Schutzart IP54, um eine ausreichende Wärmeableitung durch passive Konvektion sicherzustellen. Überprüfen Sie vor dem Einrasten des Moduls, dass die Backplane-Stromversorgungsanschlüsse am +5-VDC-Bus stabil bleiben. Stellen Sie sicher, dass alle Ethernet-Netzwerkkabel als geschirmte Twisted-Pair-Kabel (STP) mit geerdeten metallischen RJ45-Steckern ausgeführt sind. Verbinden Sie den Schutzleiter des Gehäuses direkt mit dem zentralen Erdungspunkt des Schaltschranks über ein Erdungsband mit niedriger Impedanz, um elektrostatische Entladungen zu verhindern.
