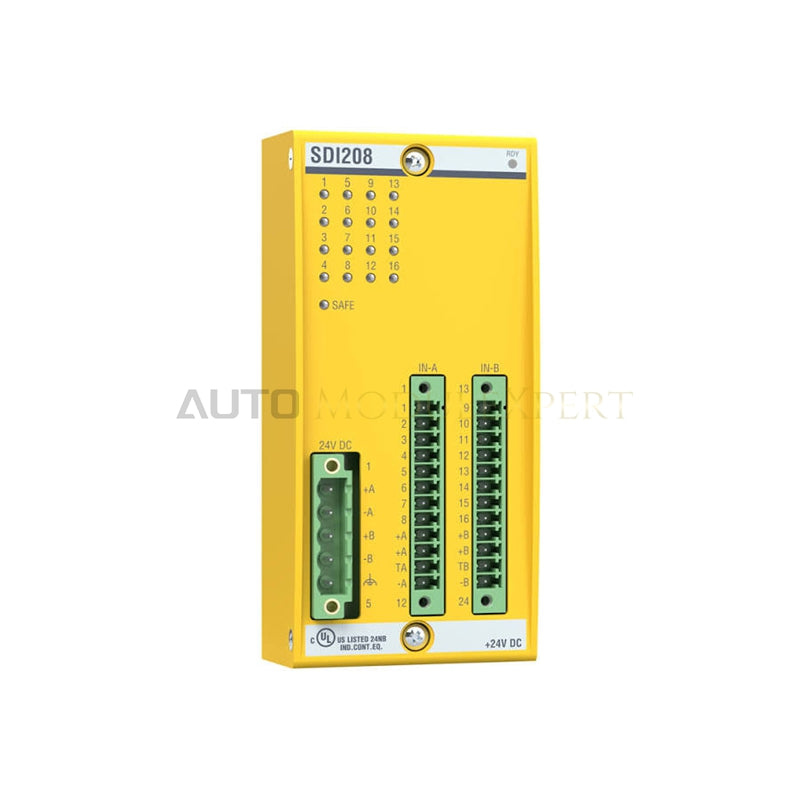

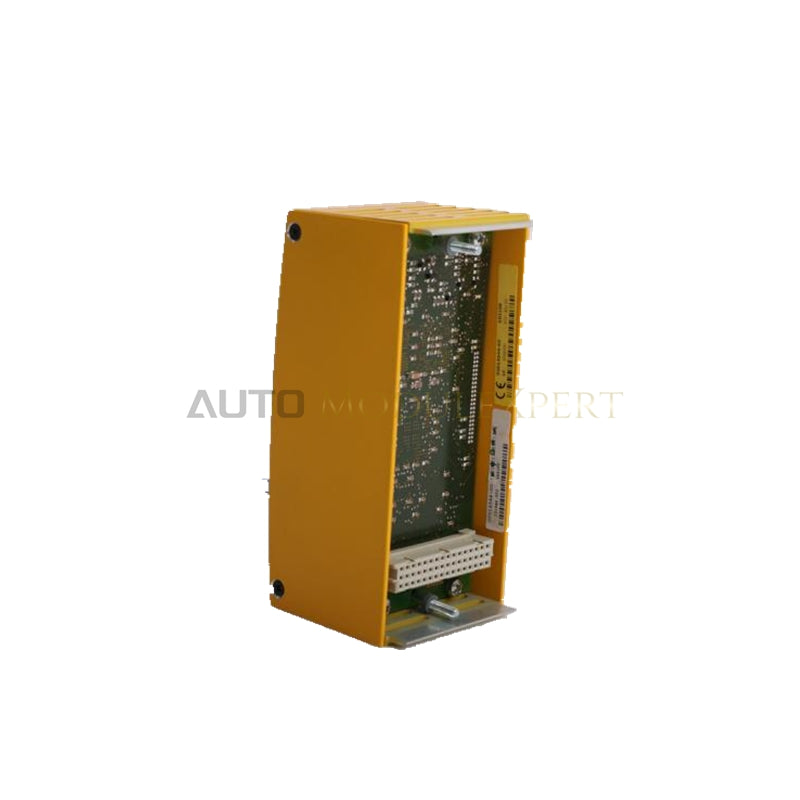

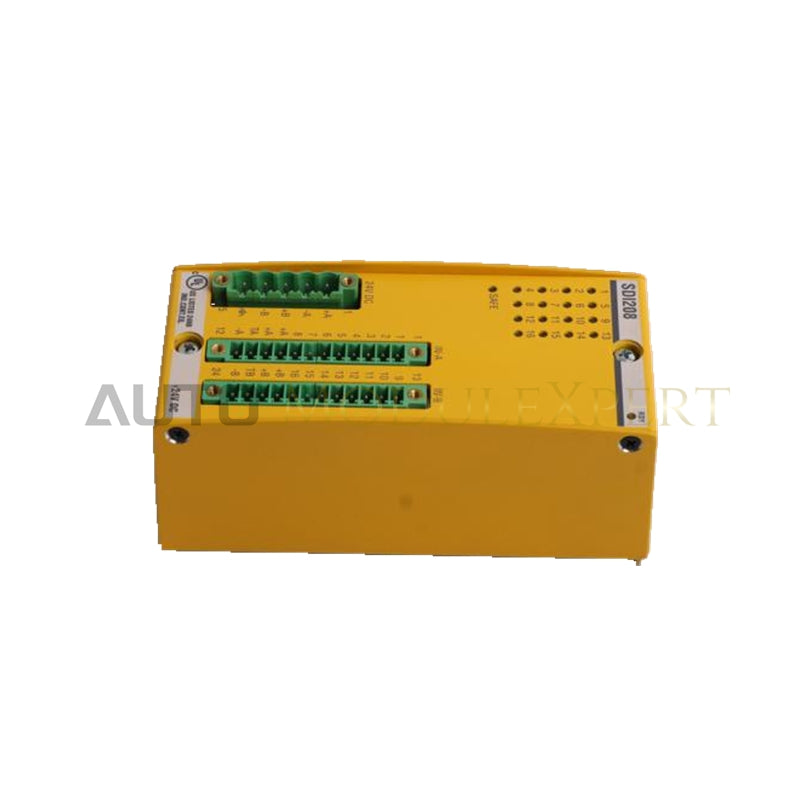

BACHMANN SDI208 Sicherheits-Digitaleingangsmodul
Das BACHMANN SDI208, auch als Sicherheits-Digitaleingangsmodul SDI208 katalogisiert, dient als dedizierte Hardwarekomponente zur Erfassung digitaler Signale und Überwachung von Feldgeräten innerhalb von Bachmann-M1-Automatisierungssystemplattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SDI208 (Art.-Nr. 00014544-00) |
| Marke | BACHMANN |
| Herkunft | Österreich |
| Gewicht | 0.25 kg |
| Abmessungen | 110 mm x 25 mm x 119 mm |
| Betriebstemperatur | -30 °C bis +60 °C |
| Leistungsaufnahme | Versorgung über eine Backplane-Versorgung mit 18 VDC bis 34 VDC |
| Eingangskanäle | 8 digitale Eingänge (konform mit SIL3 / PL e / Kat. 4) |
| Eingangsspannung (High) | 15 VDC bis 34 VDC |
| Eingangsspannung (Low) | 0 VDC bis 5 VDC |
| Eingangsfilter | 600 us (typisch) |
| Innenwiderstand | 6.8 kOhm |
| Interrupt-Eingänge | 1 konfigurierbarer Interrupt-Eingang |
| Systemisolation | 500 V galvanische Trennung zwischen Feld und Logik |
| Statusanzeige | 1 grüne Status-LED pro Eingangskanal |
Deterministische Netzwerkskalierung und Synchronisierung des Sicherheitsbusses
Das Modul überträgt die Zustände der Feldeingänge direkt über die Kommunikationsgeschwindigkeit des Backplane-Busses in der Licences-Netzwerkstruktur und ermöglicht eine enge Zyklussynchronisierung mit dem zentralen Sicherheitsprozessormodul SLC284. Verteilte Layoutkonfigurationen ermöglichen es Ingenieuren, die Eingangskarte lokal im M1-Rack oder über größere Entfernungen mithilfe optischer FASTBUS-Schnittstellen zu positionieren. Die Skalierung der E/A-Dichte erweitert die Systemkapazität bei gleichzeitiger Beibehaltung deterministischer Reaktionszeiten und vollständiger Sicherheitsintegrität gemäß IEC 61508. Diagnoseroutinen auf Hardwareebene überprüfen kontinuierlich die funktionsbezogenen Zustände der Kanäle, um die Kompatibilität des Firmware-Flash-Speichers über die Verarbeitungsknoten der Backplane hinweg zu gewährleisten.
Häufig gestellte Fragen
F: Welche Zertifizierungen für die Sicherheitsintegrität gelten für die Eingänge dieses Moduls?
A: Die Eingangskanäle erfüllen die strukturellen Anforderungen von IEC 61508 SIL3, EN ISO 13849-1 PL e und Kategorie 4 für die sicherheitskritische Auswertung von Feldsignalen.
F: Wie verarbeitet das Modul Signalrauschen und das Prellen von Schaltkontakten an den Eingängen?
A: Ein integrierter Hardware-Eingangsfilter wendet auf eingehende Signale eine typische Zeitverzögerung von 600 us an, um zu verhindern, dass transiente Rauschspitzen falsche Logikauslösungen erzeugen.
F: Können die Werte der Eingangskanäle außerhalb des dedizierten Ausführungsbereichs des Sicherheitscodes abgerufen werden?
A: Prozesswerte und Zustandsvariablen werden direkt in Standard-PLC-Anwendungssprachen (PLC, C/C++) und HMI-Visualisierungssysteme gespiegelt, ohne dass separate parallele Verdrahtungsschleifen erforderlich sind.
Richtlinien für die Installation vor Ort
Montieren Sie das Modul auf der standardmäßigen M1-Backplane-Schiene in einem Steuerungsgehäuse mit Schutzart IP54. Schalten Sie vor dem Einsetzen oder Entfernen der Karte alle 24-VDC-Versorgungsleitungen zum Rack spannungsfrei, um die Kontakte des Backplane-Steckverbinders zu schützen. Verdrahten Sie Feldgeräte wie Not-Aus-Schalter, Lichtvorhänge und Sicherheitsverriegelungen mit geschirmten Twisted-Pair-Kabeln. Schließen Sie die Kabelableitungsdrähte direkt an der Funktionserde-(FE-)Sammelschiene mithilfe von Erdungsklemmen mit niedriger Impedanz an und gewährleisten Sie dabei eine physische Trennung zwischen Sicherheitsignalleitungen und Hochspannungsstromführungen.
